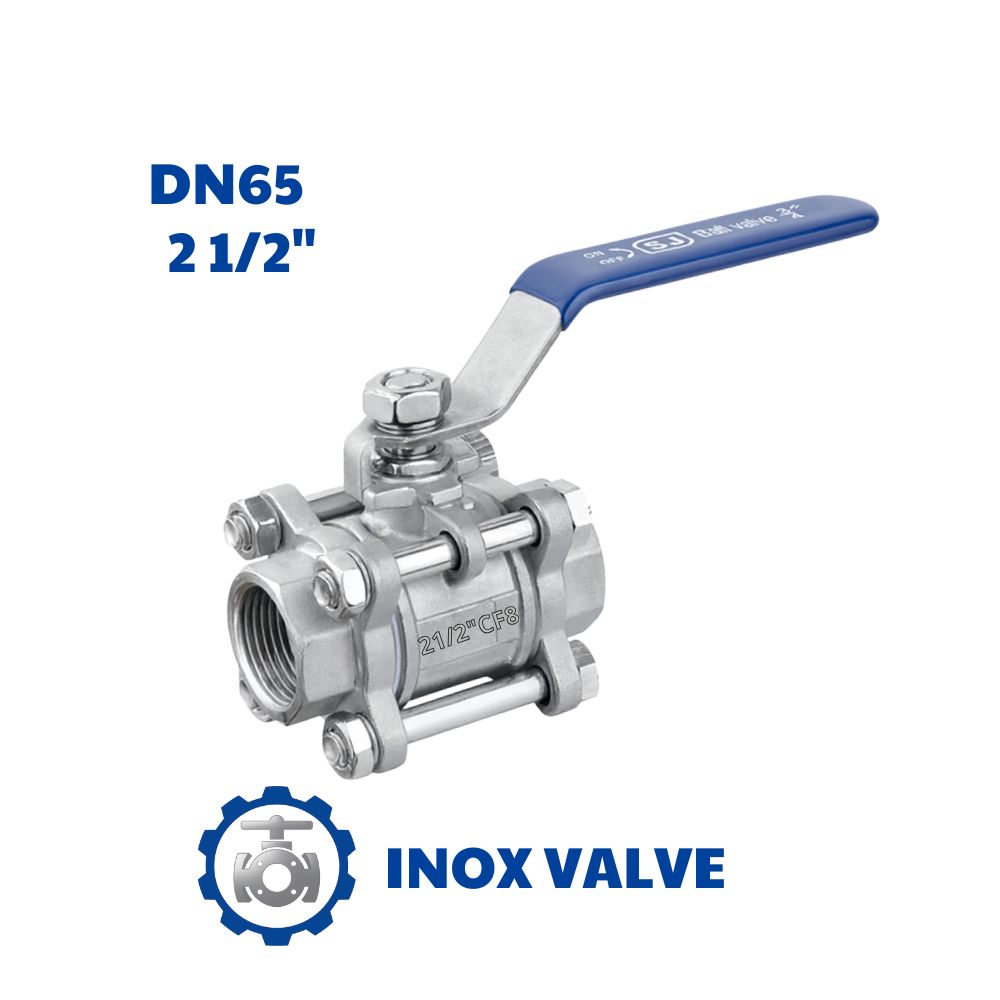

Van bi inox 3 mảnh DN65

Van bi inox 3 mảnh DN65 là gì?

Van bi inox 3 mảnh DN65 là loại van bi dùng để đóng/mở dòng chảy trên đường ống kích thước DN65, tương đương:

• 2 1/2 inch
• Phi 76.1 mm

Van được làm từ inox 304 hoặc inox 316, với thiết kế thân 3 mảnh, giúp tháo rời, bảo trì, vệ sinh hoặc thay gioăng mà không cần tháo toàn bộ đường ống. Van bi DN65 thích hợp cho các hệ thống áp lực cao, lưu lượng lớn, yêu cầu độ kín tuyệt đối.

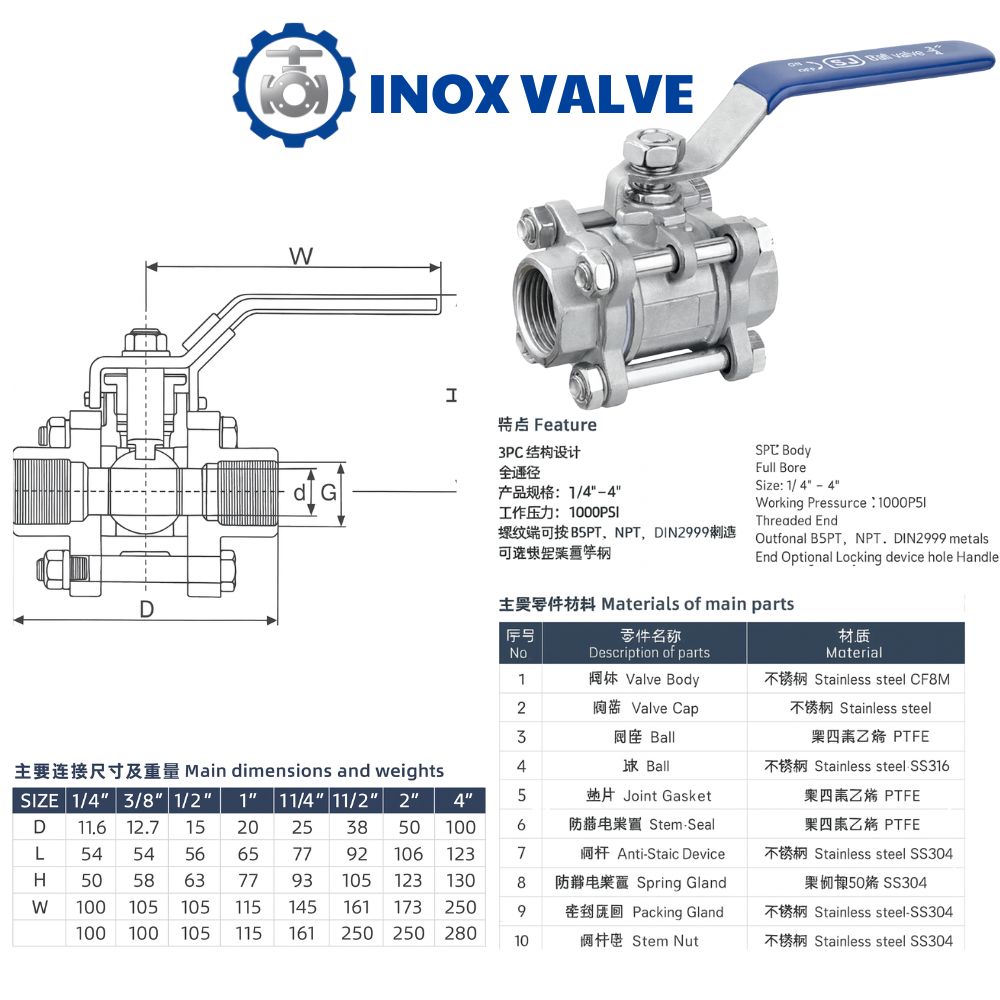

Thông số kỹ thuật van bi inox 3 mảnh DN65

Cấu tạo

• Thân van:Gồm 3 phần (hai đầu nối và một thân giữa) ghép lại bằng bu lông. Chất liệu thường là inox 304 hoặc 316, có kết nối ren hoặc hàn.
• Bi van:Hình cầu rỗng, có lỗ xuyên tâm. Lỗ này sẽ thẳng hàng với đường ống khi van mở và vuông góc khi van đóng.
• Trục van:Kết nối trực tiếp với bi van và tay gạt, giúp truyền lực để làm bi van quay.
• Tay gạt:Bộ phận điều khiển thủ công để quay trục van, có thể có hoặc không có bộ điều khiển tự động.
• Gioăng làm kín:Thường làm bằng vật liệu như PTFE (Teflon) để ngăn rò rỉ giữa bi và thân van.

Nguyên lý hoạt động

• Trạng thái mở:Khi tay gạt nằm song song với đường ống, lỗ xuyên tâm của bi van sẽ thẳng hàng với dòng chảy, cho phép lưu chất đi qua.
• Trạng thái đóng:Khi quay tay gạt 90 độ, lỗ của bi van sẽ vuông góc với dòng chảy, làm ngắt hoàn toàn dòng lưu chất.
• Trạng thái điều tiết:Quay tay gạt ở một góc nhỏ hơn 90 độ sẽ tạo ra một khe hở, làm giảm lưu lượng dòng chảy đi qua van.

Ưu điểm của van bi inox 3 mảnh DN65

• Dễ bảo trì, tháo phần thân giữa mà không cần tháo ống.
• Độ kín cao, hạn chế tối đa rò rỉ.
• Chịu ăn mòn tốt, thích hợp môi trường hóa chất, thực phẩm, nước biển.
• Vận hành nhẹ nhàng, đóng mở nhanh.
• Đường kính thông dòng lớn, dòng chảy ổn định, không gây tụ bẩn.
• Tuổi thọ cao, vượt trội so với van bi 1 mảnh và 2 mảnh.

Phân loại van bi inox 3 mảnh DN65

Phân loại theo kiểu điều khiển

• Tay gạt: Vận hành thủ công, phổ biến.
• Tay quay: Dùng bánh xoay, thao tác nhẹ hơn, phù hợp áp lực cao.
• Điều khiển khí nén: Tự động bằng áp lực khí, thích hợp dây chuyền lớn.
• Điều khiển điện: Điều khiển từ xa, chính xác, dùng cho hệ thống tự động hóa.

Phân loại theo kiểu kết nối

• Kết nối ren: Lắp đặt nhanh gọn, chủ yếu dùng cho hệ thống DN65 trở xuống.
• Kết nối hàn: Độ kín tuyệt đối, phù hợp áp lực cao hoặc môi trường rung lắc.
• Kết nối mặt bích: Lắp chắc chắn, dùng cho đường ống lớn hoặc công trình công nghiệp.

Ứng dụng của van bi inox 3 mảnh DN65

• Hệ thống cấp thoát nước, xử lý nước sạch
• Hơi nóng, khí nén
• Đường ống dẫn dầu, dung môi, hóa chất nhẹ
• Nhà máy thực phẩm, dược phẩm, đồ uống
• Các hệ thống công nghiệp yêu cầu vệ sinh cao hoặc áp lực lớn

Bảng so sánh van bi inox 3 mảnh và 2 mảnh

Kết luận

Van bi inox 3 mảnh DN65 là giải pháp tối ưu cho các hệ thống cần độ bền cao, độ kín tuyệt đối, dễ bảo trì và vận hành ổn định. Van có nhiều kiểu điều khiển và kết nối, phù hợp từ công trình dân dụng đến hệ thống công nghiệp phức tạp.
