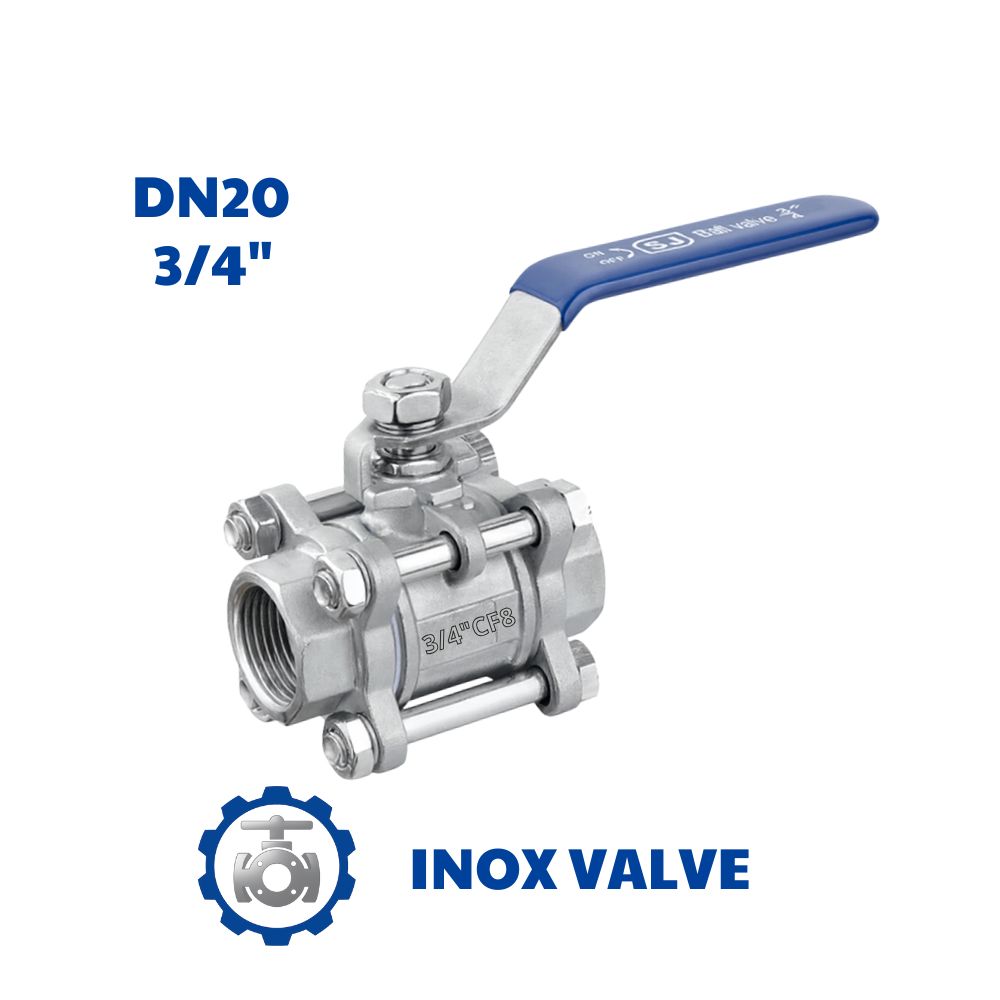

Van bi inox 3 mảnh DN20

Van bi inox 3 mảnh DN20 là gì?

Van bi inox 3 mảnh DN20 là loại van bi dùng để đóng/mở dòng chảy trên đường ống kích thước DN20, tương đương:

• 3/4 inch
• Phi 26.7 mm

Van được làm từ inox 304 hoặc inox 316, thiết kế thân 3 mảnh giúp tháo rời, bảo trì, vệ sinh hoặc thay gioăng dễ dàng mà không cần tháo cả đường ống.

Cấu tạo

• Thân van:Gồm 3 phần (2 đầu nối và 1 thân trung tâm) được liên kết bằng bu lông.
• Bi van:Có lỗ rỗng xuyên tâm, được gắn với trục van.
• Trục van:Nối từ tay gạt xuống bi van, giúp truyền động quay để điều khiển bi.
• Tay gạt:Bộ phận điều khiển, cho phép người dùng xoay bi van bằng tay để mở, đóng hoặc điều tiết dòng chảy.

Nguyên lý hoạt động

• Van mở:Khi tay gạt song song với thân van, lỗ trên bi van thẳng hàng với dòng chảy, cho phép lưu chất đi qua.
• Van đóng:Khi tay gạt vuông góc với thân van, lỗ bi van vuông góc với hướng dòng chảy, chặn hoàn toàn lưu chất.
• Điều tiết:Bằng cách xoay tay gạt một góc nhất định (nhỏ hơn 90 độ), lỗ bi van sẽ tạo ra một khe hở, làm giảm lưu lượng dòng chảy đi qua.

Thông số kỹ thuật van bi inox 3 mảnh DN20

Ưu điểm của van bi inox 3 mảnh DN20

• Dễ bảo trì nhất trong các dòng van bi nhờ khả năng tháo phần thân giữa.
• Độ kín tuyệt đối, chống rò rỉ rất tốt.
• Chịu ăn mòn cao, phù hợp môi trường nước mặn, hóa chất.
• Vận hành nhẹ – nhanh – đơn giản.
• Dòng chảy rộng, không gây tụ bẩn, phù hợp ngành thực phẩm – đồ uống – dược phẩm.
• Tuổi thọ cao, độ bền vượt trội so với loại 1 mảnh, 2 mảnh.

Phân loại van bi inox 3 mảnh DN20

Phân loại theo kiểu điều khiển

• Tay gạt: Loại phổ biến nhất, đóng mở thủ công.
• Tay quay: Dùng bánh xoay để vận hành nhẹ lực hơn.
• Điều khiển khí nén: Đóng mở tự động bằng áp khí, dùng cho hệ thống lớn.
• Điều khiển điện: Mở/đóng bằng mô tơ điện, phù hợp hệ thống tự động hóa.

Phân loại theo kiểu kết nối

• Kết nối ren: Gọn, dễ lắp đặt, dùng nhiều cho hệ thống nhỏ và trung bình.
• Kết nối hàn: Độ kín tuyệt đối, phù hợp hệ thống áp lực cao, hơi nóng.
• Kết nối mặt bích: Dùng cho công trình công nghiệp, đường ống lớn, cần độ chắc chắn cao.

Ứng dụng của van bi inox 3 mảnh DN20

• Hệ thống cấp thoát nước
• Hơi nóng và khí nén
• Đường ống dầu, xăng, dung môi
• Hệ thống xử lý nước và hóa chất nhẹ
• Nhà máy thực phẩm, dược phẩm, nước giải khát
• Các đường ống yêu cầu vệ sinh cao hoặc áp lực lớn

Bảng so sánh van bi inox 3 mảnh và 2 mảnh

Kết luận

Van bi inox 3 mảnh DN20 là lựa chọn tối ưu cho các hệ thống cần độ bền cao, dễ bảo trì, kín tuyệt đối và sử dụng đa môi trường. Với nhiều kiểu điều khiển và kiểu kết nối, van phù hợp từ công trình dân dụng đến các hệ thống công nghiệp phức tạp.
