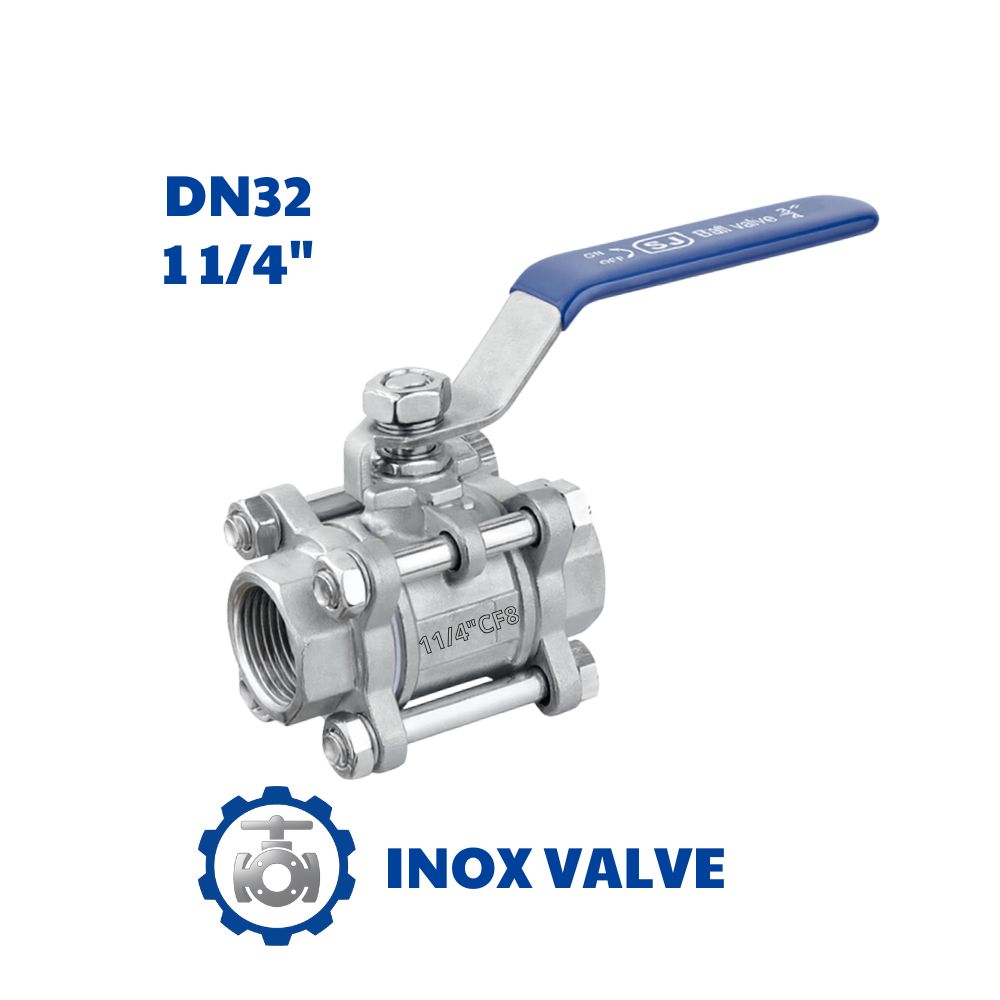

Van bi inox 3 mảnh DN32

Van bi inox 3 mảnh DN32 là gì?

Van bi inox 3 mảnh DN32 là loại van bi dùng để đóng/mở dòng chảy trên đường ống kích thước DN32, tương đương:

• 1 1/4 inch
• Phi 42.2 mm

Van được chế tạo từ inox 304 hoặc inox 316, thiết kế thân 3 mảnh giúp tháo rời, bảo trì, vệ sinh hoặc thay gioăng mà không cần tháo toàn bộ đường ống. Van bi DN32 thường được sử dụng trong hệ thống yêu cầu độ bền cao, độ kín tốt và khả năng chịu áp lực – nhiệt cao.

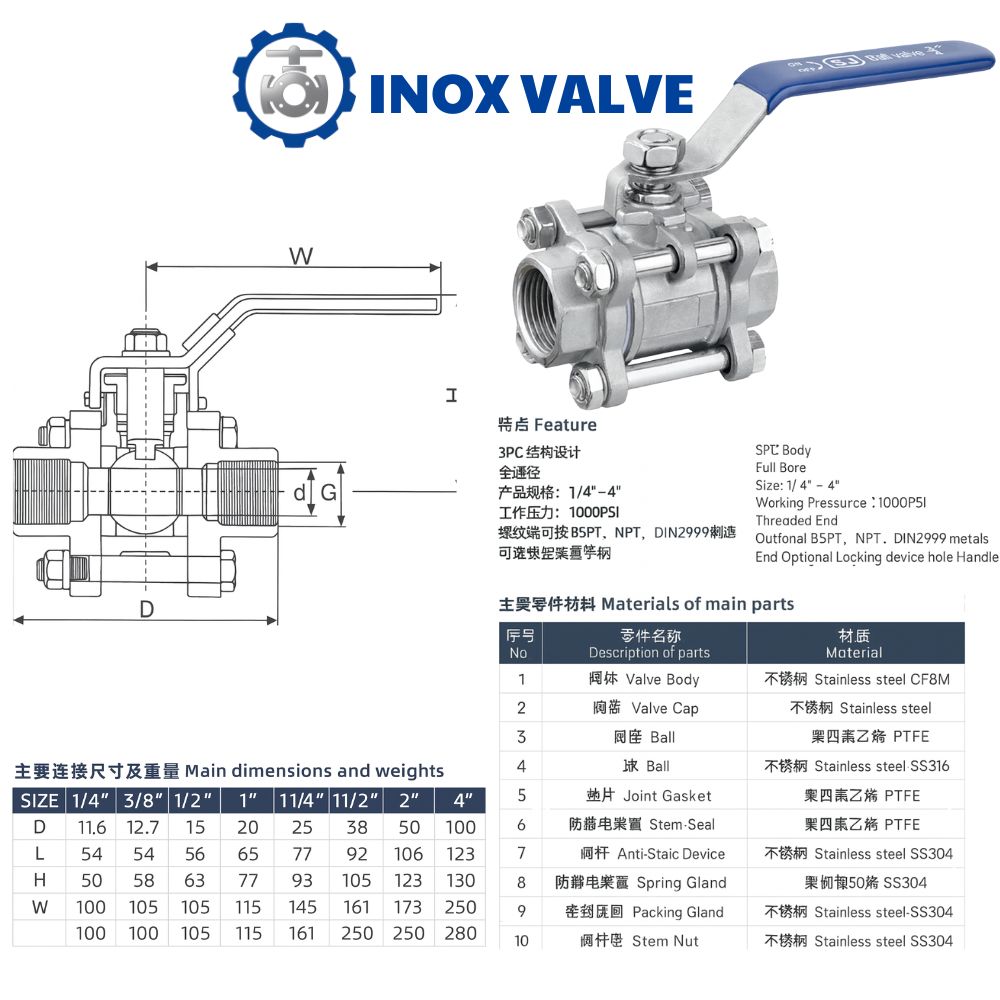

Thông số kỹ thuật van bi inox 3 mảnh DN32

Cấu tạo

• Thân van 3 mảnh: Được chia làm 3 phần riêng biệt, ghép lại bằng bu lông, cho phép dễ dàng tháo rời để bảo trì.
• Bi van: Có hình dạng quả cầu với một lỗ rỗng xuyên tâm, được làm bằng inox.
• Trục van: Kết nối giữa tay gạt và bi van, nhận lực từ tay gạt và truyền động quay cho bi van.
• Tay gạt: Là bộ phận điều khiển thủ công, khi xoay sẽ làm quay trục và quả bi.
• Gioăng làm kín: Thường làm bằng PTFE (Teflon) hoặc cao su EPDM, có nhiệm vụ ngăn chặn rò rỉ lưu chất.

Nguyên lý hoạt động

• Trạng thái mở: Khi xoay tay gạt 90 độ ngược chiều kim đồng hồ, lỗ rỗng của bi van sẽ nằm song song với dòng chảy, cho phép lưu chất đi qua.
• Trạng thái đóng: Khi xoay tay gạt 90 độ theo chiều kim đồng hồ, lỗ rỗng của bi van sẽ nằm vuông góc với dòng chảy, chặn hoàn toàn lưu chất đi qua.
• Trạng thái điều tiết: Để điều tiết lưu lượng, người dùng có thể xoay tay gạt một góc nhỏ hơn 90∘ và lớn hơn 0∘. Khi đó, bi van sẽ mở một phần, tạo ra một khe hở cho lưu chất chảy qua với lưu lượng giảm.

Ưu điểm của van bi inox 3 mảnh DN32

• Dễ bảo trì nhờ khả năng tháo phần thân giữa mà không cần tháo ống.
• Độ kín tuyệt đối, hạn chế rò rỉ tối đa.
• Chịu ăn mòn tốt, thích hợp môi trường hóa chất, nước biển hoặc thực phẩm.
• Vận hành nhẹ, nhanh và đơn giản.
• Đường kính thông dòng lớn, dòng chảy ổn định, không gây tụ bẩn.
• Tuổi thọ cao, vượt trội so với van bi 1 mảnh và 2 mảnh.

Phân loại van bi inox 3 mảnh DN32

Phân loại theo kiểu điều khiển

• Tay gạt: Phổ biến, vận hành thủ công.
• Tay quay: Dùng bánh xoay, thao tác nhẹ hơn, phù hợp đường ống áp lực lớn.
• Điều khiển khí nén: Đóng/mở tự động bằng áp lực khí, thích hợp dây chuyền tự động.
• Điều khiển điện: Điều khiển từ xa, chính xác, phù hợp hệ thống tự động hóa.

Phân loại theo kiểu kết nối

• Kết nối ren: Lắp đặt nhanh gọn, dùng nhiều cho hệ thống DN32 trở xuống.
• Kết nối hàn: Độ kín tuyệt đối, phù hợp hệ thống áp lực cao hoặc hơi nóng.
• Kết nối mặt bích: Lắp đặt chắc chắn, dùng trong công trình công nghiệp hoặc đường ống lớn.

Ứng dụng của van bi inox 3 mảnh DN32

• Hệ thống cấp thoát nước, xử lý nước sạch
• Hơi nóng, khí nén
• Đường ống dẫn dầu, dung môi, hóa chất nhẹ
• Nhà máy thực phẩm, dược phẩm, đồ uống
• Các hệ thống công nghiệp yêu cầu vệ sinh cao hoặc áp lực lớn

So sánh van bi inox 3 mảnh và 2 mảnh

Kết luận

Van bi inox 3 mảnh DN32 là lựa chọn tối ưu cho các hệ thống cần độ bền cao, độ kín tuyệt đối, dễ bảo trì và sử dụng đa môi trường. Với nhiều kiểu điều khiển và kết nối, van phù hợp từ các công trình dân dụng đến hệ thống công nghiệp phức tạp.
