Van bi inox 3 mảnh DN25

Van bi inox 3 mảnh DN25 là gì?

Van bi inox 3 mảnh DN25 là loại van bi dùng để đóng/mở dòng chảy trên đường ống kích thước DN25, tương đương:

• 1 inch
• Phi 33.4 mm

Van được chế tạo từ inox 304 hoặc inox 316 với khả năng chống ăn mòn cao. Thiết kế thân 3 mảnh giúp người dùng dễ dàng tháo rời phần thân giữa để bảo trì, vệ sinh hoặc thay gioăng mà không cần tháo rời toàn bộ đường ống. Đây là dòng van được ưu tiên sử dụng trong các hệ thống yêu cầu độ bền và độ kín cao.

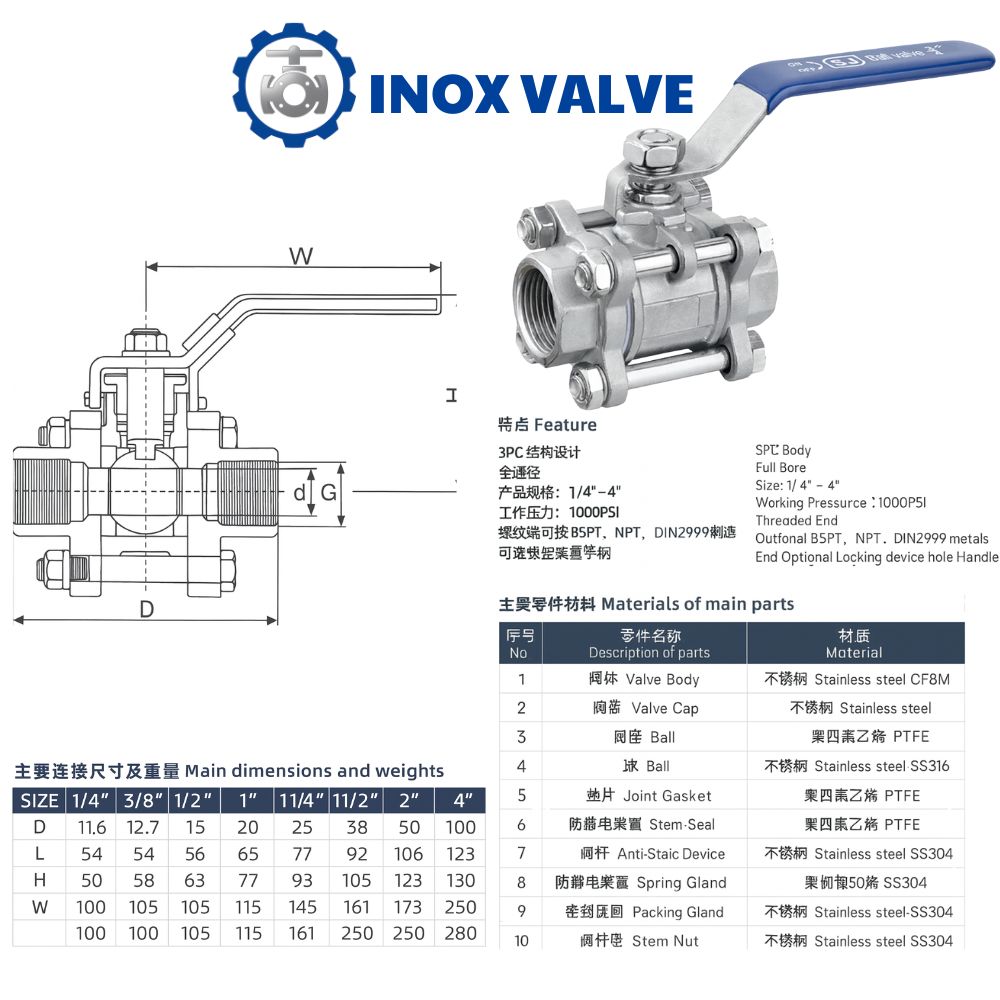

Thông số kỹ thuật van bi inox 3 mảnh DN25

Cấu tạo

• Thân van (3 mảnh):Gồm hai đầu nối và một thân trung tâm, được ghép lại với nhau bằng bu lông. Thiết kế này giúp dễ dàng tháo lắp phần trung tâm để bảo trì mà không cần tháo toàn bộ van khỏi đường ống.
• Bi van:Là một khối tròn, bên trong có một lỗ hình trụ. Chất liệu là inox, với bề mặt được làm nhẵn để đảm bảo đóng mở trơn tru.
• Trục van:Gắn trực tiếp với bi van và bộ điều khiển, có nhiệm vụ truyền lực từ tay gạt xuống bi để làm bi quay.
• Tay gạt:Bộ phận điều khiển thủ công, cho phép người dùng thực hiện thao tác đóng/mở van. Khi xoay tay gạt 90 độ, nó sẽ điều khiển trục van quay theo.
• Gioăng làm kín:Thường làm từ PTFE, RTFE, PEEK hoặc các vật liệu tương tự, giúp làm kín giữa bi van và thân van, ngăn rò rỉ chất lỏng.

Nguyên lý hoạt động

• Trạng thái đóng:Khi tay gạt vuông góc với thân van, bi van sẽ xoay sao cho lỗ xuyên tâm của nó vuông góc với hướng dòng chảy. Lúc này, bi van sẽ chặn hoàn toàn dòng lưu chất đi qua.
• Trạng thái mở:Khi tay gạt song song với thân van, bi van sẽ xoay 90 độ. Lỗ xuyên tâm sẽ trùng với đường ống, cho phép lưu chất chảy qua van một cách dễ dàng.
• Chức năng điều tiết:Để giảm lưu lượng, chỉ cần xoay tay gạt một góc nhỏ hơn 90 độ. Bi van sẽ tạo ra một khe hở nhỏ, giảm tốc độ và lưu lượng dòng chảy đi qua van.

Ưu điểm của van bi inox 3 mảnh DN25

• Dễ bảo trì nhất trong các dòng van bi nhờ khả năng tháo phần thân giữa nhanh gọn.
• Độ kín tuyệt đối, hạn chế tối đa rò rỉ.
• Chống ăn mòn cao, phù hợp môi trường nước mặn, hóa chất và công nghiệp thực phẩm.
• Vận hành rất nhẹ và mở/đóng nhanh.
• Đường kính thông dòng rộng, không gây tụ bẩn, phù hợp ngành dược phẩm – thực phẩm – đồ uống.
• Tuổi thọ cao, độ bền vượt trội so với van bi 1 mảnh và 2 mảnh.

Phân loại van bi inox 3 mảnh DN25

Theo kiểu điều khiển

• Tay gạt: Phổ biến nhất, thao tác đơn giản.
• Tay quay: Dễ vận hành khi hệ thống có áp cao hoặc vị trí khó thao tác.
• Điều khiển khí nén: Mở/đóng tự động, phù hợp hệ thống lớn và yêu cầu tốc độ cao.
• Điều khiển điện: Điều khiển tự động chính xác, đáp ứng nhu cầu tự động hóa.

Theo kiểu kết nối

• Kết nối ren: Nhỏ gọn, dễ lắp đặt cho hệ thống DN25 trở xuống.
• Kết nối hàn: Độ kín cao nhất, phù hợp áp lực lớn hoặc môi trường rung lắc.
• Kết nối mặt bích: Lắp đặt chắc chắn, phù hợp công trình công nghiệp, hệ thống yêu cầu bảo trì định kỳ.

Ứng dụng của van bi inox 3 mảnh DN25

• Hệ thống cấp – thoát nước
• Hơi nóng, khí nén
• Đường ống dầu, dung môi và chất lỏng có hóa tính
• Xử lý nước, nước thải, hóa chất nhẹ
• Nhà máy thực phẩm, đồ uống, dược phẩm
• Ứng dụng công nghiệp đòi hỏi vệ sinh cao hoặc áp lực lớn

Bảng so sánh van bi inox 3 mảnh và 2 mảnh

Kết luận

Van bi inox 3 mảnh DN25 là lựa chọn phù hợp cho các hệ thống yêu cầu độ bền cao, độ kín tuyệt đối, vệ sinh dễ dàng và khả năng chịu áp lực – nhiệt tốt. Với nhiều kiểu kết nối và điều khiển, van có thể đáp ứng tốt từ nhu cầu dân dụng đến các ứng dụng công nghiệp phức tạp.
