Van bi inox 3 mảnh DN40

Van bi inox 3 mảnh DN40 là gì?

Van bi inox 3 mảnh DN40 là loại van bi dùng để đóng/mở dòng chảy trên đường ống kích thước DN40, tương đương:

• 1 1/2 inch
• Phi 48.3 mm

Van được làm từ inox 304 hoặc inox 316, thiết kế thân 3 mảnh giúp tháo rời, bảo trì, vệ sinh hoặc thay gioăng mà không cần tháo toàn bộ đường ống. Van bi DN40 thích hợp cho các hệ thống áp lực cao, lưu lượng lớn và yêu cầu độ kín tuyệt đối.

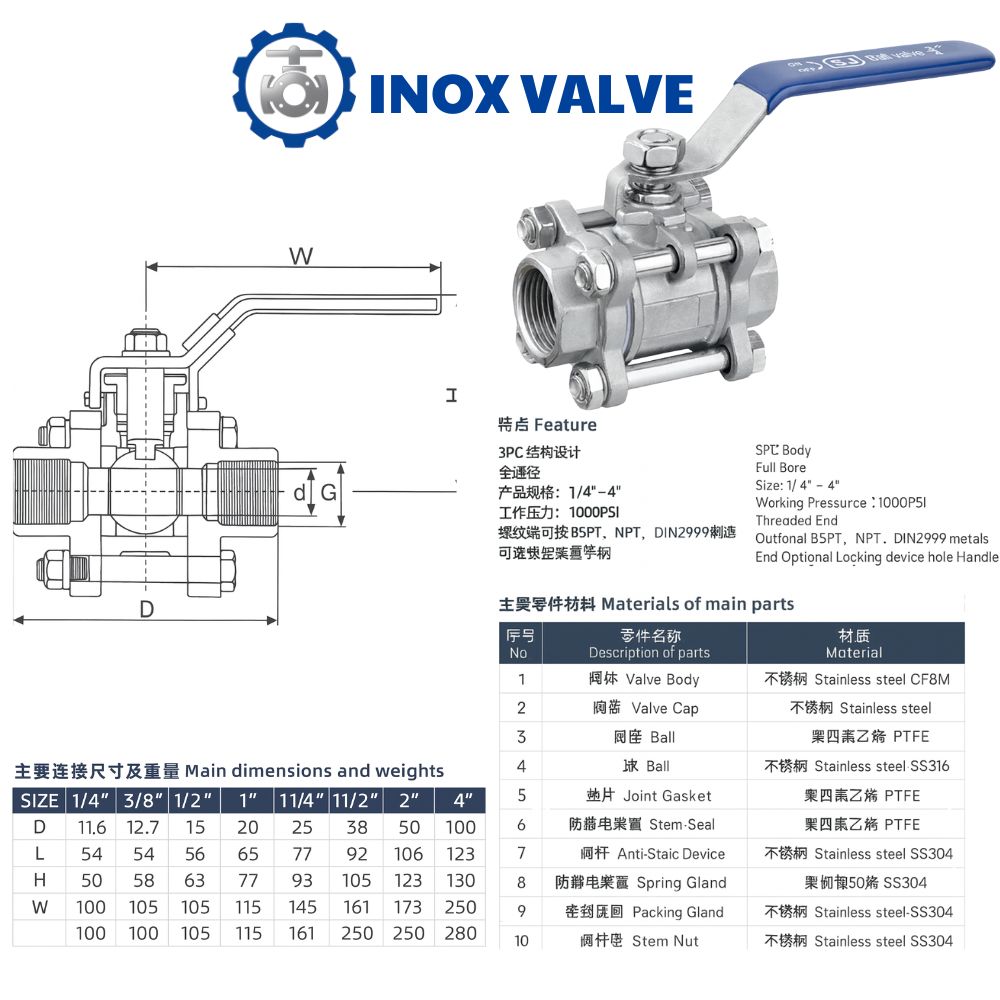

Thông số kỹ thuật van bi inox 3 mảnh DN40

Cấu tạo

• Thân van (3 mảnh): Bao gồm 2 đầu nối và 1 phần thân trung tâm, được liên kết với nhau bằng bu lông. Thiết kế này giúp dễ dàng tháo lắp để bảo trì hoặc vệ sinh.
• Bi van: Là một khối hình cầu có một lỗ xuyên tâm. Khi xoay, lỗ này sẽ tương ứng với đường ống để cho phép hoặc chặn lưu chất.
• Trục van: Gắn chặt vào bi van và kết nối với tay gạt, truyền lực từ tay gạt để làm quay bi.
• Tay gạt: Bộ phận điều khiển trực tiếp, khi xoay sẽ làm quay trục và bi.
• Gioăng làm kín: Các vòng đệm làm từ vật liệu như teflon, có nhiệm vụ làm kín các mối nối, ngăn rò rỉ lưu chất.

Nguyên lý hoạt động

1. Đóng van: Khi bạn xoay tay gạt sang một bên, nó sẽ tác động lên trục van, làm bi van xoay một góc 90∘. Khi đó, lỗ rỗng trên bi van sẽ nằm vuông góc với đường ống, chặn hoàn toàn dòng chảy của lưu chất.
2. Mở van: Khi xoay tay gạt ngược lại, trục và bi van sẽ quay trở lại. Khi lỗ rỗng trên bi van nằm song song với đường ống, lưu chất sẽ chảy qua van một cách dễ dàng.
3. Điều tiết lưu lượng: Bạn có thể xoay tay gạt để điều chỉnh lỗ trên bi van ở một góc nhỏ hơn 90∘ để điều tiết dòng chảy, giảm tốc độ và lưu lượng của lưu chất.

Ưu điểm của van bi inox 3 mảnh DN40

• Dễ bảo trì, tháo phần thân giữa mà không tháo toàn bộ ống.
• Độ kín cao, hạn chế tối đa rò rỉ.
• Chịu ăn mòn tốt, thích hợp môi trường hóa chất, thực phẩm, nước biển.
• Vận hành nhẹ nhàng, đóng mở nhanh.
• Đường kính thông dòng lớn, dòng chảy ổn định, không gây tụ bẩn.
• Tuổi thọ cao, vượt trội so với van bi 1 mảnh và 2 mảnh.

Phân loại van bi inox 3 mảnh DN40

Phân loại theo kiểu điều khiển

• Tay gạt: Vận hành thủ công, phổ biến.
• Tay quay: Dùng bánh xoay, thao tác nhẹ hơn, phù hợp áp lực cao.
• Điều khiển khí nén: Tự động bằng áp lực khí, phù hợp dây chuyền lớn.
• Điều khiển điện: Điều khiển từ xa, chính xác, dùng cho hệ thống tự động hóa.

Phân loại theo kiểu kết nối

• Kết nối ren: Dễ lắp, chủ yếu cho DN nhỏ và trung bình.
• Kết nối hàn: Độ kín cao, phù hợp áp lực lớn hoặc môi trường rung lắc.
• Kết nối mặt bích: Lắp chắc chắn, dùng cho đường ống lớn hoặc công trình công nghiệp.

Ứng dụng của van bi inox 3 mảnh DN40

• Hệ thống cấp thoát nước, xử lý nước sạch
• Hơi nóng, khí nén
• Đường ống dẫn dầu, dung môi, hóa chất nhẹ
• Nhà máy thực phẩm, dược phẩm, đồ uống
• Công nghiệp cần vệ sinh cao hoặc áp lực lớn

Bảng so sánh van bi inox 3 mảnh và 2 mảnh

Kết luận

Van bi inox 3 mảnh DN40 là giải pháp tối ưu cho các hệ thống cần độ bền cao, độ kín tuyệt đối, dễ bảo trì và vận hành ổn định. Van có nhiều kiểu điều khiển và kết nối, phù hợp từ các công trình dân dụng đến hệ thống công nghiệp phức tạp.
