Van bi inox 3 mảnh DN50

Van bi inox 3 mảnh DN50 là gì?

Van bi inox 3 mảnh DN50 là loại van bi dùng để đóng/mở dòng chảy trên đường ống kích thước DN50, tương đương:

• 2 inch
• Phi 60.5 mm

Van được chế tạo từ inox 304 hoặc inox 316, với thiết kế thân 3 mảnh giúp tháo rời, bảo trì, vệ sinh hoặc thay gioăng mà không cần tháo toàn bộ đường ống. Van bi DN50 thường dùng trong hệ thống áp lực cao, lưu lượng lớn và yêu cầu độ kín tuyệt đối.

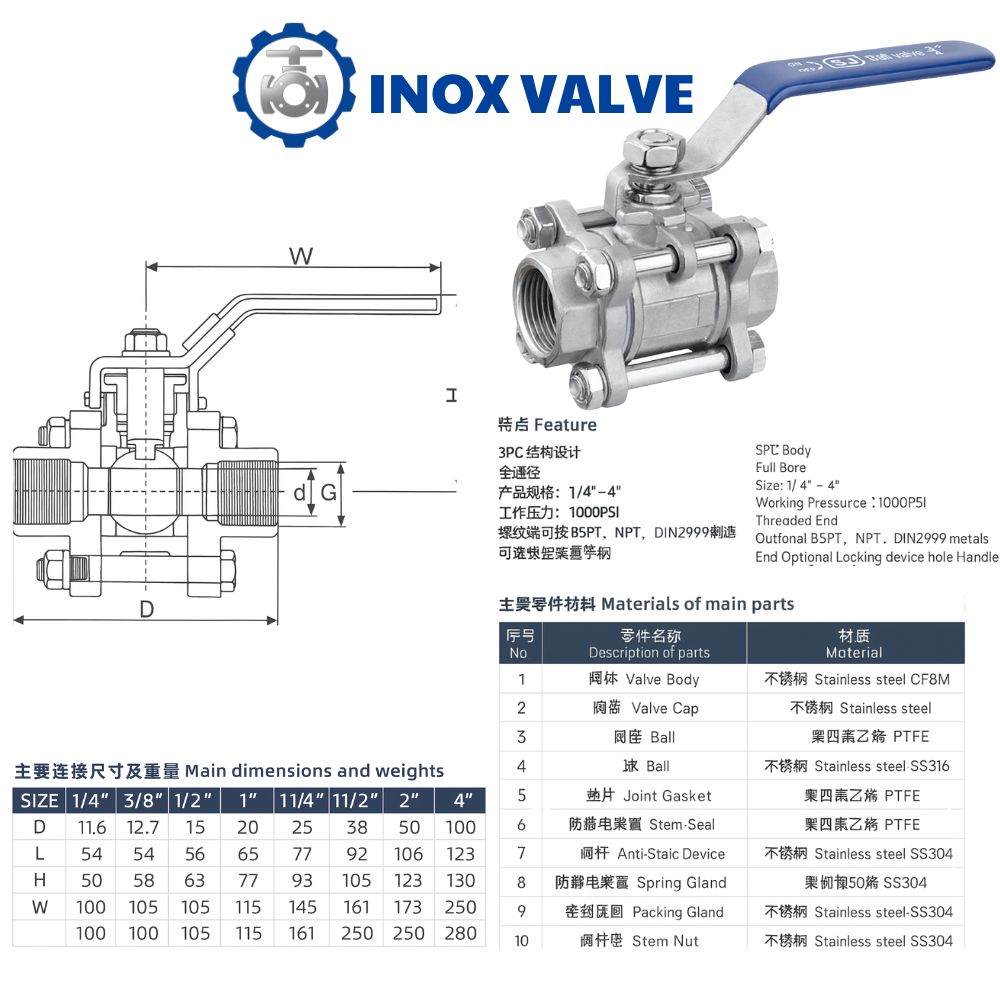

Thông số kỹ thuật van bi inox 3 mảnh DN50

Cấu tạo

• Thân van:Được chế tạo từ 3 mảnh riêng biệt (2 đầu nối và 1 phần trung tâm) ghép lại bằng bu lông và đai ốc, giúp dễ dàng tháo lắp bảo trì.
• Bi van:Là một khối hình cầu có lỗ xuyên tâm, có chức năng đóng mở đường ống bằng cách xoay.
• Trục van:Nối trực tiếp giữa bi van và tay gạt, nhận lực từ tay gạt để truyền động và làm quay bi van.
• Tay gạt:Là bộ phận điều khiển thủ công, khi xoay sẽ làm trục van quay theo.
• Gioăng làm kín:Thường làm từ cao su hoặc Teflon, giúp làm kín giữa các bộ phận.

Nguyên lý hoạt động

• Trạng thái mở:Khi bạn xoay tay gạt 90 độ (theo chiều kim đồng hồ hoặc ngược lại tùy van), trục van sẽ làm bi van xoay sao cho lỗ xuyên tâm nằm song song với đường ống. Lúc này, lưu chất có thể chảy qua van dễ dàng.
• Trạng thái đóng:Khi xoay tay gạt 90 độ theo hướng ngược lại, bi van sẽ xoay và lỗ của nó sẽ vuông góc với đường ống. Phần thân đặc của bi van sẽ chắn ngang, chặn hoàn toàn dòng chảy.
• Điều tiết lưu lượng:Nếu xoay tay gạt một góc nhỏ hơn 90 độ, bi van sẽ tạo ra một khe hở có kích thước khác nhau, cho phép điều tiết lưu lượng dòng chảy đi qua.

Ưu điểm của van bi inox 3 mảnh DN50

• Dễ bảo trì, tháo phần thân giữa mà không cần tháo ống.
• Độ kín tuyệt đối, hạn chế rò rỉ tối đa.
• Chịu ăn mòn tốt, thích hợp môi trường hóa chất, thực phẩm, nước biển.
• Vận hành nhẹ nhàng, đóng mở nhanh.
• Đường kính thông dòng lớn, dòng chảy ổn định, không gây tụ bẩn.
• Tuổi thọ cao, vượt trội so với van bi 1 mảnh và 2 mảnh.

Phân loại van bi inox 3 mảnh DN50

Phân loại theo kiểu điều khiển

• Tay gạt: Vận hành thủ công, phổ biến.
• Tay quay: Dùng bánh xoay, thao tác nhẹ hơn, phù hợp áp lực cao.
• Điều khiển khí nén: Tự động bằng áp lực khí, thích hợp dây chuyền lớn.
• Điều khiển điện: Điều khiển từ xa, chính xác, dùng cho hệ thống tự động hóa.

Phân loại theo kiểu kết nối

• Kết nối ren: Dễ lắp, chủ yếu cho hệ thống DN50 trở xuống.
• Kết nối hàn: Độ kín cao, phù hợp áp lực lớn hoặc môi trường rung lắc.
• Kết nối mặt bích: Lắp chắc chắn, dùng cho đường ống lớn hoặc công trình công nghiệp.

Ứng dụng của van bi inox 3 mảnh DN50

• Hệ thống cấp thoát nước, xử lý nước sạch
• Hơi nóng, khí nén
• Đường ống dẫn dầu, dung môi, hóa chất nhẹ
• Nhà máy thực phẩm, dược phẩm, đồ uống
• Công nghiệp cần vệ sinh cao hoặc áp lực lớn

Bảng so sánh van bi inox 3 mảnh và 2 mảnh

Kết luận

Van bi inox 3 mảnh DN50 là giải pháp tối ưu cho các hệ thống cần độ bền cao, độ kín tuyệt đối, dễ bảo trì và vận hành ổn định. Van có nhiều kiểu điều khiển và kết nối, phù hợp từ công trình dân dụng đến hệ thống công nghiệp phức tạp.
