Mặt bích inox JIS 10K DN200
224 ₫
| Thông số | Giá trị / Mô tả |
| Kích cỡ danh nghĩa | DN200 |
| Kích thước inch / φ | 8 inch, φ219 mm |
| Tiêu chuẩn | JIS B2220 – 10K |
| Vật liệu chế tạo | Inox 304 / 316 / 316L |
| Áp lực làm việc | 10 kgf/cm² (~1 MPa) |
| Nhiệt độ làm việc | -20°C đến 180°C |
| Đường kính ngoài (OD) | 340 mm |
| Số lỗ bulong | 8 lỗ |
| Đường kính lỗ bulong | 19 mm |
| Khoảng cách bulong (PCD) | 295 mm |
| Độ dày mặt bích | 19 mm |
| Kết nối | Liên kết bằng bulong, gioăng kín giữa hai bích |
| Bề mặt hoàn thiện | Đánh bóng hoặc mờ công nghiệp |
Mặt bích inox JIS 10K DN200 là gì?
Mặt bích inox JIS 10K DN200 là phụ kiện nối ống dạng tròn, được dùng để kết nối hai đoạn ống DN200 (8 inch, φ219 mm) hoặc nối ống với van, bơm, thiết bị trong hệ thống đường ống công nghiệp.
Sản phẩm được chế tạo từ inox 304 hoặc inox 316, có khả năng chịu áp lực, nhiệt độ và ăn mòn cao, đảm bảo mối nối chắc chắn và kín khít theo tiêu chuẩn Nhật Bản JIS 10K, tương ứng áp lực làm việc 10 kgf/cm² (~1 MPa).
Cấu tạo của mặt bích inox JIS 10K DN200
- Thân bích: Được gia công từ tấm inox 304 hoặc 316 dày, cứng, có khả năng chịu áp suất và va đập tốt.
- Lỗ bulong: Khoan chính xác để lắp bulong tiêu chuẩn JIS, đảm bảo độ kín và độ đồng tâm cao.
- Bề mặt làm kín: Gia công phẳng, cho phép sử dụng kết hợp với gioăng cao su, PTFE hoặc kim loại.
- Hoàn thiện: Đánh bóng hoặc xử lý mờ, chống oxy hóa và tăng tính thẩm mỹ.

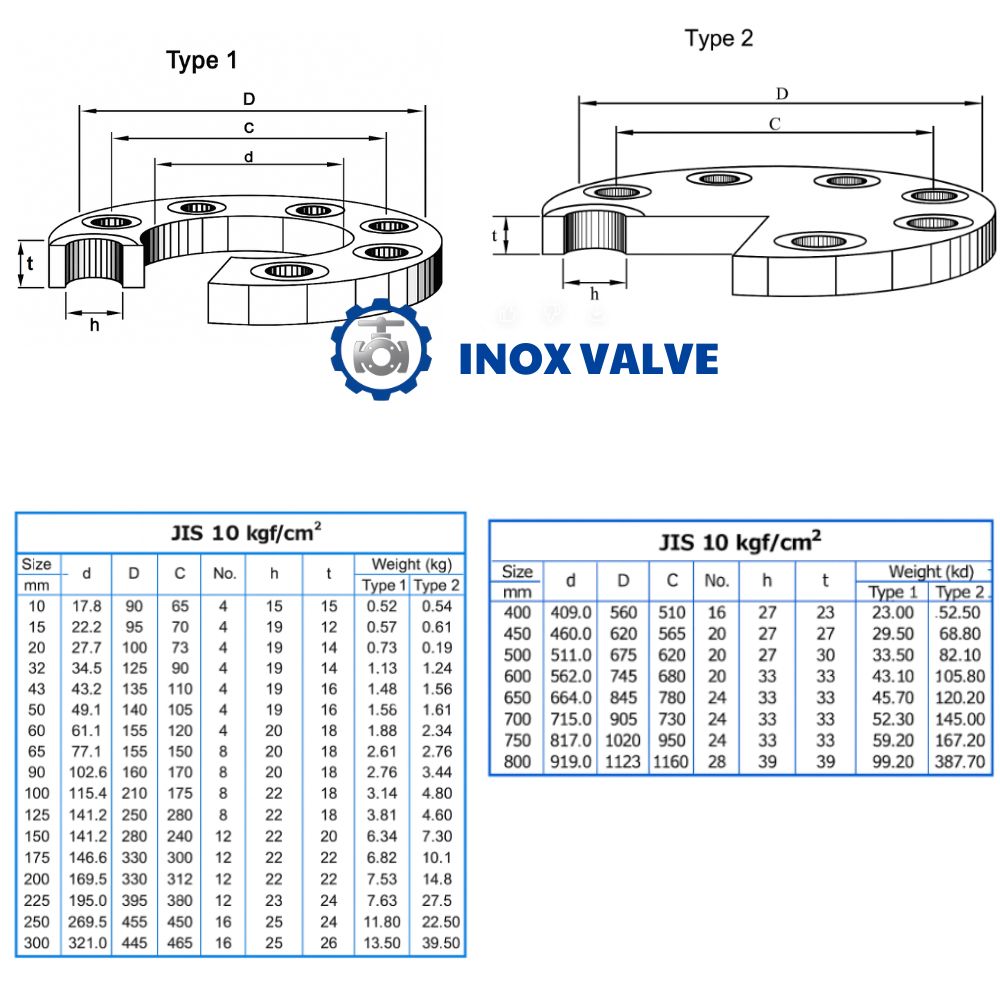

Thông số kỹ thuật mặt bích inox JIS 10K DN200
| Thông số | Giá trị / Mô tả |
| Kích cỡ danh nghĩa | DN200 |
| Kích thước inch / φ | 8 inch, φ219 mm |
| Tiêu chuẩn | JIS B2220 – 10K |
| Vật liệu chế tạo | Inox 304 / 316 / 316L |
| Áp lực làm việc | 10 kgf/cm² (~1 MPa) |
| Nhiệt độ làm việc | -20°C đến 180°C |
| Đường kính ngoài (OD) | 340 mm |
| Số lỗ bulong | 8 lỗ |
| Đường kính lỗ bulong | 19 mm |
| Khoảng cách bulong (PCD) | 295 mm |
| Độ dày mặt bích | 19 mm |
| Kết nối | Liên kết bằng bulong, gioăng kín giữa hai bích |
| Bề mặt hoàn thiện | Đánh bóng hoặc mờ công nghiệp |
So sánh mặt bích inox và mặt bích mạ kẽm DN200
| Tiêu chí | Mặt bích inox JIS 10K DN200 | Mặt bích mạ kẽm JIS 10K DN200 |
| Độ bền và chống gỉ | Rất cao, không bị rỉ trong môi trường ẩm | Chỉ chống rỉ nhẹ, dễ bị oxy hóa theo thời gian |
| Chịu nhiệt và áp lực | Rất tốt (180°C, 10K) | Trung bình (120°C, 10K) |
| Khả năng chịu hóa chất | Tốt, dùng được với hóa chất nhẹ và môi trường muối | Kém, dễ bị ăn mòn trong môi trường hóa chất |
| Tuổi thọ sử dụng | >10 năm | 3–5 năm |
| Thẩm mỹ và vệ sinh | Bề mặt sáng bóng, dễ lau chùi | Dễ xỉn màu, bám bẩn |
| Giá thành | Cao hơn nhưng hiệu quả lâu dài | Giá thấp, nhưng hao mòn nhanh |
Ứng dụng mặt bích inox JIS 10K DN200
- Hệ thống cấp và thoát nước công nghiệp, nhà máy xử lý nước.
- Đường ống hơi, khí nén, dầu khí, PCCC.
- Ngành thực phẩm, đồ uống, dược phẩm yêu cầu bề mặt sạch.
- Hệ thống hóa chất nhẹ, nước muối, dung môi trung tính.
- Kết nối van, bơm, đồng hồ lưu lượng và các thiết bị công nghiệp DN200.
Lưu ý khi sử dụng và lắp đặt
- Chọn vật liệu inox 304 hoặc 316 tùy theo môi trường làm việc (316 chống hóa chất tốt hơn).
- Dùng gioăng chịu nhiệt (PTFE, cao su EPDM, graphite) để đảm bảo kín khít.
- Siết đều các bulong theo hình sao, tránh cong bích.
- Kiểm tra lại độ kín sau khi lắp đặt và định kỳ bảo trì hệ thống.
- Đảm bảo đúng tiêu chuẩn JIS 10K để đồng bộ với van và phụ kiện khác.
Tổng kết
Mặt bích inox JIS 10K DN200 là giải pháp kết nối bền vững và an toàn, mang lại hiệu suất cao, tuổi thọ dài và khả năng chống ăn mòn vượt trội. Sản phẩm phù hợp cho các hệ thống công nghiệp yêu cầu áp suất cao, môi trường ẩm hoặc hóa chất, là lựa chọn tối ưu hơn so với thép mạ kẽm truyền thống.
