Mặt bích inox JIS 10K DN40
217 ₫
| Thông số | Giá trị / Mô tả |
| Kích cỡ danh nghĩa | DN40 |
| Kích thước inch / phi | 1 1/2 inch, phi 48 mm |
| Tiêu chuẩn | JIS 10K |
| Vật liệu chế tạo | Inox 304 / 316 / 316L |
| Áp lực làm việc | 10 kgf/cm² (~1 MPa) |
| Nhiệt độ làm việc | -20°C đến 180°C |
| Đường kính ngoài (OD) | 140 mm |
| Số lỗ bulong | 4 lỗ |
| Đường kính lỗ bulong | 14 mm |
| Bề mặt hoàn thiện | Đánh bóng hoặc mờ cơ học |
| Kết nối | Bulong – siết ren, kết nối với ống hoặc van |

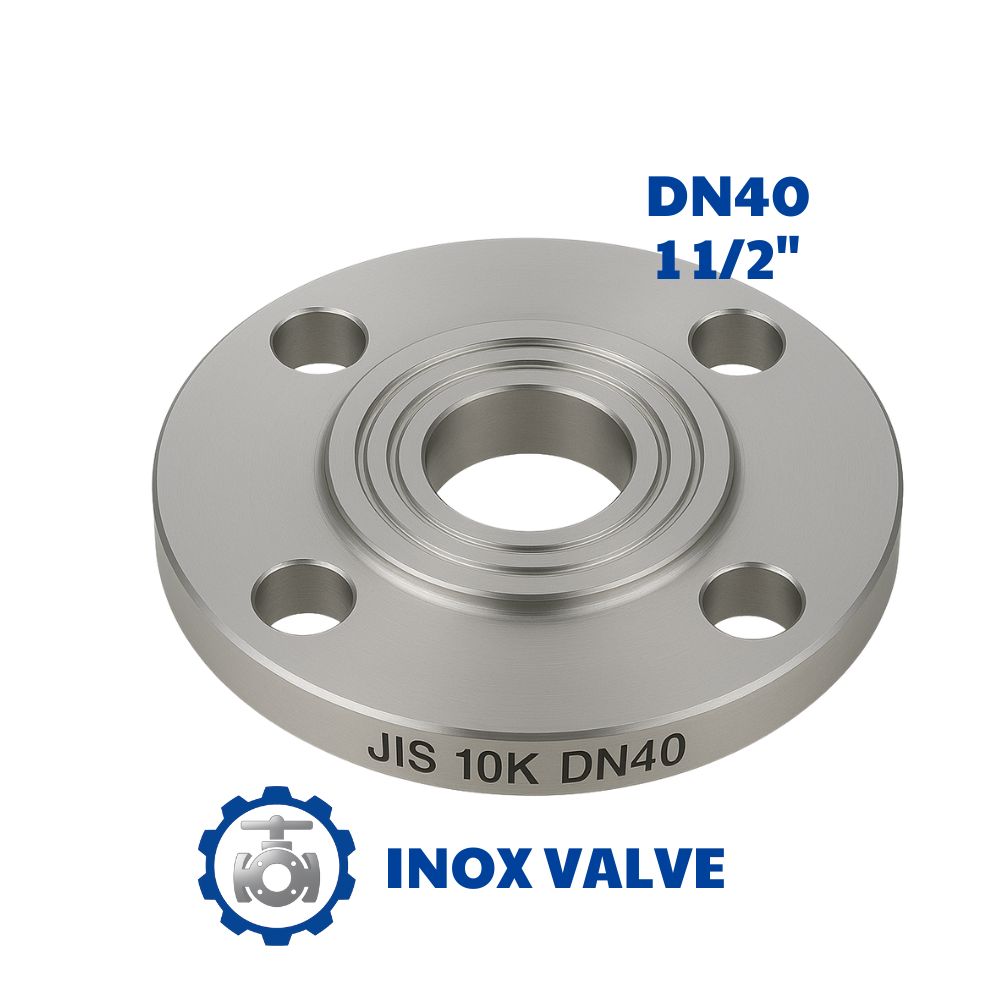

Mặt bích inox JIS 10K DN40 là gì?
Mặt bích inox JIS 10K DN40 là phụ kiện nối ống dạng tròn, dùng để kết nối hai đoạn ống DN40 (1 1/2 inch, phi 48 mm) hoặc liên kết ống với các thiết bị như van, bơm, đồng hồ áp suất trong hệ thống đường ống.
JIS 10K biểu thị áp suất làm việc tối đa 10 kgf/cm² (~1 MPa) – một thông số quan trọng giúp mặt bích hoạt động ổn định trong các hệ thống nước, hơi, dầu và khí nén.
Cấu tạo của mặt bích inox JIS 10K DN40
- Thân bích: Dạng tròn, được cắt từ thép inox tấm dày, gia công chính xác theo tiêu chuẩn JIS DN40.
- Lỗ bulong: Khoan theo đúng tiêu chuẩn để đảm bảo siết chặt và đồng tâm với mặt bích đối diện.
- Bề mặt: Được đánh bóng hoặc mờ cơ học, tăng khả năng chống ăn mòn và giữ thẩm mỹ cao.
- Kết cấu: Đơn giản, dễ lắp đặt, tháo rời và bảo trì trong quá trình sử dụng.
Thông số kỹ thuật mặt bích inox JIS 10K DN40
| Thông số | Giá trị / Mô tả |
| Kích cỡ danh nghĩa | DN40 |
| Kích thước inch / phi | 1 1/2 inch, phi 48 mm |
| Tiêu chuẩn | JIS 10K |
| Vật liệu chế tạo | Inox 304 / 316 / 316L |
| Áp lực làm việc | 10 kgf/cm² (~1 MPa) |
| Nhiệt độ làm việc | -20°C đến 180°C |
| Đường kính ngoài (OD) | 140 mm |
| Số lỗ bulong | 4 lỗ |
| Đường kính lỗ bulong | 14 mm |
| Bề mặt hoàn thiện | Đánh bóng hoặc mờ cơ học |
| Kết nối | Bulong – siết ren, kết nối với ống hoặc van |
Ưu điểm của mặt bích inox JIS 10K DN40
- Chống ăn mòn và gỉ sét tốt, phù hợp với môi trường ẩm hoặc có hóa chất nhẹ.
- Chịu áp lực và nhiệt độ cao, đảm bảo độ kín khít tuyệt đối.
- Tuổi thọ dài, ít cần bảo trì.
- Bề mặt sáng đẹp, dễ vệ sinh, phù hợp trong ngành thực phẩm và dược phẩm.
- Đảm bảo tính tương thích cao với các phụ kiện đạt chuẩn JIS 10K khác.
So sánh mặt bích inox JIS 10K DN150 với loại khác
| Tiêu chí | Mặt bích inox JIS 10K DN150 | Mặt bích mạ kẽm JIS 10K DN150 |
| Độ bền và khả năng chống gỉ | Rất cao, chống oxy hóa tốt | Trung bình, dễ rỉ sau thời gian dài |
| Khả năng chịu nhiệt & áp lực | Tốt, tới 180°C – 10K | Trung bình, khoảng 120°C – 10K |
| Độ bền hóa học | Chống ăn mòn hóa chất nhẹ | Không phù hợp môi trường hóa chất |
| Tuổi thọ trung bình | 10–15 năm | 3–5 năm |
| Bề mặt & thẩm mỹ | Sáng bóng, sạch đẹp | Dễ xỉn màu, kém thẩm mỹ |
| Giá thành | Cao hơn, bền lâu hơn | Thấp hơn, nhanh xuống cấp |
Ứng dụng của mặt bích inox JIS 10K DN40
- Hệ thống cấp thoát nước, khí nén, hơi nóng và dầu.
- Ngành thực phẩm, dược phẩm, đồ uống, yêu cầu vệ sinh cao.
- Đường ống xử lý nước và hóa chất nhẹ.
- Kết nối với van, bơm, thiết bị đo áp lực hoặc lưu lượng.
- Ứng dụng trong các hệ thống cơ điện (MEP) và nhà máy công nghiệp.
Lưu ý khi lắp đặt và sử dụng
- Sử dụng gioăng phù hợp (cao su, PTFE, graphite) để đảm bảo độ kín khít.
- Siết bulong đều tay theo hình sao để tránh lệch bích.
- Chọn vật liệu inox 316 nếu môi trường có độ ăn mòn cao.
- Đảm bảo đồng bộ tiêu chuẩn JIS 10K giữa các phụ kiện.
- Kiểm tra bề mặt bích và gioăng trước khi lắp đặt để tránh rò rỉ.
Tổng kết
Mặt bích inox JIS 10K DN40 (1 1/2 inch, phi 48 mm) là phụ kiện nối ống tiêu chuẩn Nhật Bản có độ bền cao, chống ăn mòn và đảm bảo kết nối kín khít, an toàn. Sản phẩm được sử dụng rộng rãi trong hệ thống nước, hơi, khí, hóa chất nhẹ và thực phẩm, mang lại hiệu quả vận hành ổn định và tuổi thọ lâu dài.
