Mặt bích inox ANSI DN250
361 ₫
| Thông số | Giá trị tiêu chuẩn |
| Tiêu chuẩn | ANSI |
| Kích thước danh nghĩa | DN250 (phi 273mm ~ 10 inch) |
| Vật liệu chế tạo | Inox 201, 304, 316 |
| Kiểu mặt bích | Hàn cổ, trượt, ren, bịt |
| Áp suất làm việc | 150LB – 300LB – 600LB |
| Nhiệt độ làm việc | -20°C đến 425°C (tùy loại inox) |
| Số lỗ bulong | 12 (150LB) / 16 (300LB) |
| Khoảng cách tâm lỗ (PCD) | 343mm (150LB) |
| Độ dày mặt bích | 22 – 27mm (tùy cấp áp lực) |
| Trọng lượng trung bình | 12 – 22kg/bích |

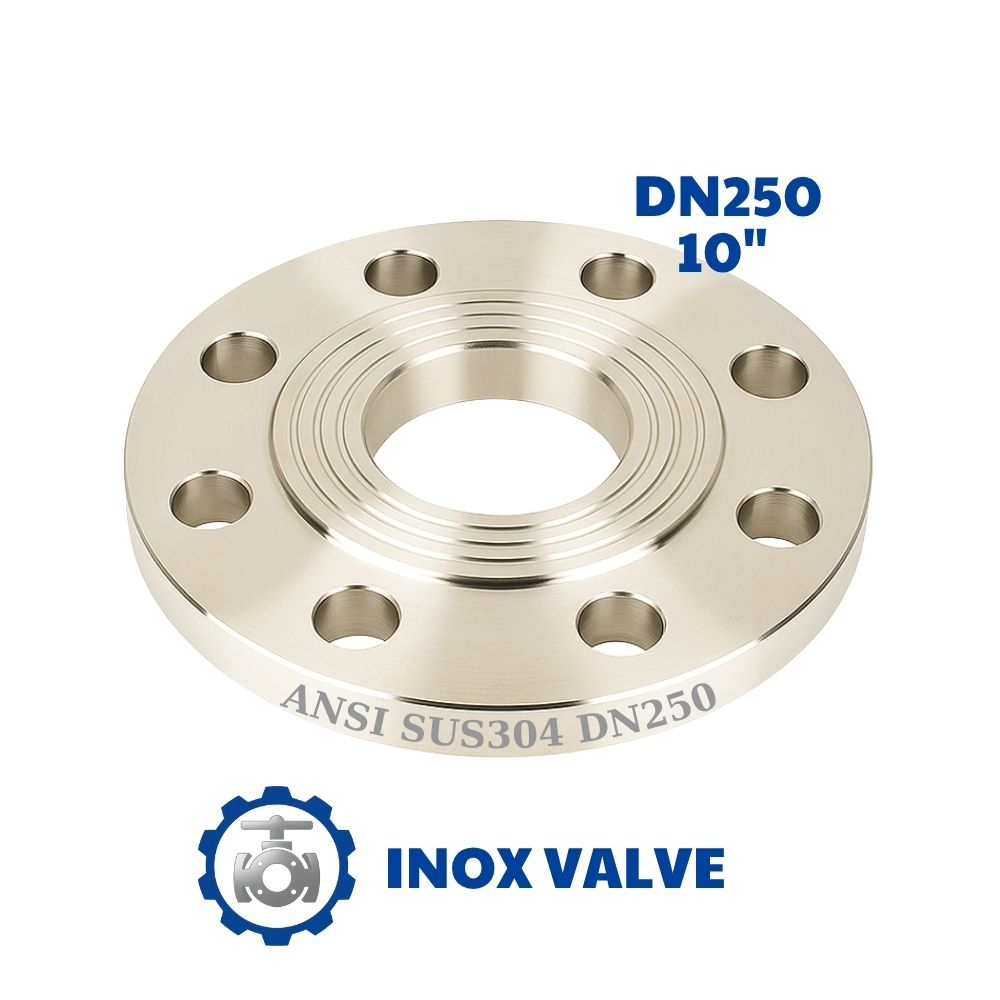

Mặt bích inox ANSI DN250 là gì?
Mặt bích inox ANSI DN250 là phụ kiện dùng để kết nối đường ống, van, máy bơm hoặc thiết bị công nghiệp, sản xuất theo tiêu chuẩn ANSI của Mỹ. Sản phẩm được làm từ thép không gỉ inox 201, 304 hoặc 316, có khả năng chịu áp lực cao, chịu nhiệt tốt và chống ăn mòn vượt trội, đảm bảo độ bền và độ kín khít cho hệ thống.
Ký hiệu DN250 thể hiện đường kính danh nghĩa của ống phi 273mm (~10 inch), thuộc nhóm mặt bích cỡ lớn, thường được dùng trong đường ống cấp nước, khí nén, dầu, hơi và hóa chất công nghiệp.
Cấu tạo của mặt bích inox ANSI DN250
Mặt bích inox ANSI DN250 được thiết kế chắc chắn, cấu tạo gồm 3 phần chính:
- Thân bích: Dạng đĩa tròn có lỗ tâm phù hợp với ống phi 273mm, dùng để gắn với đầu ống hoặc thiết bị.
- Vành bích: Phần mép ngoài có các lỗ bulong để siết chặt với bích đối diện.
- Lỗ bulong: Bố trí đều quanh chu vi bích, dùng để liên kết bằng bulong – đai ốc giúp cố định chắc chắn.

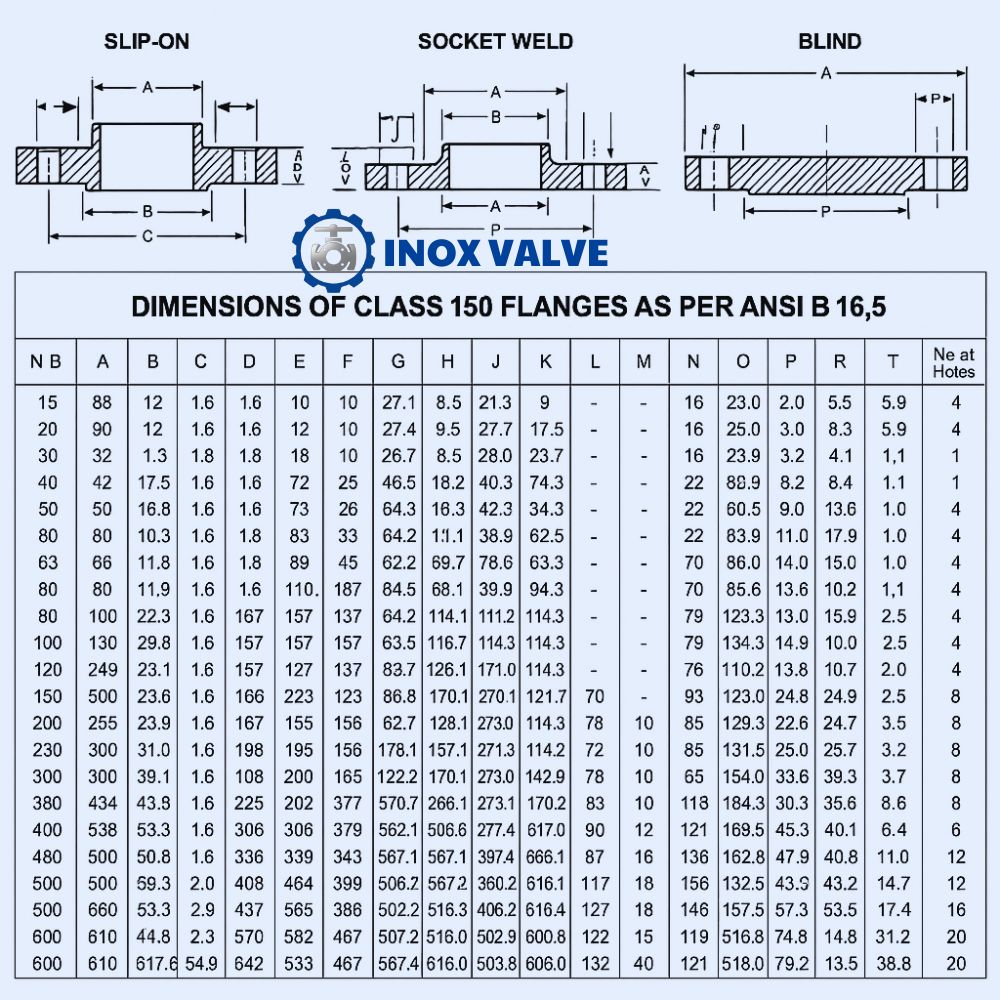

Thông số kỹ thuật mặt bích inox ANSI DN250
| Thông số | Giá trị tiêu chuẩn |
| Tiêu chuẩn | ANSI |
| Kích thước danh nghĩa | DN250 (phi 273mm ~ 10 inch) |
| Vật liệu chế tạo | Inox 201, 304, 316 |
| Kiểu mặt bích | Hàn cổ, trượt, ren, bịt |
| Áp suất làm việc | 150LB – 300LB – 600LB |
| Nhiệt độ làm việc | -20°C đến 425°C (tùy loại inox) |
| Số lỗ bulong | 12 (150LB) / 16 (300LB) |
| Khoảng cách tâm lỗ (PCD) | 343mm (150LB) |
| Độ dày mặt bích | 22 – 27mm (tùy cấp áp lực) |
| Trọng lượng trung bình | 12 – 22kg/bích |
Ưu điểm nổi bật của mặt bích inox ANSI DN250
- Chịu áp lực lớn, làm việc ổn định trong điều kiện công nghiệp nặng.
- Chống ăn mòn mạnh, đặc biệt trong môi trường có hóa chất, hơi nóng, dầu.
- Tuổi thọ cao, hạn chế thay thế và bảo trì.
- Dễ tháo lắp, kiểm tra và bảo dưỡng.
- Kết nối an toàn – kín khít – chắc chắn, thích hợp với đường ống lớn.
Ứng dụng của mặt bích inox ANSI DN250
- Hệ thống cấp thoát nước công nghiệp và nhà máy xử lý nước.
- Đường ống dẫn hơi, khí nén, dầu và hóa chất.
- Nhà máy thực phẩm, dược phẩm, thủy sản, hóa chất.
- Hệ thống HVAC, PCCC, cơ khí chế tạo, trạm bơm công nghiệp.
- Kết nối thiết bị cỡ lớn như bơm, bình chứa, tank inox, van điều khiển.
So sánh mặt bích inox ANSI DN250 với mặt bích JIS và BS
| Tiêu chí | ANSI DN250 (~10 inch) | JIS 10K DN250 (~10 inch) | BS PN16 DN250 (~10 inch) |
| Tiêu chuẩn quốc gia | Mỹ | Nhật Bản | Anh |
| Số lỗ bulong | 12 | 12 | 12 |
| Khoảng cách tâm lỗ (PCD) | 343mm | 355mm | 355mm |
| Độ dày mặt bích | 22 – 27mm | 22mm | 24mm |
| Áp suất danh nghĩa | 150LB (~10 bar) | 10K (~10 bar) | PN16 (~16 bar) |
| Đường kính lỗ tâm | 273mm | 273mm | 273mm |
| Mức phổ biến tại Việt Nam | Trung bình | Rất phổ biến | Phổ biến |
| Hệ thống tương thích | Hệ tiêu chuẩn Mỹ | Hệ Nhật | Hệ châu Âu |
Lưu ý khi lắp đặt mặt bích inox ANSI DN250
- Kiểm tra bề mặt bích phẳng, không cong vênh hoặc trầy xước.
- Chọn gioăng làm kín đúng kích cỡ và vật liệu phù hợp với lưu chất.
- Siết bulong đều lực, theo hình sao để tránh lệch hoặc vênh bích.
- Dùng bulong – đai ốc đúng tiêu chuẩn ANSI, tránh sai lệch kích thước.
- Không siết quá chặt để tránh biến dạng hoặc nứt bề mặt bích.
Tổng kết
Mặt bích inox ANSI DN250 (phi 273mm ~ 10 inch) là phụ kiện kết nối tiêu chuẩn Mỹ, được chế tạo từ inox 201, 304 hoặc 316, có độ bền cao, khả năng chịu áp – chống gỉ sét – chống ăn mòn tốt. Sản phẩm được ứng dụng rộng rãi trong đường ống công nghiệp cỡ lớn, đảm bảo độ kín khít, an toàn và hiệu suất ổn định cho toàn bộ hệ thống.
