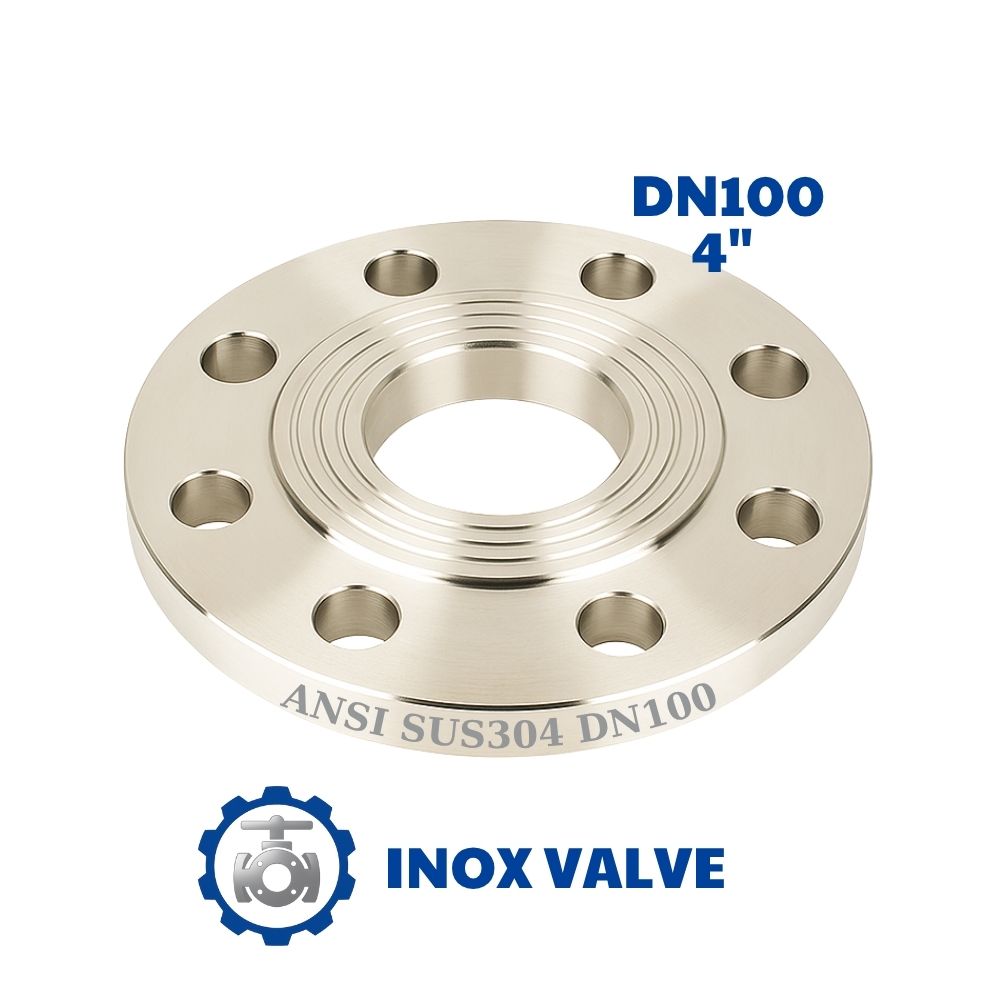

Mặt bích inox ANSI DN100
357 ₫
| Thuộc tính | Giá trị tiêu chuẩn |
| Tiêu chuẩn | ANSI |
| Kích thước danh nghĩa | DN100 (phi 114mm ~ 4 inch) |
| Vật liệu | Inox 201, 304, 316 |
| Kiểu mặt bích | Hàn cổ, trượt, ren, bịt |
| Áp suất làm việc | 150LB – 300LB – 600LB |
| Nhiệt độ chịu được | -20°C đến 425°C (tùy loại inox) |
| Số lỗ bulong | 8 |
| Đường kính vòng bulong (PCD) | 190.5mm |
| Độ dày mặt bích | 16 – 24mm (tùy cấp áp lực) |
Mặt bích inox ANSI DN100 là gì?
Mặt bích inox ANSI DN100 là phụ kiện được dùng để kết nối ống, van hoặc các thiết bị trong hệ thống đường ống theo tiêu chuẩn ANSI của Mỹ. Sản phẩm được chế tạo từ thép không gỉ inox 201, 304 hoặc 316, có khả năng chịu nhiệt, chịu áp suất cao và chống ăn mòn tốt trong nhiều môi trường như nước, hơi, dầu hoặc hóa chất.
Ký hiệu DN100 tương ứng với đường kính ống phi 114mm (~4 inch), thường được sử dụng trong các hệ thống cấp thoát nước, khí nén, đường ống hơi và công nghiệp hóa chất.
Cấu tạo của mặt bích inox ANSI DN100
Mặt bích inox ANSI được gia công dạng đĩa tròn có lỗ tâm và các lỗ bulong đều xung quanh mép ngoài. Cấu tạo gồm:
- Thân bích: Phần chính của sản phẩm, gắn với ống hoặc thiết bị.
- Lỗ bulong: Dùng để siết chặt hai mặt bích lại với nhau.
- Vòng đệm làm kín (gioăng): Giúp tránh rò rỉ khi kết nối.
Mặt bích được chia thành nhiều kiểu như: mặt bích hàn cổ, mặt bích trượt, mặt bích ren và mặt bích bịt.
Thông số kỹ thuật mặt bích inox ANSI DN100
| Thuộc tính | Giá trị tiêu chuẩn |
| Tiêu chuẩn | ANSI |
| Kích thước danh nghĩa | DN100 (phi 114mm ~ 4 inch) |
| Vật liệu | Inox 201, 304, 316 |
| Kiểu mặt bích | Hàn cổ, trượt, ren, bịt |
| Áp suất làm việc | 150LB – 300LB – 600LB |
| Nhiệt độ chịu được | -20°C đến 425°C (tùy loại inox) |
| Số lỗ bulong | 8 |
| Đường kính vòng bulong (PCD) | 190.5mm |
| Độ dày mặt bích | 16 – 24mm (tùy cấp áp lực) |
Ưu điểm của mặt bích inox ANSI DN100
- Độ bền cao, chịu được áp lực lớn và nhiệt độ cao.
- Chống gỉ sét, chống ăn mòn tốt khi làm việc trong môi trường nước hoặc hóa chất.
- Dễ dàng tháo lắp và bảo trì hệ thống ống.
- Đảm bảo độ kín khít cao, an toàn khi vận hành.
- Tính thẩm mỹ tốt, phù hợp cho cả công trình dân dụng và công nghiệp.
Ứng dụng của mặt bích inox ANSI DN100
Mặt bích inox ANSI DN100 được ứng dụng rộng rãi trong:
- Hệ thống cấp thoát nước, xử lý nước thải.
- Đường ống khí nén, hơi nước, dầu và hóa chất.
- Nhà máy thực phẩm, dược phẩm, thủy sản.
- Công trình PCCC, HVAC, nhà máy công nghiệp.
So sánh mặt bích inox ANSI DN100 với mặt bích JIS và BS
| Tiêu chí | ANSI DN100 (~4 inch) | JIS 10K DN100 (~4 inch) | BS PN16 DN100 (~4 inch) |
| Tiêu chuẩn quốc gia | Mỹ | Nhật Bản | Anh |
| Số lỗ bulong | 8 | 8 | 8 |
| Khoảng cách tâm lỗ (PCD) | 190.5mm | 175mm | 180mm |
| Độ dày mặt bích | 16 – 24mm | 16mm | 18mm |
| Áp suất danh nghĩa | 150LB (~10 bar) | 10K (~10 bar) | PN16 (~16 bar) |
| Khả năng chịu áp | Tốt, dùng cho hệ thống nhập khẩu từ Mỹ/Âu | Phổ biến trong thiết bị Nhật | Thường dùng trong hệ thống châu Âu |
| Mức độ phổ biến tại Việt Nam | Trung bình | Rất phổ biến | Phổ biến vừa |
Lưu ý khi lắp đặt mặt bích inox ANSI DN100
- Vệ sinh sạch bề mặt và gioăng trước khi lắp đặt.
- Dùng gioăng đúng loại phù hợp với môi trường làm việc.
- Siết bulong đối xứng và đều lực để tránh cong vênh.
- Lựa chọn cấp áp lực (150LB, 300LB…) tương ứng với áp suất hệ thống.
Tổng kết
Mặt bích inox ANSI DN100 (phi 114mm ~ 4 inch) là phụ kiện tiêu chuẩn Mỹ có độ bền cao, khả năng chịu áp lực và chống ăn mòn tốt.
Sản phẩm được ứng dụng trong nhiều hệ thống công nghiệp và là lựa chọn tối ưu khi cần liên kết chắc chắn, an toàn và dễ bảo trì.
