Mặt bích inox ANSI DN150
359 ₫
| Thuộc tính | Giá trị tiêu chuẩn |
| Tiêu chuẩn | ANSI |
| Kích thước danh nghĩa | DN150 (phi 168mm ~ 6 inch) |
| Vật liệu | Inox 201, 304, 316 |
| Kiểu mặt bích | Hàn cổ, trượt, ren, bịt |
| Áp suất làm việc | 150LB – 300LB – 600LB |
| Nhiệt độ làm việc | -20°C đến 425°C (tùy loại inox) |
| Số lỗ bulong | 8 |
| Đường kính vòng bulong (PCD) | 241.3mm |
| Độ dày mặt bích | 19 – 28mm (tùy cấp áp lực) |
Mặt bích inox ANSI DN150 là gì?
Mặt bích inox ANSI DN150 là phụ kiện được dùng để kết nối ống, van hoặc thiết bị công nghiệp trong hệ thống đường ống tiêu chuẩn ANSI của Mỹ. Sản phẩm được sản xuất từ thép không gỉ inox 201, 304 hoặc 316, có khả năng chịu áp lực cao, chịu nhiệt tốt và chống ăn mòn hiệu quả trong nhiều môi trường khác nhau như nước, hơi, khí, dầu hoặc hóa chất.
Ký hiệu DN150 tương ứng với đường kính ống phi 168mm (~6 inch), là loại mặt bích cỡ trung – lớn, được sử dụng phổ biến trong các hệ thống đường ống công nghiệp.
Cấu tạo của mặt bích inox ANSI DN150
Mặt bích inox ANSI DN150 có dạng đĩa tròn dày, được gia công chính xác, gồm các phần:
- Thân bích: Là phần đĩa chính để kết nối với ống hoặc thiết bị.
- Lỗ bulong: Phân bố đều quanh chu vi, giúp cố định bích chắc chắn.
- Vòng đệm (gioăng): Dùng để làm kín khi siết hai mặt bích lại với nhau.

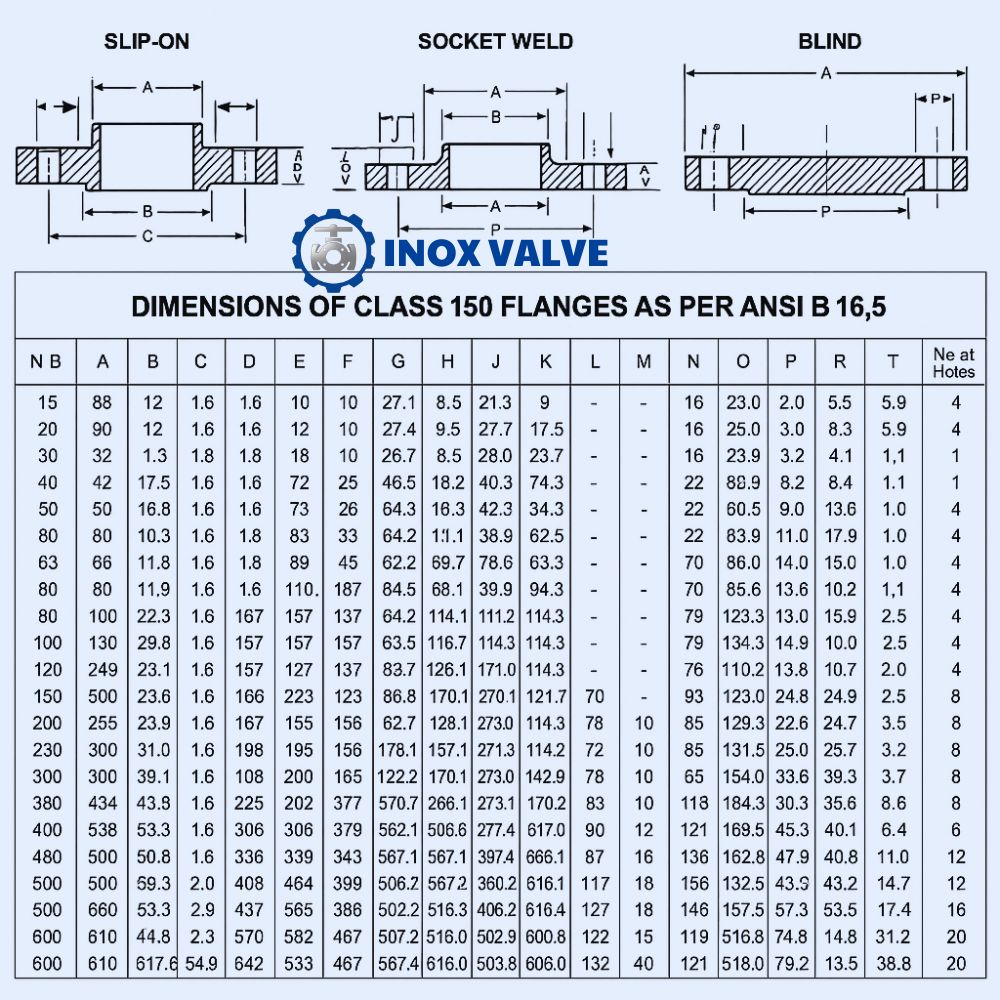

Thông số kỹ thuật mặt bích inox ANSI DN150
| Thuộc tính | Giá trị tiêu chuẩn |
| Tiêu chuẩn | ANSI |
| Kích thước danh nghĩa | DN150 (phi 168mm ~ 6 inch) |
| Vật liệu | Inox 201, 304, 316 |
| Kiểu mặt bích | Hàn cổ, trượt, ren, bịt |
| Áp suất làm việc | 150LB – 300LB – 600LB |
| Nhiệt độ làm việc | -20°C đến 425°C (tùy loại inox) |
| Số lỗ bulong | 8 |
| Đường kính vòng bulong (PCD) | 241.3mm |
| Độ dày mặt bích | 19 – 28mm (tùy cấp áp lực) |
Ưu điểm của mặt bích inox ANSI DN150
- Chịu áp lực và nhiệt độ cao, phù hợp hệ thống công nghiệp nặng.
- Chống ăn mòn, chống gỉ sét tốt, đặc biệt khi dùng inox 304 hoặc 316.
- Đảm bảo độ kín khít tuyệt đối, hạn chế rò rỉ trong vận hành.
- Tuổi thọ cao, ít hư hỏng, dễ tháo lắp khi cần bảo trì.
- Đa dạng kiểu dáng, dễ lựa chọn cho từng loại kết nối.
Ứng dụng của mặt bích inox ANSI DN150
- Hệ thống cấp thoát nước, xử lý nước thải công nghiệp.
- Đường ống dẫn hơi, khí nén, dầu và hóa chất.
- Nhà máy thực phẩm, dược phẩm, thủy sản, hóa chất.
- Công trình PCCC, HVAC, trạm bơm kỹ thuật.
- Hệ thống dẫn lưu chất trong nhà máy nhiệt điện và cơ khí.
So sánh mặt bích inox ANSI DN150 với mặt bích JIS và BS
| Tiêu chí | ANSI DN150 (~6 inch) | JIS 10K DN150 (~6 inch) | BS PN16 DN150 (~6 inch) |
| Tiêu chuẩn quốc gia | Mỹ | Nhật Bản | Anh |
| Số lỗ bulong | 8 | 8 | 8 |
| Khoảng cách tâm lỗ (PCD) | 241.3mm | 240mm | 240mm |
| Độ dày mặt bích | 19 – 28mm | 18mm | 20mm |
| Áp suất danh nghĩa | 150LB (~10 bar) | 10K (~10 bar) | PN16 (~16 bar) |
| Đường kính lỗ tâm | 168mm | 165mm | 168mm |
| Mức phổ biến tại Việt Nam | Trung bình | Rất phổ biến | Phổ biến |
| Độ tương thích hệ thống | Dùng với thiết bị tiêu chuẩn Mỹ | Dùng trong hệ Nhật | Dùng trong hệ châu |
Lưu ý khi lắp đặt mặt bích inox ANSI DN150
- Đảm bảo bề mặt bích phẳng, sạch, không dính tạp chất.
- Dùng gioăng làm kín đúng vật liệu (cao su, PTFE, kim loại).
- Siết bulong đều lực, theo hình sao để tránh cong vênh.
- Chọn cấp áp lực phù hợp (150LB, 300LB…).
- Không siết quá chặt để tránh biến dạng mép bích.
Tổng kết
Mặt bích inox ANSI DN150 (phi 168mm ~ 6 inch) là loại mặt bích kích thước trung – lớn, có độ bền cơ học cao, chịu áp tốt, chống ăn mòn vượt trội và đảm bảo độ kín khít an toàn. Sản phẩm được ứng dụng rộng rãi trong các hệ thống công nghiệp, nước, hơi, khí, dầu và hóa chất, đặc biệt ở những nơi yêu cầu tiêu chuẩn kỹ thuật cao và độ ổn định lâu dài.
