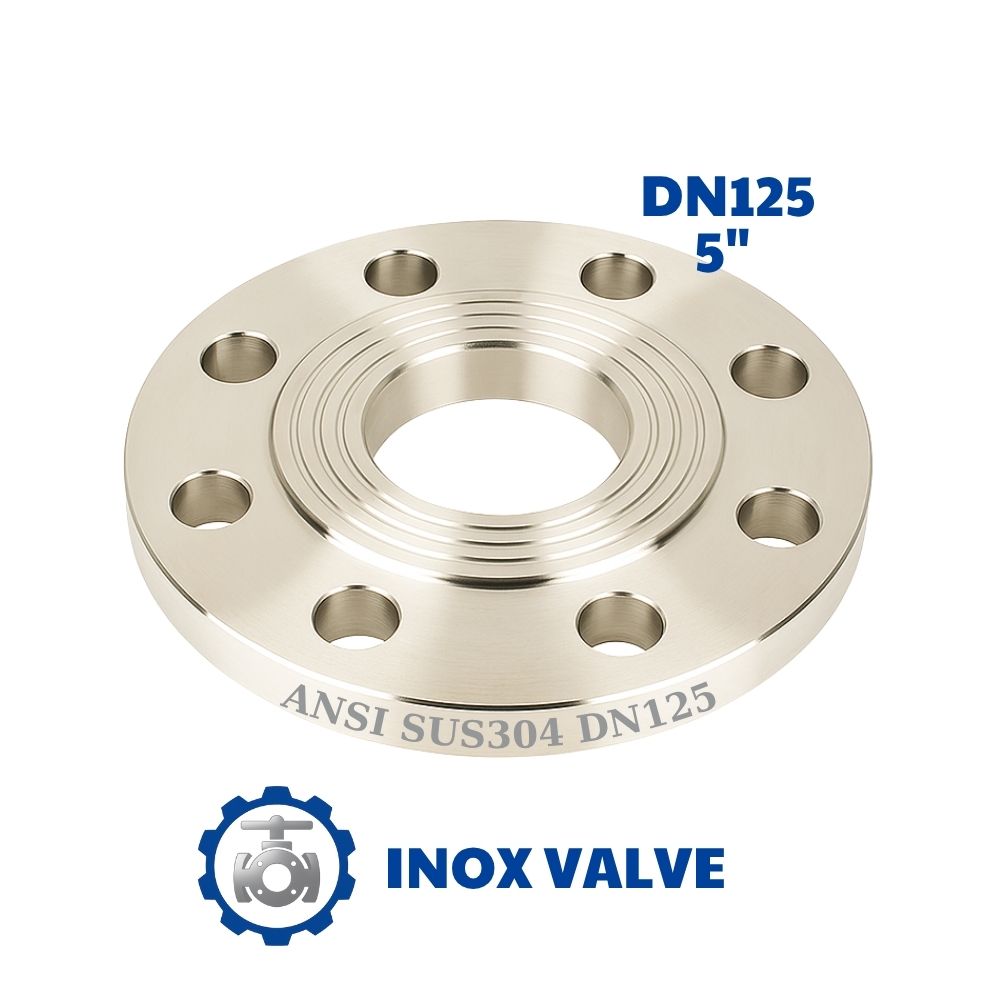

Mặt bích inox ANSI DN125
358 ₫
| Thuộc tính | Giá trị tiêu chuẩn |
| Tiêu chuẩn | ANSI |
| Kích thước danh nghĩa | DN125 (phi 141mm ~ 5 inch) |
| Vật liệu | Inox 201, 304, 316 |
| Kiểu mặt bích | Hàn cổ, trượt, ren, bịt |
| Áp suất làm việc | 150LB – 300LB – 600LB |
| Nhiệt độ làm việc | -20°C đến 425°C (tùy loại inox) |
| Số lỗ bulong | 8 |
| Đường kính vòng bulong (PCD) | 215.9mm |
| Độ dày mặt bích | 18 – 26mm (tùy cấp áp lực) |
Mặt bích inox ANSI DN125 là gì?
Mặt bích inox ANSI DN125 là phụ kiện kết nối ống, van hoặc thiết bị trong hệ thống đường ống theo tiêu chuẩn ANSI của Mỹ, đảm bảo khả năng chịu áp lực và độ kín cao. Sản phẩm được làm từ inox 201, 304 hoặc 316, có khả năng chống ăn mòn, chịu nhiệt tốt và được ứng dụng rộng rãi trong các hệ thống công nghiệp, nước, hơi và khí nén.
Ký hiệu DN125 tương ứng với đường kính ống phi 141mm (~5 inch), thường được lắp đặt trong các hệ thống đường ống trung bình đến lớn.
Cấu tạo của mặt bích inox ANSI DN125
Mặt bích inox ANSI DN125 có dạng đĩa tròn, được gia công chính xác, gồm các phần:
- Thân bích: Là bộ phận chính, được hàn hoặc bắt ren vào ống.
- Lỗ bulong: Bố trí xung quanh mép bích để siết chặt khi kết nối.
- Vòng đệm làm kín: Đặt giữa hai mặt bích, đảm bảo không rò rỉ chất lỏng hay khí.
Các dạng phổ biến gồm: mặt bích hàn cổ, mặt bích trượt, mặt bích ren, mặt bích bịt.
Thông số kỹ thuật mặt bích inox ANSI DN125
| Thuộc tính | Giá trị tiêu chuẩn |
| Tiêu chuẩn | ANSI |
| Kích thước danh nghĩa | DN125 (phi 141mm ~ 5 inch) |
| Vật liệu | Inox 201, 304, 316 |
| Kiểu mặt bích | Hàn cổ, trượt, ren, bịt |
| Áp suất làm việc | 150LB – 300LB – 600LB |
| Nhiệt độ làm việc | -20°C đến 425°C (tùy loại inox) |
| Số lỗ bulong | 8 |
| Đường kính vòng bulong (PCD) | 215.9mm |
| Độ dày mặt bích | 18 – 26mm (tùy cấp áp lực) |
Ưu điểm của mặt bích inox ANSI DN125
- Chịu áp lực cao, độ bền tốt, ít biến dạng khi vận hành.
- Chống ăn mòn, chống gỉ sét hiệu quả trong môi trường nước, dầu và hóa chất.
- Lắp đặt, bảo dưỡng dễ dàng, có thể tháo rời khi cần thay thế thiết bị.
- Độ kín khít cao, giảm thiểu rò rỉ trong hệ thống đường ống.
- Phù hợp tiêu chuẩn quốc tế, sử dụng linh hoạt trong nhiều ngành công nghiệp.
Ứng dụng của mặt bích inox ANSI DN125
Mặt bích inox ANSI DN125 được sử dụng trong:
- Hệ thống cấp thoát nước, xử lý nước thải công nghiệp.
- Đường ống hơi, khí nén, dầu và hóa chất.
- Nhà máy chế biến thực phẩm, dược phẩm, thủy sản.
- Công trình HVAC, PCCC, nhà máy sản xuất và khu công nghiệp.
So sánh mặt bích inox ANSI DN125 với mặt bích JIS và BS
| Tiêu chí | ANSI DN125 (~5 inch) | JIS 10K DN125 (~5 inch) | BS PN16 DN125 (~5 inch) |
| Tiêu chuẩn quốc gia | Mỹ | Nhật Bản | Anh |
| Số lỗ bulong | 8 | 8 | 8 |
| Khoảng cách tâm lỗ (PCD) | 215.9mm | 210mm | 210mm |
| Độ dày mặt bích | 18 – 26mm | 18mm | 20mm |
| Áp suất danh nghĩa | 150LB (~10 bar) | 10K (~10 bar) | PN16 (~16 bar) |
| Độ phổ biến | Trung bình | Rất phổ biến | Phổ biến |
| Khả năng chịu áp | Tốt, chịu tải cao | Ổn định | Cao hơn JIS |
Lưu ý khi lắp đặt mặt bích inox ANSI DN125
- Làm sạch bề mặt tiếp xúc và gioăng trước khi lắp đặt.
- Sử dụng gioăng phù hợp với môi trường làm việc (cao su, PTFE, kim loại…).
- Siết bulong đều tay, theo hình sao, tránh cong vênh mặt bích.
- Lựa chọn áp suất phù hợp (150LB, 300LB…) theo yêu cầu của hệ thống.
Tổng kết
Mặt bích inox ANSI DN125 (phi 141mm ~ 5 inch) là phụ kiện nối ống tiêu chuẩn Mỹ, có độ bền cao, khả năng chịu áp lực và chống ăn mòn vượt trội. Sản phẩm phù hợp cho nhiều ứng dụng công nghiệp yêu cầu độ kín khít, an toàn và tuổi thọ cao.
