Mặt bích inox ANSI DN15
349 ₫
| Thuộc tính | Giá trị tiêu chuẩn |
| Tiêu chuẩn | ANSI |
| Kích thước danh nghĩa | DN15 (phi 21mm ~ 1/2 inch) |
| Vật liệu | Inox 201, 304, 316 |
| Kiểu mặt bích | Hàn cổ, trượt, ren, bịt |
| Áp suất làm việc | 150LB – 300LB – 600LB |
| Nhiệt độ chịu được | -20°C đến 425°C (tùy loại inox) |
| Số lỗ bulong | 4 |
| Đường kính vòng bulong (PCD) | 60.3mm |
| Độ dày mặt bích | 10 – 14mm (tùy cấp áp lực) |
Mặt bích inox ANSI DN15 là gì?
Mặt bích inox ANSI DN15 là phụ kiện dùng để kết nối đường ống, van hoặc thiết bị trong hệ thống theo tiêu chuẩn ANSI của Mỹ. Sản phẩm được chế tạo từ thép không gỉ inox 201, 304 hoặc 316, có khả năng chịu áp lực cao, chịu nhiệt tốt và chống ăn mòn hiệu quả trong môi trường nước, khí hoặc hóa chất.
Ký hiệu DN15 tương ứng với đường kính ống phi 21mm (~1/2 inch), thường được sử dụng cho các đường ống nhỏ, nơi yêu cầu độ kín khít cao.
Cấu tạo của mặt bích inox ANSI DN15
Mặt bích inox ANSI DN15 có cấu tạo đơn giản nhưng chính xác gồm:
- Thân bích: Dạng đĩa tròn, có lỗ giữa và các lỗ bulong xung quanh để kết nối.
- Lỗ bulong: Dùng để siết chặt khi ghép hai mặt bích lại với nhau.
- Vòng đệm (gioăng): Đặt giữa hai mặt bích để tạo độ kín, tránh rò rỉ.
Các loại phổ biến: mặt bích hàn cổ, mặt bích trượt, mặt bích ren và mặt bích bịt.

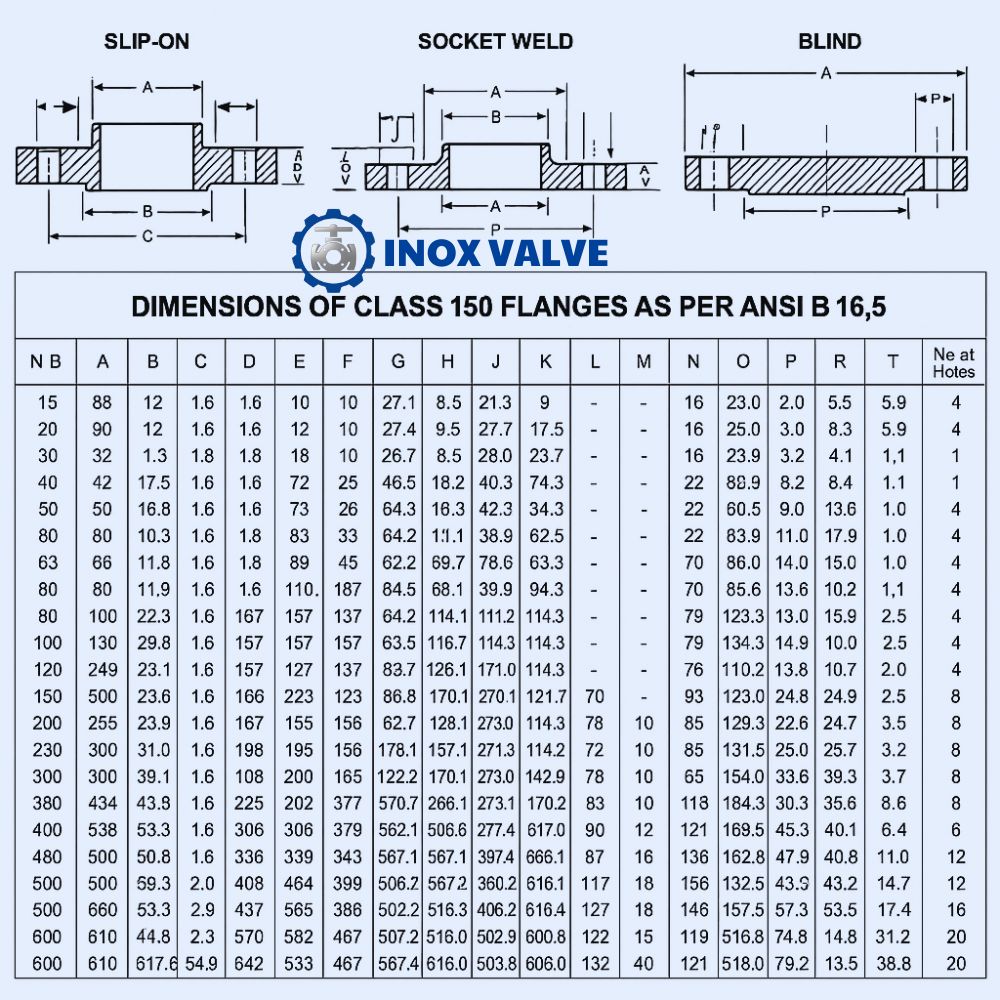

Thông số kỹ thuật mặt bích inox ANSI DN15
| Thuộc tính | Giá trị tiêu chuẩn |
| Tiêu chuẩn | ANSI |
| Kích thước danh nghĩa | DN15 (phi 21mm ~ 1/2 inch) |
| Vật liệu | Inox 201, 304, 316 |
| Kiểu mặt bích | Hàn cổ, trượt, ren, bịt |
| Áp suất làm việc | 150LB – 300LB – 600LB |
| Nhiệt độ chịu được | -20°C đến 425°C (tùy loại inox) |
| Số lỗ bulong | 4 |
| Đường kính vòng bulong (PCD) | 60.3mm |
| Độ dày mặt bích | 10 – 14mm (tùy cấp áp lực) |
Ưu điểm của mặt bích inox ANSI DN15
- Kết nối chắc chắn, kín khít tuyệt đối.
- Chống gỉ sét, chống ăn mòn tốt trong môi trường ẩm hoặc hóa chất.
- Dễ tháo lắp và bảo dưỡng, tiết kiệm thời gian thi công.
- Tuổi thọ cao, hoạt động bền bỉ trong thời gian dài.
- Đa dạng kiểu dáng, phù hợp với nhiều dạng đường ống nhỏ.
Ứng dụng của mặt bích inox ANSI DN15
- Đường ống nước sinh hoạt và công nghiệp.
- Hệ thống dẫn hơi, khí nén, dầu và dung dịch hóa chất.
- Nhà máy thực phẩm, dược phẩm, xử lý nước thải.
- Đường ống PCCC, HVAC và hệ thống tự động hóa.
So sánh mặt bích inox ANSI DN15 với mặt bích JIS và BS
| Tiêu chí | ANSI DN15 (~1/2 inch) | JIS 10K DN15 (~1/2 inch) | BS PN16 DN15 (~1/2 inch) |
| Tiêu chuẩn quốc gia | Mỹ | Nhật Bản | Anh |
| Số lỗ bulong | 4 | 4 | 4 |
| Khoảng cách tâm lỗ (PCD) | 60.3mm | 65mm | 65mm |
| Độ dày mặt bích | 10 – 14mm | 12mm | 14mm |
| Áp suất danh nghĩa | 150LB (~10 bar) | 10K (~10 bar) | PN16 (~16 bar) |
| Kích thước lỗ tâm | 21mm | 21mm | 21mm |
| Phổ biến tại Việt Nam | Trung bình | Rất phổ biến | Phổ biến |
| Độ tương thích hệ thống | Dùng trong thiết bị chuẩn Mỹ | Hệ Nhật | Hệ châu Âu |
Lưu ý khi lắp đặt mặt bích inox ANSI DN15
- Đảm bảo bề mặt bích phẳng và sạch trước khi lắp.
- Sử dụng gioăng làm kín phù hợp với môi trường làm việc (cao su, PTFE…).
- Siết bulong đều lực, theo hình sao, tránh lệch hoặc cong mặt bích.
- Không siết quá chặt để tránh nứt hoặc biến dạng.
- Chọn cấp áp lực đúng theo yêu cầu của hệ thống (150LB, 300LB…).
Tổng kết
Mặt bích inox ANSI DN15 (phi 21mm ~ 1/2 inch) là phụ kiện tiêu chuẩn Mỹ có kích thước nhỏ gọn, khả năng chịu áp cao và chống ăn mòn vượt trội. Sản phẩm được ứng dụng trong hệ thống nước, hơi, khí nén và hóa chất, giúp kết nối ống và thiết bị an toàn, bền bỉ và dễ bảo trì.
