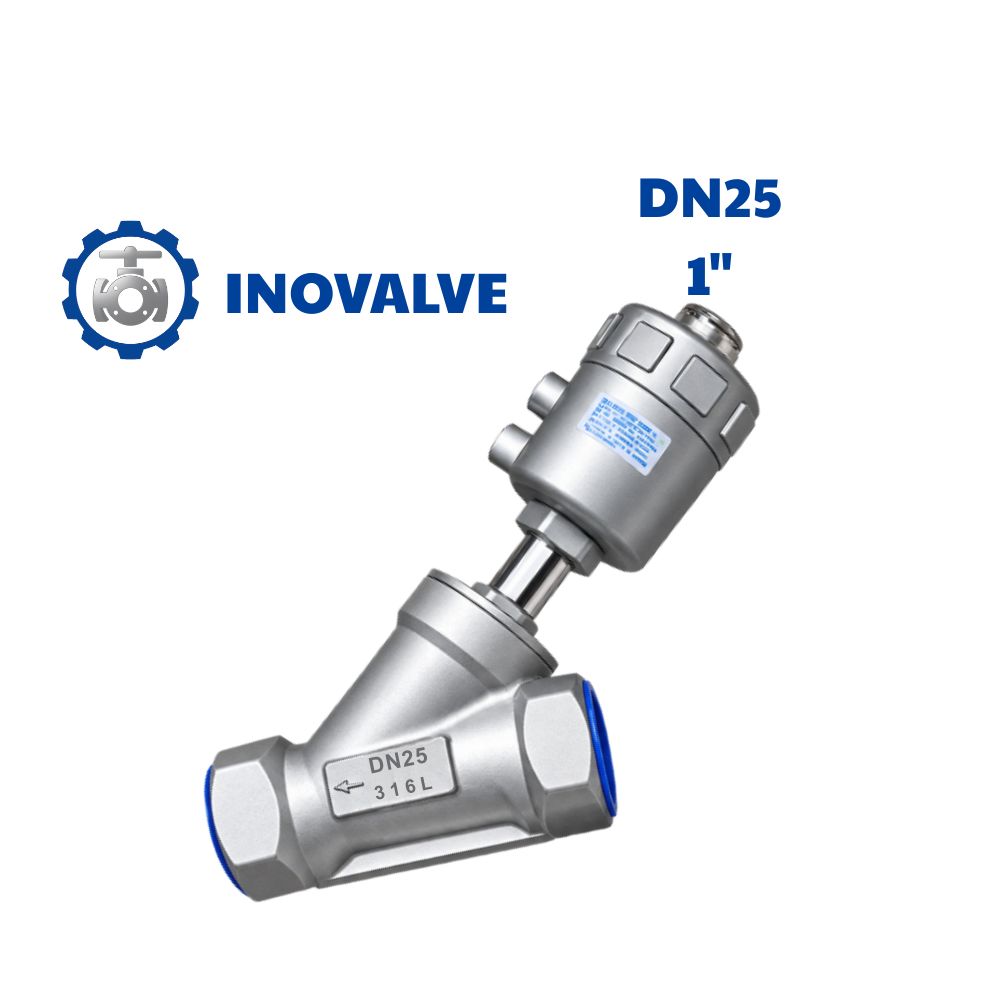

Van xiên y khí nén inox DN25

Van xiên Y khí nén inox DN25 là gì?

Van xiên Y khí nén inox DN25 còn được gọi bằng một số tên khác như:

• Van xiên khí nén inox DN25
• Van góc khí nén inox DN25
• Van angle seat inox DN25
• Van angle seat khí nén DN25
• Van xiên inox điều khiển khí nén
• Van Y khí nén inox DN25
• Van khí nén inox DN25

Đây là loại van sử dụng khí nén để điều khiển cơ cấu đóng mở, thay vì sử dụng tay quay hoặc tay gạt như các loại van cơ học truyền thống.

DN25 là kích thước danh nghĩa của van, thường tương đương 1 inch trong hệ thống đường ống.

Thân van được chế tạo bằng inox giúp sản phẩm có khả năng chống gỉ, chống ăn mòn và phù hợp với nhiều môi trường làm việc khác nhau.

Cấu tạo van xiên Y khí nén inox DN25

Van xiên Y khí nén inox DN25 gồm nhiều bộ phận, phối hợp với nhau để thực hiện quá trình đóng mở tự động.

1. Thân van inox

Thân van là bộ phận chính của sản phẩm và tiếp xúc trực tiếp với môi chất.

Hai loại vật liệu phổ biến:

Inox 304: phù hợp với nước, khí nén và nhiều ứng dụng công nghiệp thông thường.

Inox 316: có khả năng chống ăn mòn cao hơn, thường được lựa chọn cho môi trường hóa chất, thực phẩm hoặc các hệ thống có yêu cầu cao về vật liệu.

2. Bộ truyền động khí nén

Actuator được lắp phía trên thân van.

Bộ truyền động biến năng lượng của khí nén thành chuyển động cơ học để điều khiển van.

Các kiểu actuator thường gặp:

• NC – Normally Closed: thường đóng.
• NO – Normally Open: thường mở.
• DA – Double Acting: tác động kép.

3. Ty van

Ty van nối actuator với bộ phận đóng mở bên trong thân van.

Khi actuator hoạt động, ty van chuyển động lên hoặc xuống để đóng hoặc mở dòng chảy.

4. Đĩa van

Đĩa van có nhiệm vụ đóng kín hoặc mở đường dẫn dòng chảy.

Khi actuator tác động, đĩa van di chuyển khỏi vị trí làm kín, tạo ra khoảng thông dòng cho môi chất.

5. Gioăng làm kín

Gioăng giúp ngăn môi chất rò rỉ qua vị trí đóng kín của van.

Các loại gioăng phổ biến gồm:

• EPDM
• PTFE
• FKM/Viton

Việc lựa chọn gioăng cần căn cứ vào môi chất, nhiệt độ và điều kiện vận hành.

6. Lò xo

Đối với actuator dạng NC hoặc NO, lò xo tạo lực hồi vị để đưa van về trạng thái mặc định khi mất nguồn khí nén.

Nguyên lý hoạt động của van xiên Y khí nén DN25

Van hoạt động dựa trên nguyên lý sử dụng áp lực khí nén tác động lên piston trong actuator.

Khi khí nén được cấp vào bộ truyền động, piston di chuyển và truyền lực xuống ty van. Ty van tiếp tục tác động lên đĩa van để thực hiện đóng hoặc mở.

Van thường đóng – NC

Ở trạng thái bình thường, van đóng.

Khi cấp khí nén, actuator tạo lực làm van mở.

Khi ngừng cấp khí, lò xo đưa van trở lại trạng thái đóng.

Van thường mở – NO

Van ở trạng thái mở khi không cấp khí.

Khi cấp khí nén, actuator tác động làm van đóng.

Van tác động kép – DA

Actuator sử dụng khí nén cho cả quá trình đóng và mở.

Loại này phù hợp với những hệ thống yêu cầu điều khiển chủ động bằng khí nén.

Thông số kỹ thuật van xiên Y khí nén inox DN25

Thông số thực tế có thể thay đổi tùy theo thương hiệu và model.

Thông số	Giá trị tham khảo
Tên sản phẩm	Van xiên Y khí nén inox DN25
Kích thước danh nghĩa	DN25
Kích thước đường ống	1 inch
Kiểu van	Angle Seat Valve
Kiểu điều khiển	Khí nén
Vật liệu thân	Inox 304 / Inox 316
Vật liệu gioăng	EPDM / PTFE / FKM
Kiểu tác động	NC / NO / Double Acting
Kiểu kết nối	Ren / Clamp / Hàn tùy model
Môi chất	Nước, khí, hơi, dầu, chất lỏng công nghiệp…
Nguồn điều khiển	Khí nén
Áp suất làm việc	Tùy model
Nhiệt độ làm việc	Tùy model và gioăng
Kích thước	DN25 – 1″
Điều khiển tự động	Có

Lưu ý: Các thông số áp suất và nhiệt độ trong bảng chỉ mang tính tham khảo. Khi lựa chọn van thực tế cần căn cứ catalogue và thông số của đúng model.

Ưu điểm nổi bật của van xiên Y khí nén inox DN25

1. Thân inox bền chắc

Vật liệu inox giúp van có độ bền cao, khả năng chống gỉ tốt và phù hợp với nhiều môi trường công nghiệp.

2. Khả năng chống ăn mòn tốt

Đặc biệt, phiên bản inox 316 phù hợp hơn với những môi trường có tính ăn mòn hoặc yêu cầu cao về vật liệu.

3. Đóng mở nhanh

Nhờ sử dụng actuator khí nén, van có thể thực hiện thao tác đóng mở nhanh, đáp ứng tốt các dây chuyền tự động.

4. Dễ dàng điều khiển tự động

Van có thể kết hợp với:

• Van điện từ
• PLC
• Cảm biến
• Công tắc hành trình
• Bộ điều khiển trung tâm

Nhờ đó có thể điều khiển van từ xa hoặc tự động theo quy trình sản xuất.

5. Thiết kế nhỏ gọn

Kích thước DN25 – 1 inch tương đối nhỏ gọn, thuận tiện lắp đặt trong những khu vực có không gian hạn chế.

6. Hoạt động ổn định

Cấu tạo actuator khí nén tương đối đơn giản, phù hợp với các hệ thống yêu cầu van đóng mở nhiều lần trong ngày.

7. Đa dạng môi trường sử dụng

Tùy cấu hình, van có thể sử dụng cho:

• Nước
• Khí nén
• Hơi
• Dầu
• Chất lỏng công nghiệp
• Một số loại hóa chất

Ứng dụng van xiên Y khí nén inox DN25

Van xiên Y khí nén inox DN25 được sử dụng rộng rãi trong nhiều ngành công nghiệp.

Hệ thống khí nén

Van được sử dụng để đóng mở đường khí trong các dây chuyền máy móc và hệ thống tự động hóa.

Hệ thống nước

Van DN25 có thể được sử dụng cho đường nước sạch, nước công nghiệp và các hệ thống cấp nước phụ trợ.

Hệ thống hơi

Có thể sử dụng cho đường hơi nếu model được thiết kế phù hợp với nhiệt độ và áp suất của hệ thống.

Ngành thực phẩm

Van inox phù hợp với nhiều hệ thống sản xuất thực phẩm cần vật liệu có khả năng chống ăn mòn và thuận tiện vệ sinh.

Ngành đồ uống

Ứng dụng trong các dây chuyền nước uống, đồ uống và hệ thống xử lý chất lỏng.

Ngành dược phẩm

Các phiên bản có vật liệu và gioăng phù hợp có thể được sử dụng trong những hệ thống yêu cầu cao về vệ sinh.

Ngành hóa chất

Van inox 316 có thể được lựa chọn cho một số môi trường hóa chất, nhưng cần kiểm tra tính tương thích của vật liệu với từng loại hóa chất cụ thể.

Hệ thống tự động hóa

Kết hợp van với van điện từ, cảm biến và PLC giúp kiểm soát quá trình đóng mở dòng chảy tự động.

Kết luận

Van xiên Y khí nén inox DN25 là dòng van công nghiệp kích thước DN25 – 1 inch, được thiết kế để đóng mở dòng chảy bằng khí nén. Sản phẩm nổi bật nhờ thiết kế nhỏ gọn, đóng mở nhanh, thân inox chống ăn mòn và khả năng tích hợp với hệ thống tự động hóa.

Khi lựa chọn van, cần quan tâm đến inox 304/316, kiểu kết nối, vật liệu gioăng, áp suất, nhiệt độ, môi chất và kiểu actuator NC/NO/DA. Lựa chọn đúng cấu hình sẽ giúp van hoạt động ổn định và nâng cao tuổi thọ của toàn bộ hệ thống.
