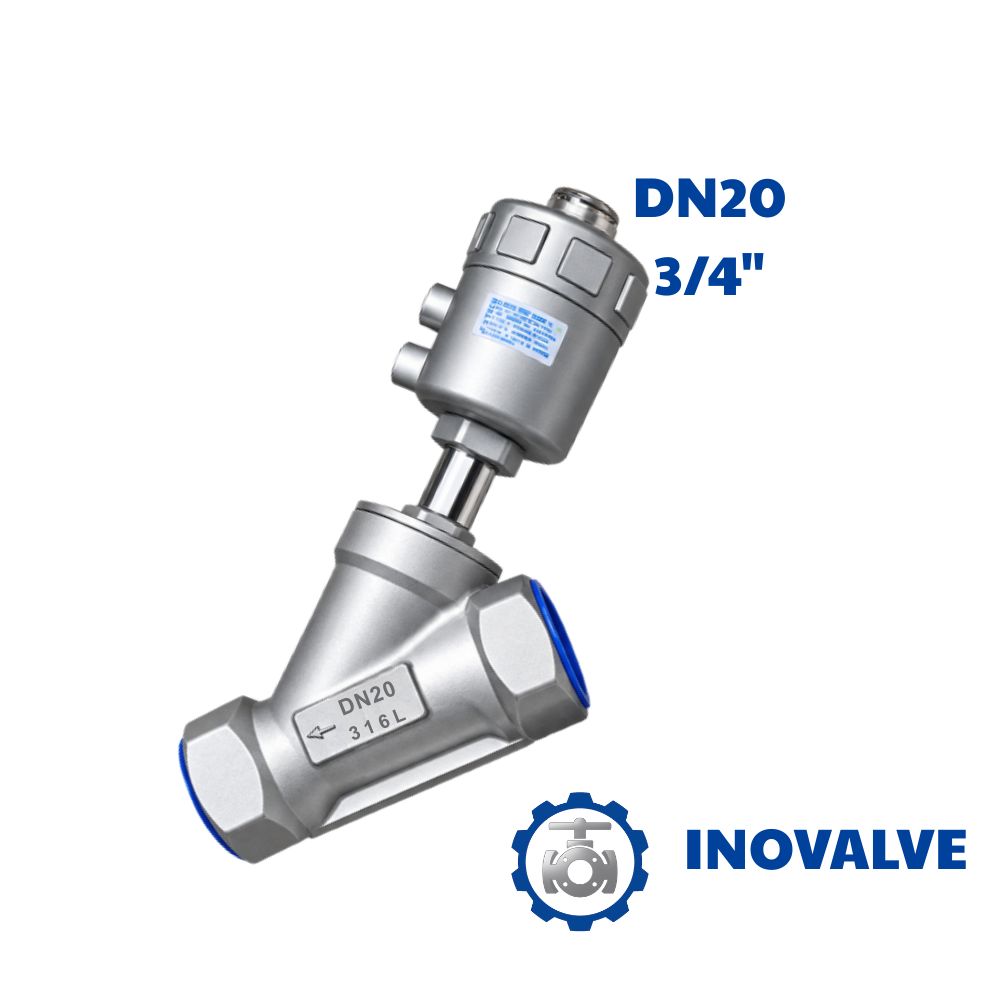

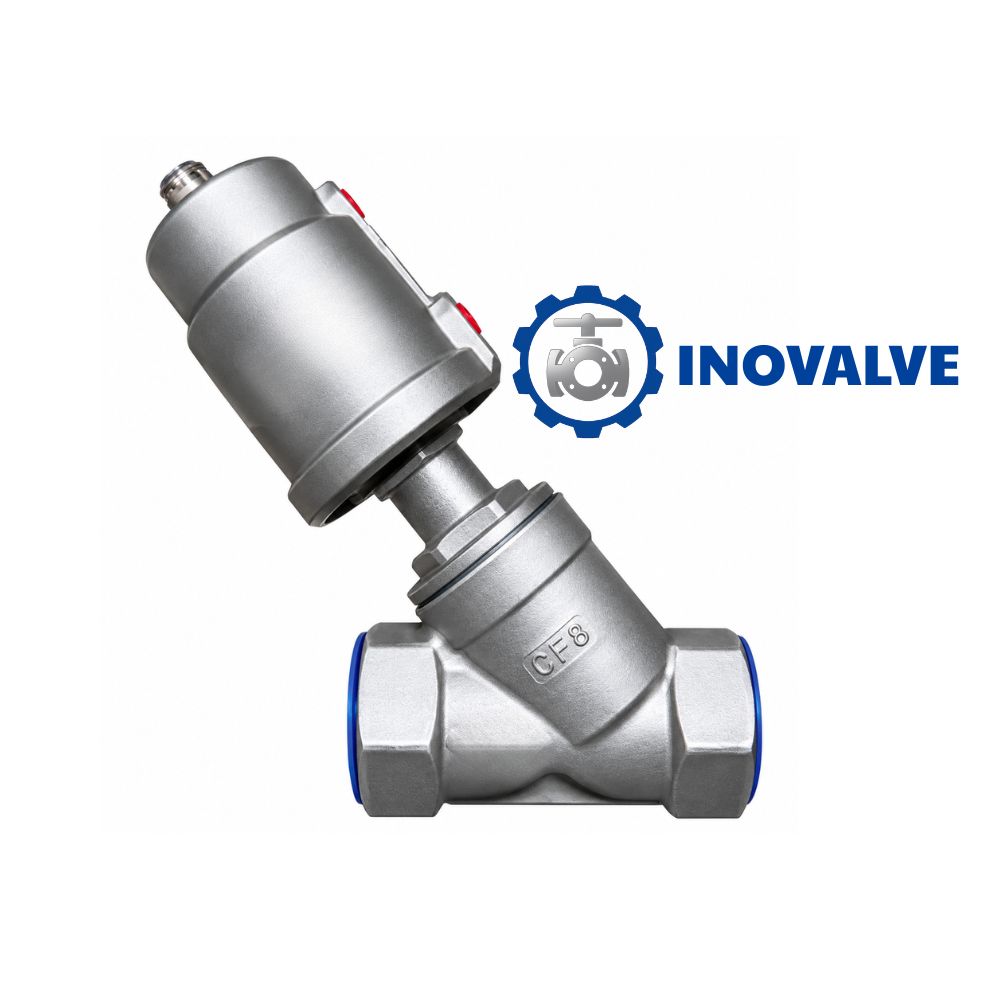

Van xiên y khí nén inox DN20

Van xiên Y khí nén inox DN20 là gì?

Van xiên Y khí nén inox DN20 còn được gọi là van góc khí nén inox DN20, van angle seat inox DN20 hoặc van xiên inox điều khiển khí nén.

Van sử dụng áp lực khí nén để điều khiển cơ cấu đóng mở bên trong thân van. Khi cấp khí vào bộ truyền động, piston di chuyển và tác động lên ty van, từ đó đưa van về trạng thái mở hoặc đóng.

Kích thước:

• DN20
• Tương đương 3/4 inch
• Phù hợp với đường ống có kích thước danh nghĩa DN20.

Thân van thường được sản xuất từ inox 304 hoặc inox 316, giúp sản phẩm có khả năng chống gỉ và chống ăn mòn tốt.

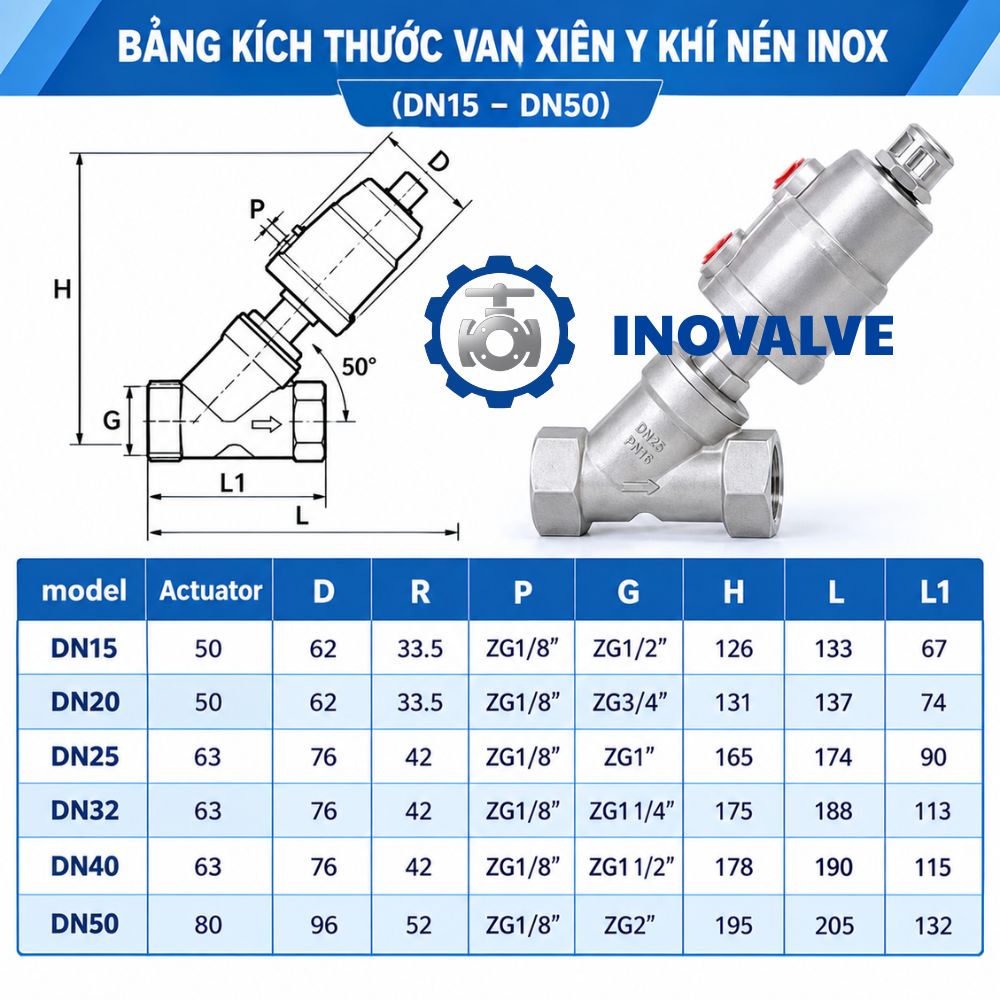

Cấu tạo van xiên Y khí nén inox DN20

Van xiên Y khí nén inox DN20 thường bao gồm các bộ phận chính sau:

1. Thân van inox

Thân van là phần tiếp xúc trực tiếp với môi chất.

Hai vật liệu phổ biến là:

Inox 304: phù hợp với hệ thống nước, khí nén và nhiều ứng dụng công nghiệp thông thường.

Inox 316: có khả năng chống ăn mòn tốt hơn, phù hợp với môi trường hóa chất, thực phẩm hoặc những hệ thống có yêu cầu cao hơn về vật liệu.

2. Bộ truyền động khí nén

Actuator được lắp phía trên thân van.

Bộ truyền động sử dụng khí nén để tạo lực đóng/mở van. Tùy thiết kế, actuator có thể là loại:

• Normally Closed – NC
• Normally Open – NO
• Double Acting – DA

3. Ty van

Ty van kết nối bộ truyền động với bộ phận đóng mở bên trong thân van.

Khi actuator hoạt động, ty van di chuyển theo phương thẳng đứng để điều khiển van.

4. Đĩa van

Đĩa van thực hiện nhiệm vụ đóng hoặc mở dòng chảy.

Khi van đóng, đĩa ép vào vị trí làm kín. Khi van mở, đĩa được nâng lên tạo khoảng thông dòng cho môi chất đi qua.

5. Gioăng làm kín

Gioăng giúp hạn chế rò rỉ môi chất ra bên ngoài.

Một số loại gioăng thường gặp:

• EPDM
• PTFE
• FKM/Viton

Việc lựa chọn gioăng phải căn cứ vào loại môi chất và nhiệt độ làm việc.

6. Lò xo

Lò xo thường được sử dụng trong actuator dạng NC hoặc NO, giúp van trở về vị trí mặc định khi ngừng cấp khí.

Nguyên lý hoạt động van xiên Y khí nén DN20

Van hoạt động dựa trên nguyên lý khí nén tác động lên piston để tạo chuyển động đóng/mở van.

Khi cấp khí nén vào actuator, piston dịch chuyển và truyền lực xuống ty van. Ty van tác động lên đĩa van, làm thay đổi trạng thái đóng hoặc mở.

Van thường đóng – NC

Khi không cấp khí, van ở trạng thái đóng.

Khi cấp khí nén, actuator tạo lực nâng đĩa van và mở đường dẫn dòng chảy.

Khi mất khí, lò xo đưa van trở lại trạng thái đóng.

Van thường mở – NO

Ở trạng thái không cấp khí, van mở.

Khi cấp khí, actuator tác động làm van đóng.

Van Double Acting

Loại Double Acting sử dụng khí nén cho cả hai chiều đóng và mở.

Loại này phù hợp với hệ thống yêu cầu điều khiển chủ động bằng khí nén.

Thông số kỹ thuật van xiên Y khí nén inox DN20

Thông số	Giá trị tham khảo
Tên sản phẩm	Van xiên Y khí nén inox DN20
Kích thước	DN20
Kích thước inch	3/4″
Kiểu van	Angle Seat Valve
Kiểu điều khiển	Khí nén
Vật liệu thân	Inox 304 / 316
Kiểu tác động	NC / NO / Double Acting
Kết nối	Ren / hàn / clamp tùy model
Gioăng	EPDM / PTFE / FKM
Môi chất	Nước, khí, hơi, dầu, chất lỏng công nghiệp…
Nguồn điều khiển	Khí nén
Áp suất làm việc	Tùy model
Nhiệt độ làm việc	Tùy model và vật liệu gioăng
Kích thước danh nghĩa	DN20
Kích thước đường ống tương đương	3/4 inch

Lưu ý: Áp suất và nhiệt độ làm việc thực tế phải căn cứ vào catalogue của từng thương hiệu/model. Không nên áp dụng một mức áp suất hoặc nhiệt độ cố định cho tất cả van DN20.

Ưu điểm nổi bật của van xiên Y khí nén inox DN20

Độ bền cao

Thân van inox giúp sản phẩm có độ bền tốt và phù hợp với môi trường công nghiệp.

Chống gỉ và chống ăn mòn

Inox có khả năng chống oxy hóa tốt hơn nhiều vật liệu thông thường. Phiên bản inox 316 đặc biệt phù hợp với những môi trường có tính ăn mòn cao hơn.

Đóng mở nhanh

Cơ cấu khí nén cho phép van đóng mở nhanh, phù hợp với dây chuyền tự động hóa và các hệ thống cần đóng mở liên tục.

Dễ dàng tự động hóa

Van có thể kết hợp với:

• Van điện từ
• PLC
• Cảm biến
• Công tắc hành trình
• Bộ điều khiển khí nén

Nhờ đó có thể xây dựng hệ thống điều khiển tự động.

Thiết kế nhỏ gọn

Kích thước DN20 – 3/4 inch phù hợp với các đường ống nhỏ và những vị trí có không gian lắp đặt hạn chế.

Khả năng làm kín tốt

Gioăng được lựa chọn đúng theo môi chất giúp hạn chế tình trạng rò rỉ và nâng cao độ ổn định của hệ thống.

Ứng dụng van xiên Y khí nén inox DN20

Van xiên Y khí nén inox DN20 được ứng dụng trong nhiều lĩnh vực công nghiệp.

Hệ thống khí nén

Đây là một trong những ứng dụng phổ biến nhất. Van được sử dụng để đóng mở đường khí trong máy móc và dây chuyền tự động.

Hệ thống nước

Van DN20 có thể được sử dụng trong đường nước sạch, nước công nghiệp và các hệ thống phụ trợ tùy theo thông số kỹ thuật.

Hệ thống hơi

Van có thể sử dụng cho hơi khi model được thiết kế phù hợp với nhiệt độ và áp suất của hệ thống.

Ngành thực phẩm và đồ uống

Thân inox giúp van phù hợp với nhiều hệ thống cần vật liệu có khả năng chống ăn mòn và dễ vệ sinh.

Ngành dược phẩm

Các model sử dụng vật liệu và gioăng phù hợp có thể được ứng dụng trong hệ thống yêu cầu cao về vệ sinh.

Ngành hóa chất

Inox 316 có thể được lựa chọn cho một số môi trường hóa chất, nhưng cần kiểm tra khả năng tương thích vật liệu trước khi sử dụng.

Dây chuyền tự động hóa

Van có thể kết hợp với cảm biến và PLC để điều khiển tự động quá trình đóng mở dòng chảy.

Van xiên Y khí nén inox DN20 dùng cho môi chất nào?

Van có thể được sử dụng cho nhiều loại môi chất khác nhau, nhưng cần lựa chọn đúng cấu hình.

Nước: phù hợp với nhiều hệ thống nước công nghiệp.

Khí nén: ứng dụng phổ biến trong hệ thống tự động hóa.

Hơi: cần kiểm tra nhiệt độ và áp suất tối đa.

Dầu: cần lựa chọn loại gioăng tương thích.

Hóa chất: cần kiểm tra vật liệu thân và gioăng dựa trên từng loại hóa chất.

Thực phẩm: nên lựa chọn phiên bản inox và gioăng đáp ứng yêu cầu vệ sinh của hệ thống.

Kết luận

Van xiên Y khí nén inox DN20 là giải pháp hiệu quả cho các hệ thống đường ống 3/4 inch cần đóng mở nhanh, vận hành tự động và có yêu cầu về độ bền, khả năng chống ăn mòn.

Khi lựa chọn sản phẩm, cần đặc biệt quan tâm đến inox 304/316, kiểu kết nối, áp suất, nhiệt độ, môi chất, vật liệu gioăng và kiểu actuator NC/NO/DA. Việc lựa chọn đúng cấu hình sẽ giúp van hoạt động ổn định, hạn chế rò rỉ và tăng tuổi thọ cho toàn bộ hệ thống.
