Van xiên y khí nén inox DN15

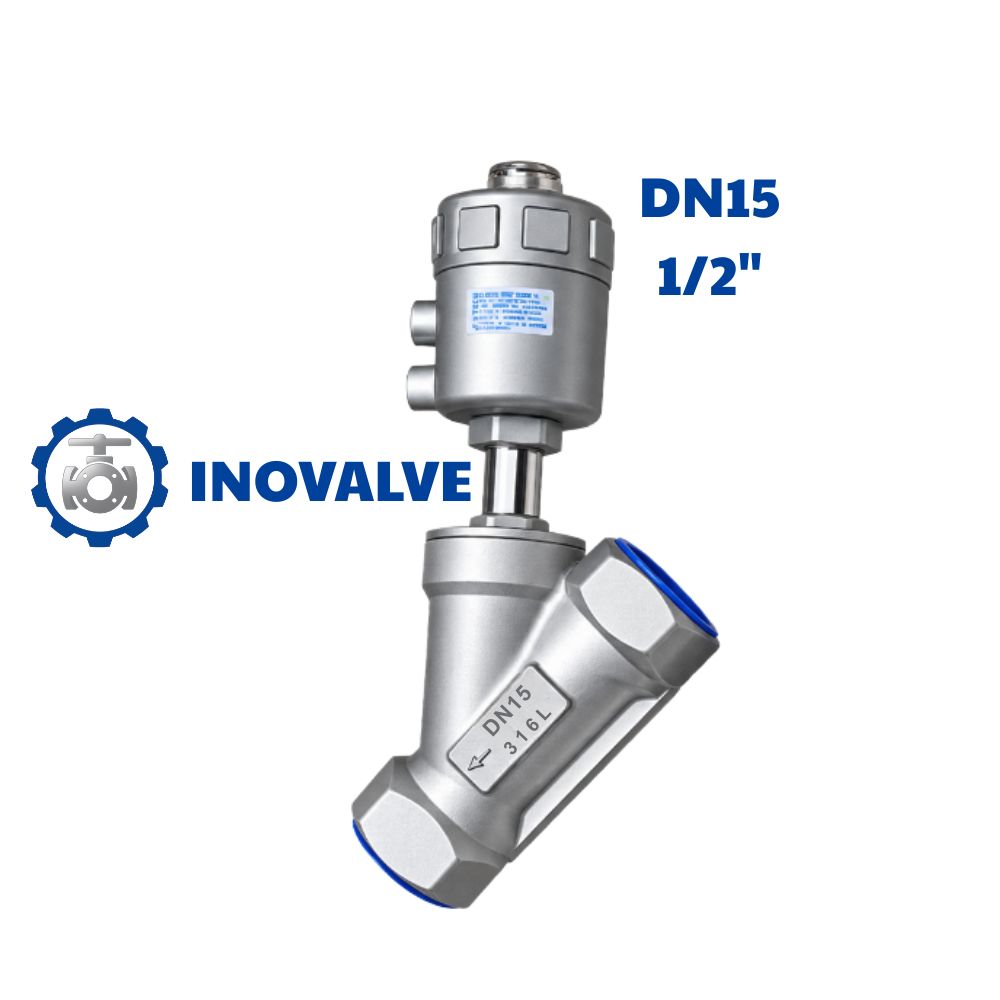

Van xiên Y khí nén inox DN15 là gì?

Van xiên Y khí nén inox DN15 hay còn được gọi là van góc khí nén inox DN15, van xiên inox điều khiển khí nén hoặc angle seat valve DN15, là loại van sử dụng bộ truyền động khí nén để điều khiển trạng thái đóng/mở của van.

Tên gọi “van xiên Y” xuất phát từ thiết kế thân van và hướng dòng chảy được bố trí theo dạng nghiêng, tạo ra đường dẫn dòng chảy thuận lợi hơn so với một số loại van đóng mở truyền thống.

Van có kích thước danh nghĩa DN15, tương đương khoảng 1/2 inch, thường được lắp đặt trên các đường ống có đường kính nhỏ.

Phần thân van thường sử dụng inox 304 hoặc inox 316, trong đó inox 316 phù hợp hơn với môi trường có tính ăn mòn cao hoặc yêu cầu vật liệu cao cấp.

Bộ điều khiển khí nén sử dụng nguồn khí nén để tạo lực đóng/mở van. Khi kết hợp với van điện từ, van có thể được điều khiển tự động từ tủ điều khiển hoặc hệ thống PLC.

Cấu tạo van xiên Y khí nén inox DN15

Van xiên Y khí nén inox DN15 được cấu tạo từ nhiều bộ phận khác nhau, trong đó mỗi bộ phận đảm nhiệm một chức năng riêng.

1. Thân van inox

Thân van là bộ phận tiếp xúc trực tiếp với môi chất.

Vật liệu phổ biến:

• Inox 304
• Inox 316
• Inox 316L đối với các hệ thống yêu cầu vệ sinh cao

Thân inox giúp van có khả năng chống gỉ và chống ăn mòn tốt hơn so với thân van bằng gang hoặc thép thông thường.

2. Bộ truyền động khí nén

Bộ truyền động được lắp phía trên thân van.

Khi khí nén được cấp vào actuator, piston bên trong sẽ chuyển động và tạo lực tác động lên ty van.

Tùy thiết kế, actuator có thể là:

• Normally Closed – NC: van thường đóng.
• Normally Open – NO: van thường mở.
• Double Acting – DA: điều khiển đóng/mở bằng khí nén hai chiều.

3. Ty van

Ty van truyền chuyển động từ actuator xuống bộ phận đóng mở bên trong thân van.

Ty van thường được chế tạo bằng vật liệu có khả năng chống ăn mòn, giúp tăng tuổi thọ trong môi trường công nghiệp.

4. Đĩa van

Đĩa van có nhiệm vụ đóng hoặc mở đường dẫn dòng chảy.

Khi actuator tác động, ty van di chuyển kéo theo đĩa van, từ đó thay đổi trạng thái của van.

5. Gioăng làm kín

Gioăng là bộ phận quan trọng giúp hạn chế rò rỉ môi chất.

Một số vật liệu gioăng thường gặp:

• EPDM
• PTFE
• FKM/Viton

Việc lựa chọn gioăng cần căn cứ vào nhiệt độ, áp suất và loại môi chất sử dụng.

6. Lò xo

Đối với van khí nén dạng Normally Closed hoặc Normally Open, lò xo bên trong actuator tạo lực hồi vị giúp van trở về trạng thái mặc định khi mất khí nén.

Nguyên lý hoạt động của van xiên Y khí nén inox DN15

Van hoạt động dựa trên nguyên lý chuyển đổi năng lượng khí nén thành chuyển động cơ học.

Khi khí nén được đưa vào actuator, áp suất khí tác động lên piston làm piston di chuyển. Chuyển động này truyền xuống ty van và đĩa van.

Trường hợp van thường đóng – NC

Ở trạng thái bình thường, van đóng.

Khi cấp khí nén vào actuator, piston di chuyển và mở van, cho phép môi chất đi qua.

Khi ngừng cấp khí, lò xo đưa van trở lại trạng thái đóng.

Trường hợp van thường mở – NO

Van ở trạng thái mở khi không cấp khí.

Khi cấp khí nén, actuator tác động làm van đóng lại.

Điều khiển tự động

Để tự động hóa, van có thể kết hợp với:

• Van điện từ khí nén
• Bộ điều khiển PLC
• Cảm biến
• Công tắc hành trình
• Bộ điều khiển trung tâm

Nhờ đó, van xiên Y khí nén inox DN15 có thể hoạt động tự động trong dây chuyền sản xuất.

Thông số kỹ thuật van xiên Y khí nén inox DN15

Thông số thực tế có thể thay đổi tùy từng thương hiệu và model. Khi lựa chọn sản phẩm, cần kiểm tra catalogue của nhà sản xuất.

Thông số	Giá trị tham khảo
Tên sản phẩm	Van xiên Y khí nén inox DN15
Kích thước	DN15
Kích thước inch	1/2″
Kiểu van	Van xiên / Angle Seat Valve
Vật liệu thân	Inox 304 / 316
Kiểu điều khiển	Khí nén
Kiểu tác động	NC / NO / Double Acting
Kết nối	Ren / hàn / clamp tùy model
Vật liệu gioăng	EPDM / PTFE / FKM
Áp suất làm việc	Tùy model
Nhiệt độ làm việc	Tùy vật liệu gioăng và môi chất
Môi trường sử dụng	Nước, khí, hơi, chất lỏng công nghiệp…
Nguồn khí	Khí nén sạch
Kích thước danh nghĩa	DN15
Xuất xứ	Tùy thương hiệu

Lưu ý: Không nên sử dụng một thông số áp suất hoặc nhiệt độ cố định cho tất cả các model van DN15. Khả năng chịu áp và nhiệt phụ thuộc vào cấu tạo van, vật liệu thân, gioăng và actuator.

Ưu điểm nổi bật của van xiên Y khí nén inox DN15

1. Độ bền cao

Thân van bằng inox giúp sản phẩm có khả năng chống gỉ tốt, thích hợp với môi trường làm việc có độ ẩm hoặc yêu cầu cao về độ bền.

2. Khả năng chống ăn mòn tốt

Đặc biệt với phiên bản inox 316, van có thể đáp ứng tốt hơn trong các môi trường có tính ăn mòn.

3. Đóng mở nhanh

So với nhiều loại van vận hành thủ công, van khí nén có tốc độ đóng/mở nhanh, phù hợp với các dây chuyền cần đóng mở thường xuyên.

4. Dễ dàng tự động hóa

Van có thể kết hợp với van điện từ, cảm biến và PLC để xây dựng hệ thống điều khiển tự động.

5. Thiết kế nhỏ gọn

Kích thước DN15 nhỏ gọn, phù hợp với những đường ống có không gian lắp đặt hạn chế.

6. Khả năng làm việc ổn định

Cơ cấu actuator khí nén có cấu tạo tương đối đơn giản, phù hợp với môi trường công nghiệp cần vận hành liên tục.

7. Phù hợp nhiều loại môi chất

Tùy vật liệu thân và gioăng, van có thể sử dụng cho:

• Nước
• Khí nén
• Hơi
• Dầu
• Chất lỏng công nghiệp
• Một số loại hóa chất

Ứng dụng van xiên Y khí nén inox DN15

Nhờ thiết kế nhỏ gọn và khả năng điều khiển tự động, van được ứng dụng trong nhiều lĩnh vực.

Hệ thống khí nén

Van được sử dụng để đóng/mở đường khí trong các hệ thống máy móc, dây chuyền tự động hóa.

Hệ thống nước

DN15 phù hợp với các đường ống nước nhỏ trong máy móc, thiết bị và hệ thống phụ trợ.

Nhà máy thực phẩm

Van inox có thể được sử dụng trong các hệ thống yêu cầu vật liệu chống ăn mòn và dễ vệ sinh.

Ngành đồ uống

Ứng dụng trong dây chuyền xử lý nước, đồ uống và các hệ thống phụ trợ.

Ngành dược phẩm

Các phiên bản sử dụng vật liệu inox và gioăng phù hợp có thể được sử dụng trong hệ thống yêu cầu cao về vệ sinh.

Hệ thống hơi

Van angle seat có thể được sử dụng cho hơi nóng nếu model cụ thể được nhà sản xuất xác nhận đáp ứng nhiệt độ và áp suất của hệ thống.

Hệ thống hóa chất

Đối với hóa chất, cần lựa chọn chính xác inox + vật liệu gioăng dựa trên tính chất hóa học của môi chất.

Van xiên Y khí nén inox DN15 dùng cho môi chất nào?

Đây là câu hỏi rất quan trọng khi lựa chọn van.

Không phải tất cả van xiên inox DN15 đều sử dụng được cho mọi loại môi chất.

Nước

Có thể sử dụng với nước sạch và một số hệ thống nước công nghiệp tùy thông số van.

Khí nén

Đây là một trong những ứng dụng phổ biến của van khí nén.

Hơi nóng

Cần kiểm tra nhiệt độ tối đa của thân van và gioăng trước khi sử dụng.

Hóa chất

Cần kiểm tra khả năng tương thích hóa học của inox và gioăng.

Dầu

Cần lựa chọn vật liệu gioăng phù hợp với loại dầu và nhiệt độ vận hành.

Kết luận

Van xiên Y khí nén inox DN15 là giải pháp phù hợp cho các hệ thống đường ống nhỏ cần đóng/mở nhanh, tự động hóa và khả năng chống ăn mòn tốt. Thiết kế dạng góc xiên giúp van có cấu trúc nhỏ gọn, trong khi bộ truyền động khí nén cho phép tích hợp thuận tiện vào các dây chuyền tự động.
