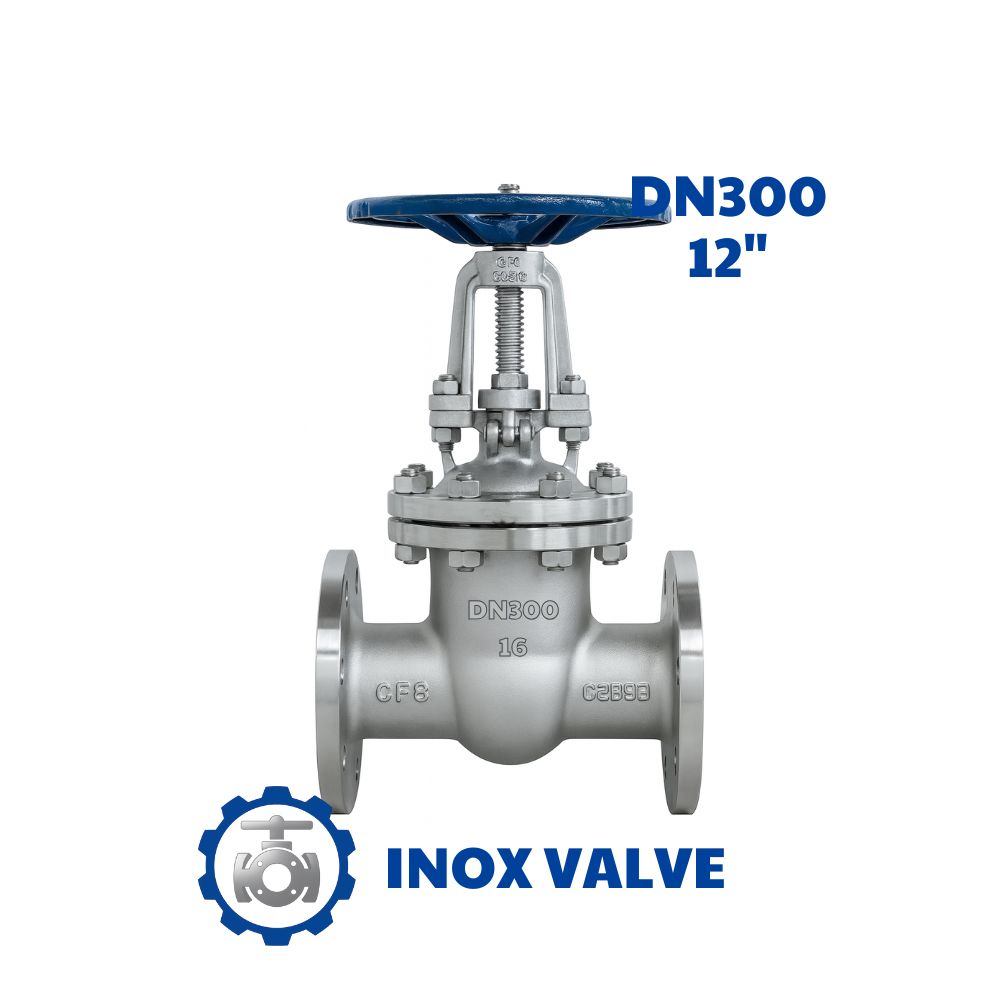

Van cổng inox mặt bích DN300

Van cổng inox mặt bích DN300 là gì?

Van cổng inox mặt bích DN300 là thiết bị đóng mở dòng chảy trên đường ống có kích thước danh nghĩa DN300 (khoảng 12 inch). DN300 chỉ là kích thước quy ước theo tiêu chuẩn ống, không phải là đường kính thật của ống. Kích thước đường kính ngoài thực tế sẽ tùy theo tiêu chuẩn ống (JIS, BS, ANSI…).

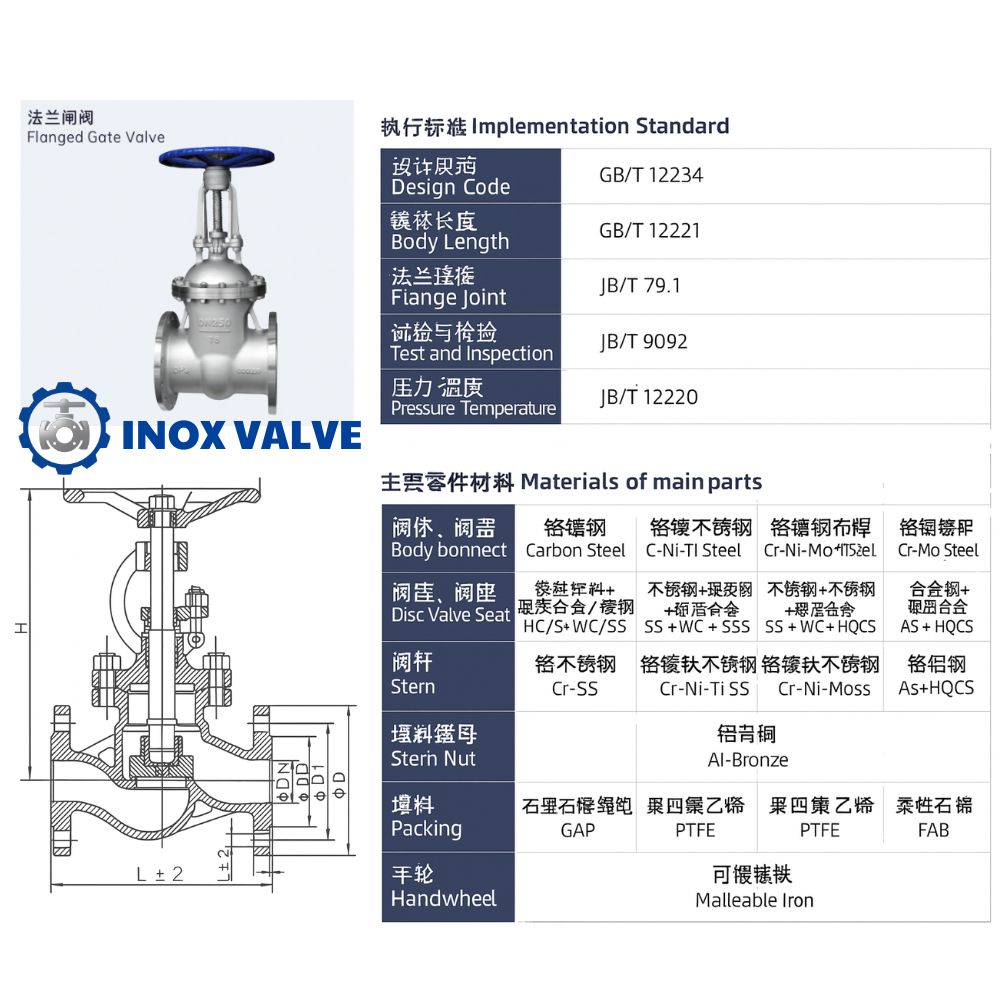

Thông số kỹ thuật van cổng inox mặt bích DN300

Cấu tạo van cổng inox mặt bích DN300

• Thân van: Chế tạo từ inox 304 hoặc 316, có hai đầu kết nối mặt bích tiêu chuẩn (JIS, BS, DIN, ANSI…) để lắp vào đường ống.
• Cánh van (đĩa van): Thường làm bằng inox 304 hoặc 316, có hình dáng tương tự như một đĩa tròn.
• Trục van: Nối liền với cánh van, có thể là ty nổi (lộ ra ngoài khi mở van) hoặc ty chìm.
• Gioăng làm kín: Làm bằng vật liệu chịu nhiệt, chịu hóa chất như PTFE, cao su, EPDM, giúp đảm bảo van kín nước khi đóng hoàn toàn.
• Tay quay: Bộ phận để người sử dụng vận hành, có thể là tay quay hoặc bộ điều khiển tự động (tùy loại van).

Nguyên lý hoạt động

• Khi tay quay được vặn, trục van sẽ quay, làm cho cánh van được nâng lên hoặc hạ xuống.
• Mở van: Cánh van được nâng lên, tạo ra một khe hở đủ lớn để lưu chất chảy qua đường ống với lưu lượng tối đa.
• Đóng van: Cánh van được hạ xuống, lấp đầy phần rỗng bên trong thân van và chặn hoàn toàn dòng chảy của lưu chất.
• Điều khiển lưu lượng: Bằng cách điều chỉnh độ cao của cánh van, có thể điều tiết lưu lượng đi qua van.

Đặc điểm nổi bật của van cổng inox mặt bích DN300

• Chống ăn mòn: Khả năng chống ăn mòn tốt, phù hợp với nhiều loại hóa chất nhẹ, nước biển, hơi nước.
• Lưu lượng lớn: Khi mở hoàn toàn, cửa van gần như không bị cản trở dòng chảy, giảm thiểu tổn thất áp suất.
• Kết nối chắc chắn: Kết nối mặt bích giúp đảm bảo độ kín khít cao, không rò rỉ và an toàn cho các hệ thống áp lực lớn.
• Độ bền cao: Chịu được nhiệt độ cao (khoảng 180°C đến 250°C tùy loại) và áp lực lớn.
• Tuổi thọ dài: Nhờ đặc tính của inox, van có tuổi thọ cao và bền bỉ trong điều kiện làm việc khắc nghiệt.
• Thẩm mỹ: Bề mặt sáng bóng, đẹp mắt, không bị oxy hóa, dễ dàng vệ sinh.

Ứng dụng Van cổng inox mặt bích DN300

• Công nghiệp thực phẩm và dược phẩm: Do khả năng chống ăn mòn và vệ sinh tốt, phù hợp với các dây chuyền sản xuất yêu cầu vệ sinh cao.
• Hóa chất: Dùng trong các nhà máy hóa chất để điều tiết dòng chảy, chống ăn mòn.
• Hệ thống nước sạch, nước thải: Sử dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải.
• PCCC: Lắp đặt trong hệ thống phòng cháy chữa cháy.
• Dầu khí: Ứng dụng trong các hệ thống đường ống dẫn dầu.

So sánh van cổng inox mặt bích DN300 với loại khác

Lưu ý khi sử dụng

• Kiểm tra áp suất và nhiệt độ:Chọn van có thông số áp lực làm việc (ví dụ: PN10, PN16) và nhiệt độ làm việc phù hợp với điều kiện hoạt động của hệ thống.
• Kiểm tra môi trường:Đảm bảo môi trường làm việc của van phù hợp với chất liệu inox, ví dụ như nước, hóa chất, khí gas….
• Kiểm tra mặt bích:Siết chặt bu lông mặt bích theo tiêu chuẩn, đảm bảo độ kín khít để tránh rò rỉ.
• Bảo trì định kỳ:Thực hiện kiểm tra và bảo trì định kỳ để đảm bảo van hoạt động tốt và kéo dài tuổi thọ.
