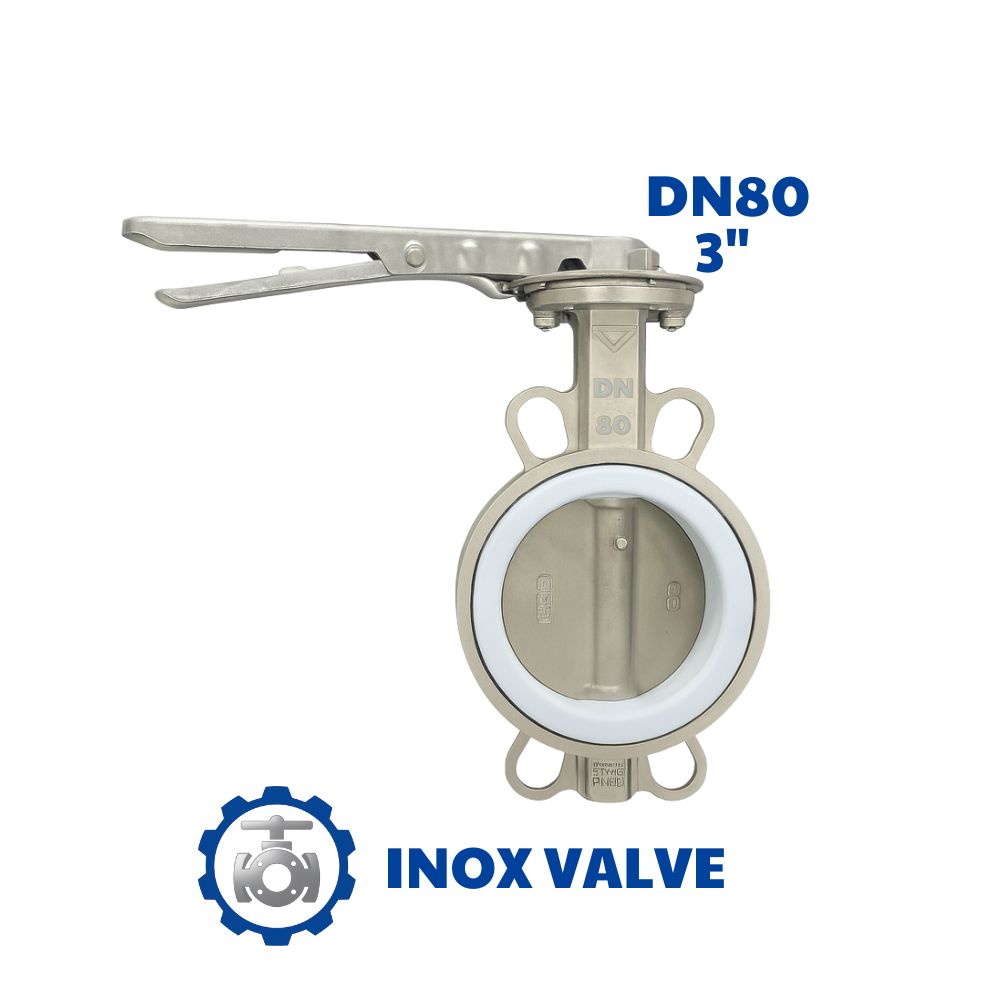

Van bướm inox tay gạt DN80
414 ₫
| Thông số | Giá trị / Chi tiết |
| Kích thước danh nghĩa | DN80 |
| Quy đổi | 3” – phi ~89 mm |
| Chất liệu thân van | Inox 304 / Inox 316 |
| Chất liệu đĩa | Inox 304 / 316 |
| Gioăng làm kín | EPDM / NBR / PTFE |
| Kiểu vận hành | Tay gạt nhiều nấc |
| Áp lực làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 – 180°C (tùy loại gioăng) |
| Kết nối | Kiểu kẹp (Wafer) |
| Tiêu chuẩn lắp đặt | JIS, BS, DIN, ANSI |
| Môi trường làm việc | Nước sạch, nước thải, hơi, dầu, thực phẩm, hóa chất loãng |
Van bướm inox tay gạt DN80 là gì?
Van bướm inox tay gạt DN80 là van dạng cánh bướm (butterfly) dùng để đóng mở và điều tiết dòng chảy trong đường ống. Kích thước DN80, tương đương 3 inch, đường kính ngoài khoảng 89 mm. Van được chế tạo từ inox 304 hoặc inox 316, mang lại khả năng chống ăn mòn, chịu áp lực và chịu nhiệt tốt, phù hợp với các môi trường: nước sạch, nước thải, hơi, dầu, hóa chất loãng và thực phẩm.
Thông số kỹ thuật van bướm inox tay gạt DN80
| Thông số | Giá trị / Chi tiết |
| Kích thước danh nghĩa | DN80 |
| Quy đổi | 3” – phi ~89 mm |
| Chất liệu thân van | Inox 304 / Inox 316 |
| Chất liệu đĩa | Inox 304 / 316 |
| Gioăng làm kín | EPDM / NBR / PTFE |
| Kiểu vận hành | Tay gạt nhiều nấc |
| Áp lực làm việc | PN10 – PN16 |
| Nhiệt độ làm việc | 0 – 180°C (tùy loại gioăng) |
| Kết nối | Kiểu kẹp (Wafer) |
| Tiêu chuẩn lắp đặt | JIS, BS, DIN, ANSI |
| Môi trường làm việc | Nước sạch, nước thải, hơi, dầu, thực phẩm, hóa chất loãng |

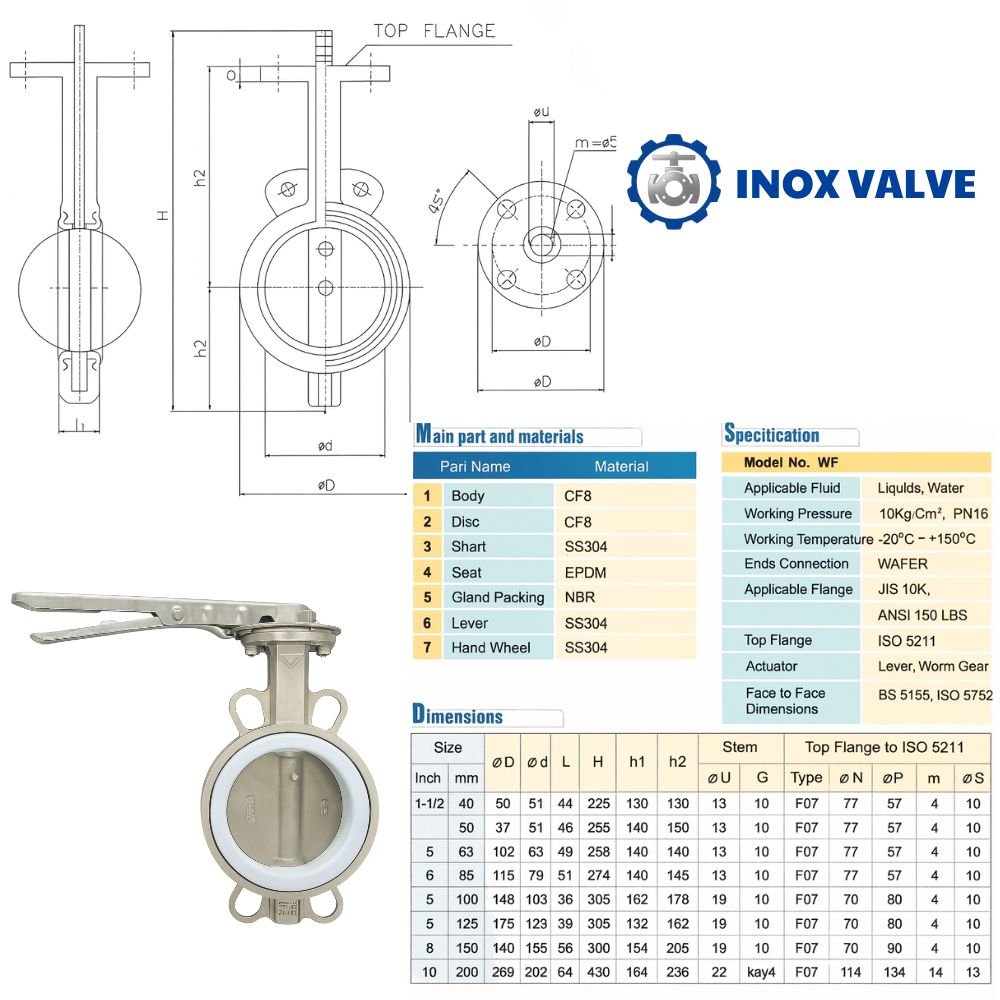

Cấu tạo van bướm inox tay gạt DN80
- Thân van:Thường làm bằng inox 304 hoặc 316.
- Đĩa van:Inox, được bọc cao su hoặc vật liệu khác.
- Trục van:Thường làm bằng thép hoặc inox.
- Gioăng làm kín:Teflon PTFE hoặc cao su EPDM.
- Tay gạt:Bộ phận điều khiển bằng tay để xoay đĩa van.
- Kiểu kết nối:Wafer, lug (tai bích), mặt bích.
Nguyên lý hoạt động
- Khi xoay tay gạt để mở van, đĩa van sẽ xoay theo, dần song song với đường ống, cho phép lưu chất chảy qua tự do (tương ứng với van mở hoàn toàn khi song song 100%).
- Khi xoay tay gạt để đóng van, đĩa van xoay đến vị trí vuông góc với dòng chảy, chặn hoàn toàn lưu chất (tương ứng với van đóng hoàn toàn khi vuông góc 100%).
- Khi đĩa van ở các góc trung gian (ví dụ 45 độ), van được coi là bán mởvà có thể dùng để điều tiết lưu lượng, tuy nhiên không khuyến khích vì có thể gây hư hại.
Đặc điểm
- Đóng mở nhanh:Chỉ cần xoay tay gạt 90 độ là van đã đóng hoặc mở hoàn toàn.
- Vận hành đơn giản:Thao tác bằng tay gạt, không yêu cầu chuyên môn kỹ thuật cao.
- Chịu được áp lực cao:Phù hợp với các hệ thống có áp lực làm việc nhất định (ví dụ PN16).
- Độ bền cao:Do được làm từ chất liệu inox.
- Nhỏ gọn:Thiết kế không chiếm nhiều diện tích lắp đặt.
- Linh hoạt:Có thể lắp đặt ở nhiều phương hướng (đứng, ngang).
Ứng dụng van bướm inox tay gạt DN80
- Hệ thống cấp thoát nước:Dân dụng, công nghiệp.
- Hệ thống phòng cháy chữa cháy:Điều khiển dòng chảy của nước.
- Hệ thống HVAC:Điều hòa không khí và thông gió.
- Ngành công nghiệp:Sản xuất thực phẩm, hóa chất, xăng dầu, khí.
So sánh van bướm inox tay gạt DN80 với các loại khác
| Tiêu chí | Inox tay gạt DN80 | Gang tay gạt DN80 |
| Chất liệu | Inox 304/316 | Gang cầu / gang xám |
| Chống ăn mòn | Rất cao | Trung bình |
| Trọng lượng | Nhẹ | Nặng hơn |
| Giá thành | Cao hơn | Rẻ hơn |
| Môi trường phù hợp | Hóa chất, thực phẩm, nước biển | Nước sạch, khí nén |
| Tuổi thọ | 10–20 năm | 5–10 năm |
| Độ sạch – an toàn | Cao, đạt chuẩn thực phẩm | Không phù hợp thực phẩm |
Lưu ý khi sử dụng
- Không nên điều tiết:Không nên để van ở vị trí “bán mở” trong thời gian dài để tránh làm hỏng đĩa van do ma sát.
- Kiểm tra thường xuyên:Cần kiểm tra, vệ sinh và tra dầu định kỳ để đảm bảo van hoạt động tốt.
- Bảo dưỡng:Sau khoảng 2-3 năm sử dụng, nên tháo van ra để kiểm tra và bảo dưỡng sâu bên trong. Nếu phát hiện hỏng hóc, cần thay thế.
