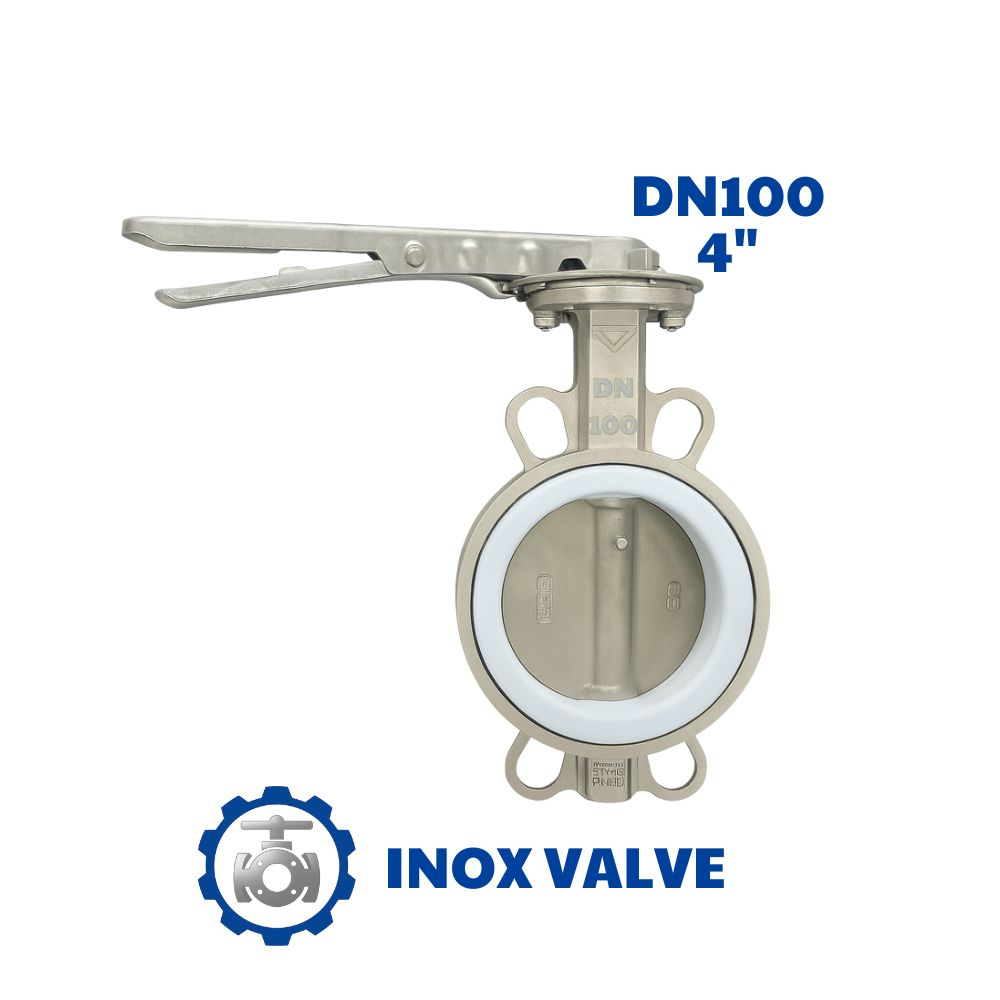

Van bướm inox tay gạt DN100

Van bướm inox tay gạt DN100 là gì?

Van bướm inox tay gạt DN100 là loại van sử dụng đĩa inox để đóng mở và điều tiết dòng chảy trong đường ống. Van có kích thước danh nghĩa DN100, tương đương 4 inch và dùng cho đường ống có đường kính ngoài khoảng 114 mm. Van được vận hành bằng tay gạt, tức là van có bộ phận điều khiển bằng cần gạt đơn giản, cho phép người sử dụng đóng mở nhanh, chuyển trạng thái chỉ bằng một thao tác gạt nhẹ.

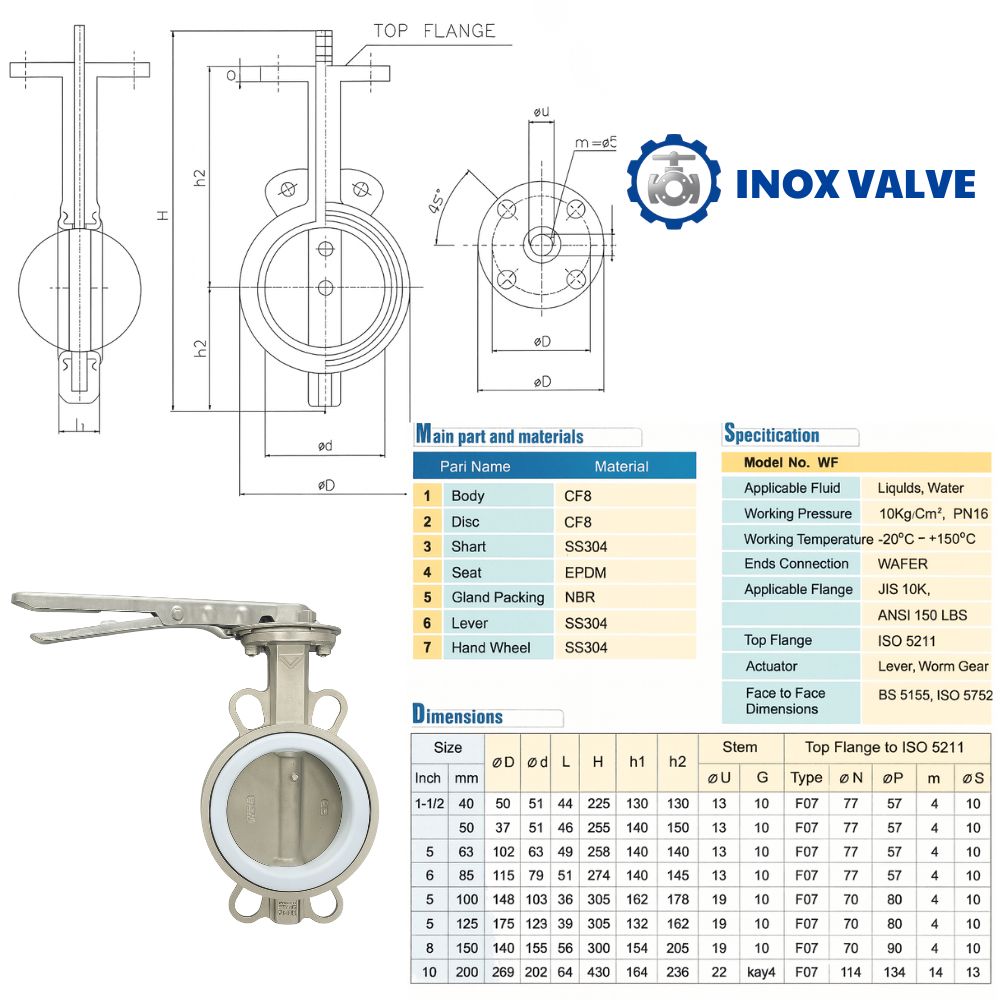

Thông số kỹ thuật van bướm inox tay gạt DN100

Dưới đây là bảng thông số kỹ thuật chi tiết để giúp khách hàng và kỹ sư lựa chọn phù hợp:

Cấu tạo

• Thân van: Cấu trúc khung sườn, làm từ inox, có vai trò cố định các bộ phận khác.
• Đĩa van: Bộ phận chính, thường làm từ inox, chịu áp lực và ăn mòn trực tiếp từ lưu chất, có nhiệm vụ đóng/mở.
• Trục van: Nối từ tay gạt đến đĩa van, truyền động để đĩa van xoay. Chất liệu thường là inox.
• Tay gạt: Bộ phận điều khiển thủ công, chỉ cần xoay một góc 90 độ để đóng hoặc mở van.
• Gioăng làm kín: Thường làm từ cao su EPDM hoặc NBR, có vai trò làm kín giữa đĩa van và thân van.

Nguyên lý hoạt động

• Khi mở: Kéo tay gạt để đĩa van xoay song song với dòng chảy, cho phép lưu chất đi qua van.
• Khi đóng: Xoay tay gạt để đĩa van xoay vuông góc với dòng chảy, chặn hoàn toàn lưu chất.

Đặc điểm van bướm inox tay gạt DN100

• Đóng mở nhanh: Chỉ cần xoay tay gạt 90 độ để hoàn thành thao tác.
• Chống ăn mòn: Thường làm từ inox 304 hoặc 316, có khả năng chống gỉ sét tốt.
• Chịu nhiệt độ cao: Có thể hoạt động trong môi trường có nhiệt độ lên đến
• Thiết kế nhỏ gọn: Kích thước nhỏ gọn, không chiếm nhiều diện tích lắp đặt.
• Hoạt động êm ái: Vận hành nhẹ nhàng, ít gây tiếng ồn hoặc rung lắc.
• Lắp đặt linh hoạt: Có thể lắp đặt theo nhiều phương hướng khác nhau như đứng, ngang.

Ứng dụng của van bướm inox tay gạt DN100

• Hệ thống cấp thoát nước: Trong trạm bơm, hệ thống xử lý nước thải.
• Ngành công nghiệp: Sản xuất thực phẩm, đồ uống.
• Ngành hóa chất: Dẫn hóa chất, dầu khí, hơi nóng.
• Hệ thống phòng cháy chữa cháy: PCCC.
• Các ứng dụng khác: Dẫn khí nén, nước biển.

Bảng so sánh nhanh

Lưu ý khi sử dụng

• Vị trí hoạt động: Không nên để đĩa van ở vị trí xoay 15-75 độ trong thời gian dài, vì có thể gây ra tiếng ồn và làm giảm tuổi thọ van do ma sát.
• Chọn loại vật liệu phù hợp: Chọn loại inox phù hợp với môi trường lưu chất để đảm bảo hiệu quả và tuổi thọ của van.
• Kiểm tra và bảo dưỡng: Thường xuyên kiểm tra tình trạng hoạt động của van và thực hiện bảo dưỡng định kỳ để đảm bảo an toàn và hiệu quả.
