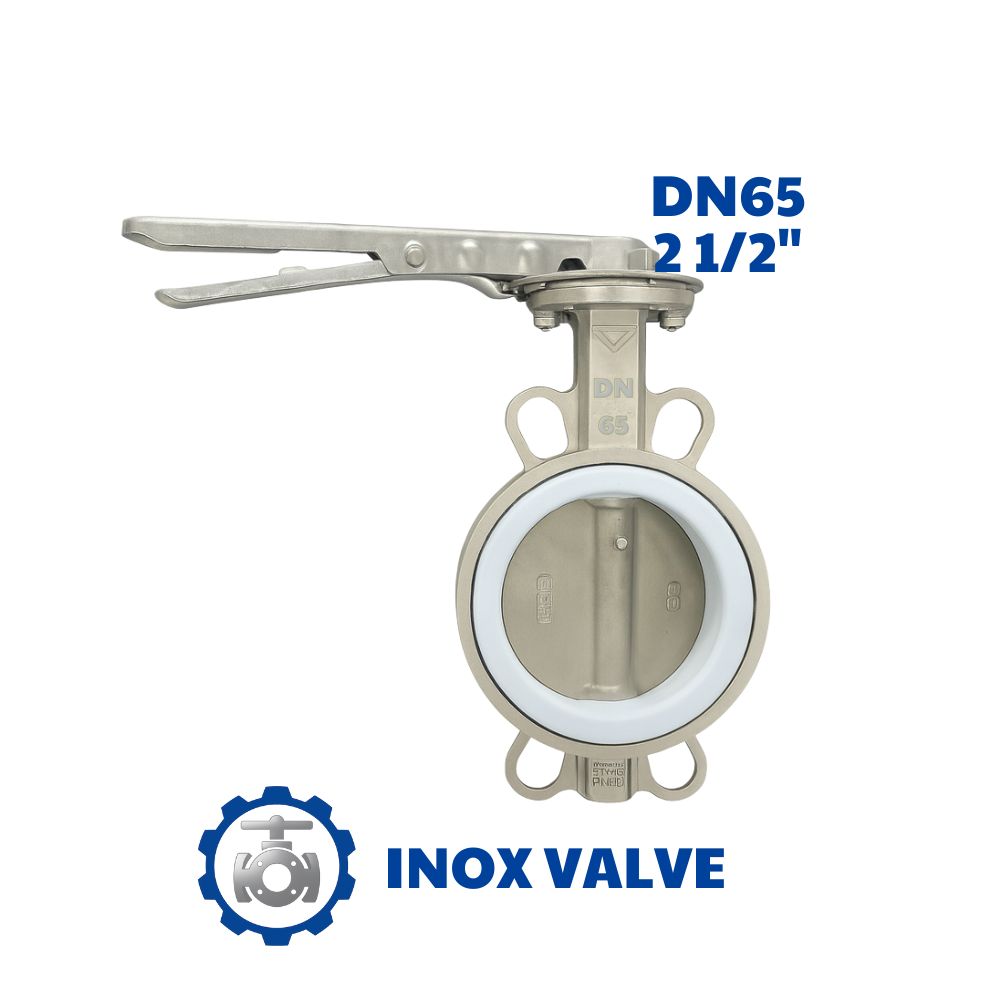

Van bướm inox tay gạt DN65

Van bướm inox tay gạt DN65 là gì?

Van bướm inox tay gạt DN65 là van dạng cánh bướm (butterfly) dùng để đóng mở và điều tiết dòng chảy trong đường ống. Kích thước DN65, tương đương 2.5 inch với đường kính ngoài khoảng 76 mm.

Van được chế tạo từ inox 304 hoặc inox 316, mang lại khả năng chống ăn mòn, chịu áp lực và nhiệt tốt, phù hợp với nước sạch, hơi nóng, dầu, hóa chất loãng và thực phẩm.

Van vận hành bằng tay gạt (lever), giúp đóng/mở nhanh, thao tác đơn giản, tay gạt có nấc khóa để điều chỉnh lưu lượng theo từng mức, thuận tiện cho các hệ thống cần điều tiết dòng chảy thường xuyên.

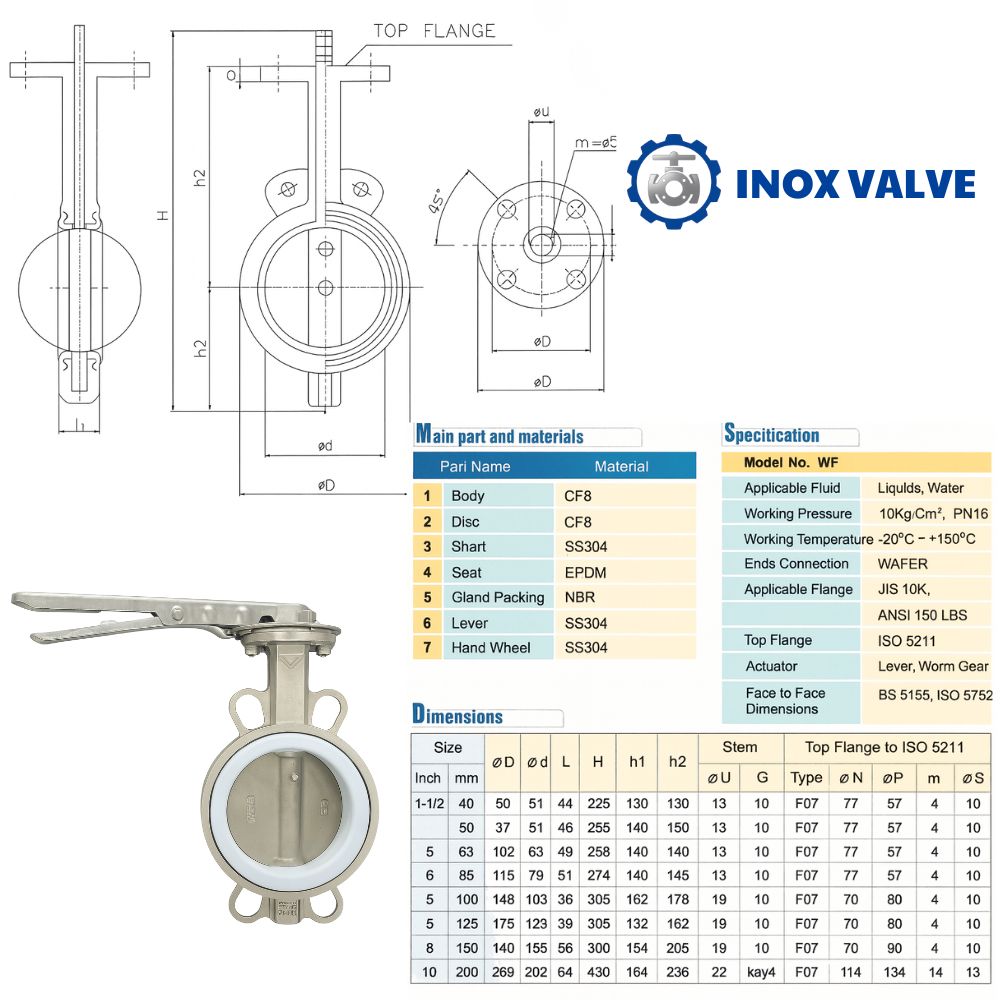

Thông số kỹ thuật van bướm inox tay gạt DN65

Cấu tạo van bướm inox tay gạt DN65

• Thân van:Thường làm từ inox 304 hoặc 316, có nhiệm vụ bao bọc và bảo vệ các bộ phận bên trong, có khả năng chịu áp lực cao (ví dụ: đến 25 kgf/cm³).
• Cánh van:Là bộ phận chính để đóng mở và điều tiết dòng chảy. Cánh van có hình dạng giống cánh bướm và được làm bằng inox.
• Trục van:Nối giữa bộ điều khiển tay gạt và cánh van, giúp truyền chuyển động.
• Vòng đệm:Vòng đệm bằng cao su (NBR/EPDM) hoặc Teflon giúp làm kín, ngăn chặn rò rỉ giữa thân van và cánh van.
• Tay gạt:Bộ phận điều khiển thủ công, cho phép người dùng đóng, mở hoặc điều tiết dòng chảy bằng cách xoay theo các nấc khác nhau.

Nguyên lý hoạt động

• Van hoạt động dựa trên nguyên lý xoay đĩa van để điều tiết dòng chảy lưu chất đi qua đường ống.
• Khi bạn sử dụng tay gạt, bạn sẽ xoay cánh van quanh trục.
• Khi cánh van song song với dòng chảy (0 độ), van mở hoàn toàn.
• Khi cánh van vuông góc với dòng chảy (90 độ), van đóng hoàn toàn, ngăn không cho lưu chất đi qua.
• Khoảng giữa 0 và 90 độ, van cho phép điều tiết lưu lượng dòng chảy theo ý muốn.

So sánh Van bướm inox tay gạt DN65 với loại khác

Đặc điểm

• Chống ăn mòn:Được chế tạo từ inox cao cấp nên có khả năng chống ăn mòn tốt, bền bỉ trong nhiều môi trường khắc nghiệt.
• Vận hành dễ dàng:Tay gạt giúp thao tác đóng mở nhanh chóng, dễ dàng, không cần nhiều sức lực, phù hợp với người dùng phổ thông.
• Độ bền cao:Thiết kế chắc chắn giúp van chịu được áp lực cao và có tuổi thọ lâu dài.
• Thiết kế tiên tiến:Có thể có thiết kế lệch tâm để giảm mô-men xoắn, giúp van đóng mở êm ái, ít tạo bọt và ít gây tiếng ồn.
• Kích thước tiêu chuẩn:DN65 tương đương với đường kính 2.5 inch hoặc 73mm, dễ dàng lắp đặt vào hệ thống đường ống có kích thước tương đương.

Ứng dụng của van bướm inox tay gạt DN65

• Hệ thống cấp thoát nước:Sử dụng trong hệ thống cấp nước sinh hoạt, nước nóng, nước xử lý ở các tòa nhà, khu dân cư và nhà máy.
• Ngành công nghiệp thực phẩm và hóa chất:Phù hợp với các ứng dụng trong sản xuất thực phẩm, đồ uống, hóa chất ăn mòn, dược phẩm, nhờ đặc tính chống ăn mòn và vệ sinh của inox.
• Hệ thống dẫn dầu và khí:Dùng để đóng mở, điều tiết các dòng chảy của xăng dầu, khí gas, hơi nóng.
• Các ngành công nghiệp khác:Có thể lắp đặt trong hệ thống làm mát, bình chứa khí, đóng tàu và hệ thống thủy điện, PCCC.
