Van bi 3 ngã inox DN25

Van bi 3 ngã inox DN25 là gì?

Van bi 3 ngã inox DN25 là dòng van bi có 3 cửa kết nối, được sử dụng để chuyển hướng, phân chia hoặc trộn dòng chảy trên hệ thống đường ống kích thước DN25 (1 inch – phi 33.4 mm). Van được làm bằng inox 304 hoặc inox 316, có độ bền cao, chịu ăn mòn tốt và hoạt động ổn định trong các môi trường nước, khí, dầu và hóa chất.

Van có hai kiểu bi thông dụng:

• L-port (dạng chữ L): dùng để đổi hướng dòng chảy.
• T-port (dạng chữ T): dùng để chia hoặc hòa trộn dòng.

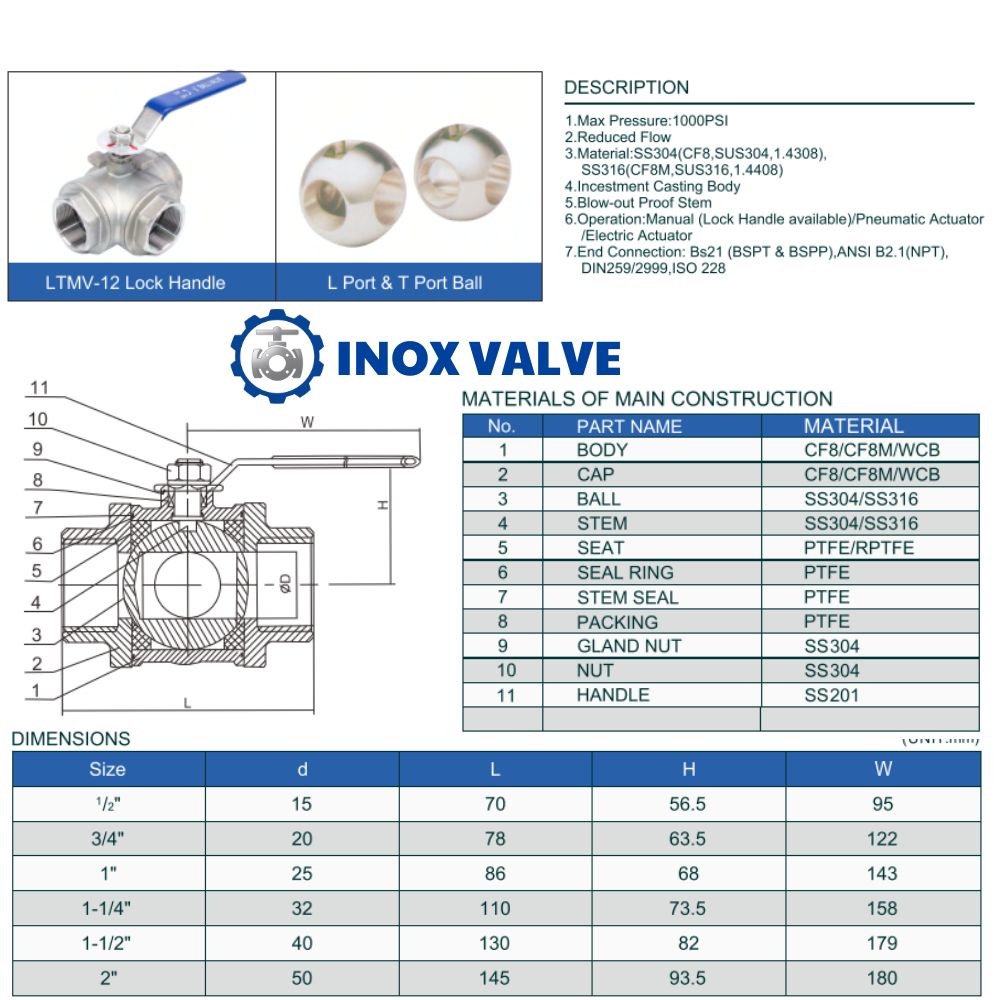

Thông số kỹ thuật van bi 3 ngã inox DN25

Cấu tạo van bi 3 ngã inox DN25

• Thân van:Chế tạo từ inox (ví dụ: inox 304, 316), là bộ phận bao bọc các bộ phận khác.
• Trục van:Làm từ inox hoặc thép hợp kim, có độ cứng vững.
• Bi van:Được làm từ inox, có lỗ xuyên tâm để điều khiển dòng chảy.
• Gioăng làm kín:Thường làm từ Teflon (PTFE) để chống rò rỉ.
• Bộ phận kết nối:Kết nối với đường ống bằng ren, mặt bích.
• Bộ phận điều khiển:Tay gạt.

Nguyên lý hoạt động

• Van bi 3 ngã có thiết kế bi van đặc biệt dạng chữ L hoặc T, cho phép điều hướng dòng chảy theo các hướng khác nhau.
• Khi xoay trục:Dòng lưu chất đi qua van tùy thuộc vào vị trí của lỗ trên bi van.
• Dạng chữ L:Cho phép dòng chảy đi qua từ cửa thứ nhất ra cửa thứ hai, hoặc chỉ cho chảy qua một mình cửa thứ nhất.
• Dạng chữ T:Cho phép dòng chảy đi thẳng hoặc chuyển hướng sang hai cửa khác, hoặc cho chảy ra cả ba cửa cùng lúc (tùy cấu tạo bi).

Ưu điểm van bi 3 ngã inox DN25

• Đa năng:Có thể phân dòng, trộn dòng hoặc chuyển hướng dòng chảy chỉ với một thiết bị, thay thế cho nhiều van 2 ngã thông thường.
• Chống ăn mòn:Do được làm từ inox, van chịu được môi trường hóa chất, nước và các chất lỏng khác một cách hiệu quả.
• Độ bền cao:Chịu được áp lực và nhiệt độ cao, có tuổi thọ sử dụng lâu dài.
• Dễ lắp đặt:Có thể kết nối với đường ống bằng ren hoặc mặt bích, tiết kiệm không gian và chi phí lắp đặt.
• Vận hành linh hoạt:Có thể sử dụng điều khiển bằng tay gạt hoặc tự động bằng điện/khí nén.

Lưu ý

• Lựa chọn kiểu van L hay T:Tùy thuộc vào yêu cầu cụ thể của hệ thống. Van T dùng để trộn hoặc phân dòng lưu chất ra/vào cùng lúc, còn van L dùng để chuyển hướng dòng chảy đơn giản.
• Kiểm tra thông số:Cần kiểm tra các thông số như nhiệt độ, áp suất, vật liệu chế tạo, và phương pháp kết nối có phù hợp với môi trường làm việc và đường ống hay không.
• Bảo trì định kỳ:Thực hiện bảo trì định kỳ để đảm bảo van hoạt động hiệu quả và tránh rò rỉ, kéo dài tuổi thọ.
• Lưu ý về vật liệu:Inox có thể bị ăn mòn bởi một số loại axit mạnh, cần lựa chọn đúng loại inox (ví dụ: inox 316 cho môi trường có axit cao).

Ứng dụng của van bi 3 ngã inox DN25

Van bi 3 ngã inox DN25 được dùng trong nhiều hệ thống đường ống vừa và nhỏ như:

• Hệ thống chia hoặc trộn dòng lưu chất
• Dây chuyền chế biến thực phẩm – đồ uống
• Hệ thống lọc nước sạch – xử lý nước thải
• Nhà máy hóa chất – dược phẩm
• Hệ thống đường ống dẫn khí nén – hơi nóng
• Đường ống dẫn dầu, dung môi, xăng nhẹ
• Ứng dụng trong các hệ thống tự động hóa (khi kết hợp điện/khí nén)

Kết luận

Van bi 3 ngã inox DN25 là lựa chọn tối ưu cho các hệ thống cần điều phối dòng chảy linh hoạt. Với độ bền cao, khả năng chống ăn mòn và tính đa dụng, van phù hợp với nhiều lĩnh vực công nghiệp và dân dụng.
