Van bi 3 ngã inox DN15

Van bi 3 ngã inox DN15 là gì?

Van bi 3 ngã inox DN15 là loại van bi có 3 cửa kết nối dùng để đổi hướng hoặc phân chia dòng chảy trên hệ thống đường ống kích thước DN15 (1/2 inch – phi 21.3 mm). Van được làm bằng inox 304 hoặc inox 316, có khả năng chống ăn mòn, chịu áp lực tốt và độ kín cao.

Van có hai dạng phổ biến:

• L-port (chữ L): chuyển hướng dòng chảy.
• T-port (chữ T): phân dòng hoặc trộn dòng.

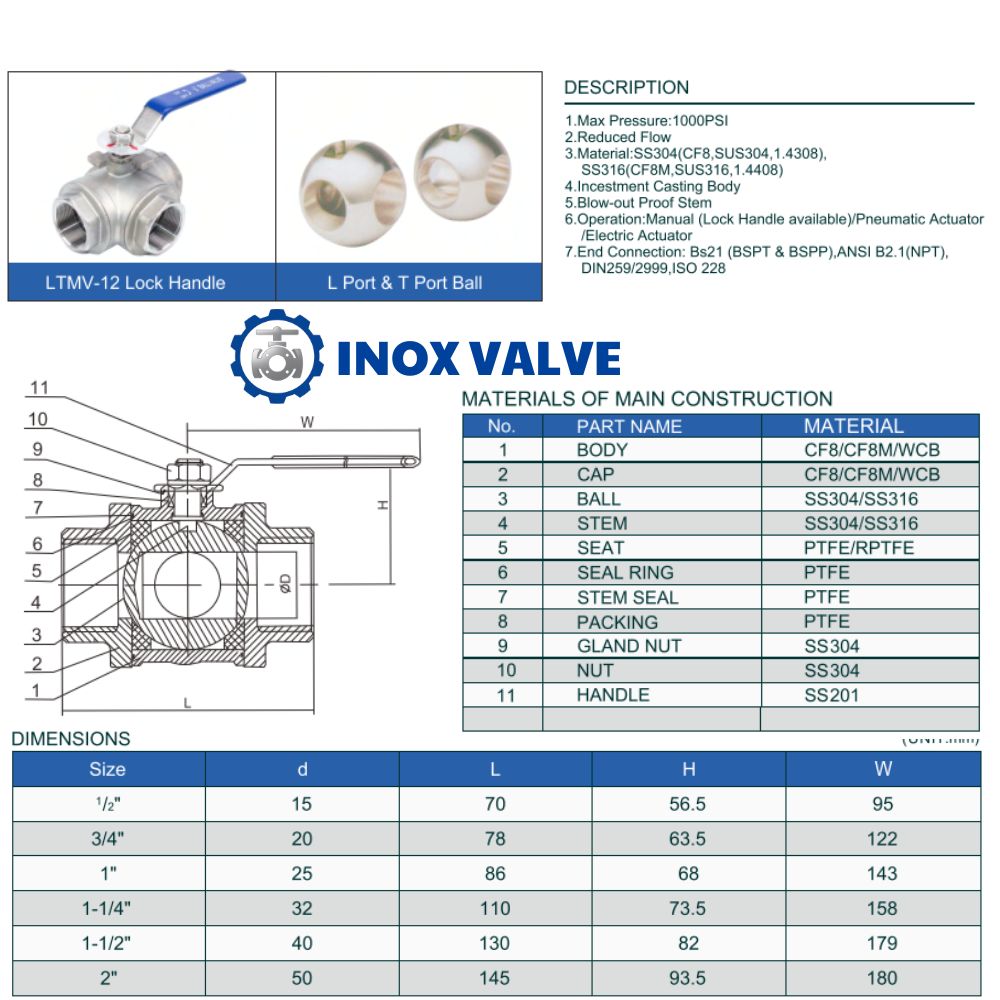

Thông số kỹ thuật van bi 3 ngã inox DN15

Cấu tạo

• Thân van:Được làm từ vật liệu inox, có 3 cửa kết nối với đường ống.
• Bi van:Có dạng hình cầu với lỗ được khoét theo hình chữ L hoặc T, giúp điều hướng dòng chảy.
• Trục van:Kết nối bi van với bộ điều khiển, truyền chuyển động để xoay bi van.
• Giăng làm kín:Thường làm từ PTFE hoặc EPDM, có nhiệm vụ làm kín và bảo vệ bi van khỏi ma sát với thân van.
• Bộ điều khiển: tay gạt cơ học để đóng/mở hoặc điều chỉnh van.

Nguyên lý hoạt động

Kiểu L (L-port):

• Trạng thái mở:Lưu chất đi từ một đầu vào và phân luồng ra hai đầu ra còn lại.
• Trạng thái đóng/chuyển hướng:Lưu chất đi vào một đầu và chỉ ra một trong hai đầu còn lại, hoặc đóng hoàn toàn một đầu.

Kiểu T (T-port):

• Trạng thái mở:Lưu chất có thể đi qua cả ba cửa hoặc hai cửa tùy vị trí xoay.
• Trạng thái trộn:Lưu chất từ hai đường vào có thể được trộn với nhau và chảy ra cửa chung.

Ưu điểm

• Đa chức năng:Có thể sử dụng để phân chia dòng chảy (kiểu L) hoặc trộn dòng chảy (kiểu T), hoặc đơn giản là đóng/mở.
• Chống ăn mòn tốt:Chất liệu inox giúp van bền bỉ và phù hợp với nhiều môi trường, kể cả hóa chất.
• Linh hoạt:Có nhiều lựa chọn về kiểu kết nối (ren, bích), phương thức điều khiển (tay gạt, điện, khí nén) và vật liệu.
• Dễ dàng vệ sinh và bảo dưỡng:Một số loại van có thiết kế 3 mảnh giúp việc tháo lắp để vệ sinh trở nên đơn giản.

Lưu ý khi sử dụng

• Chọn đúng kiểu van:Lựa chọn van có lỗ dạng L (chuyển hướng) hoặc T (trộn) tùy thuộc vào mục đích sử dụng thực tế.
• Kiểm tra định kỳ:Cần kiểm tra và vệ sinh van định kỳ, đặc biệt là trong các ngành công nghiệp thực phẩm, dược phẩm để đảm bảo vệ sinh và tuổi thọ.
• Lựa chọn áp lực làm việc:Chọn van có áp lực làm việc (ví dụ PN16, PN25) phù hợp với hệ thống.
• Kiểm tra chất liệu:Đảm bảo chất liệu inox phù hợp với môi trường lưu chất để tránh ăn mòn.

Ứng dụng của van bi 3 ngã inox DN15

Van được sử dụng rộng rãi trong:

• Hệ thống phân chia hoặc chuyển hướng dòng chảy
• Nhà máy thực phẩm – đồ uống
• Hệ thống lọc nước – xử lý nước thải
• Nhà máy hóa chất, dược phẩm
• Dầu – khí – dung môi
• Hệ thống khí nén – hơi nóng
• Các đường ống kích thước nhỏ cần điều phối dòng

Kết luận

Van bi 3 ngã inox DN15 là thiết bị tối ưu cho các hệ thống cần chia, trộn hoặc chuyển hướng dòng chảy trên đường ống kích thước nhỏ. Với vật liệu inox bền bỉ, độ kín cao và cấu tạo linh hoạt (L-port & T-port), van được sử dụng trong nhiều ngành công nghiệp từ nước, khí nén, dầu đến hóa chất.
