Van bi 3 ngã inox DN20

Van bi 3 ngã inox DN20 là gì?

Van bi 3 ngã inox DN20 là loại van bi có 3 cửa kết nối, dùng để phân chia, trộn hoặc chuyển hướng dòng chảy trên hệ thống đường ống kích thước DN20 (3/4 inch – phi 26.7 mm). Van được chế tạo bằng inox 304 hoặc inox 316, có độ bền cao, chống ăn mòn hiệu quả và chịu áp lực tốt.

Hai dạng bi thông dụng:

• L-port (dạng chữ L): chuyển hướng dòng chảy.
• T-port (dạng chữ T): phân chia hoặc trộn dòng

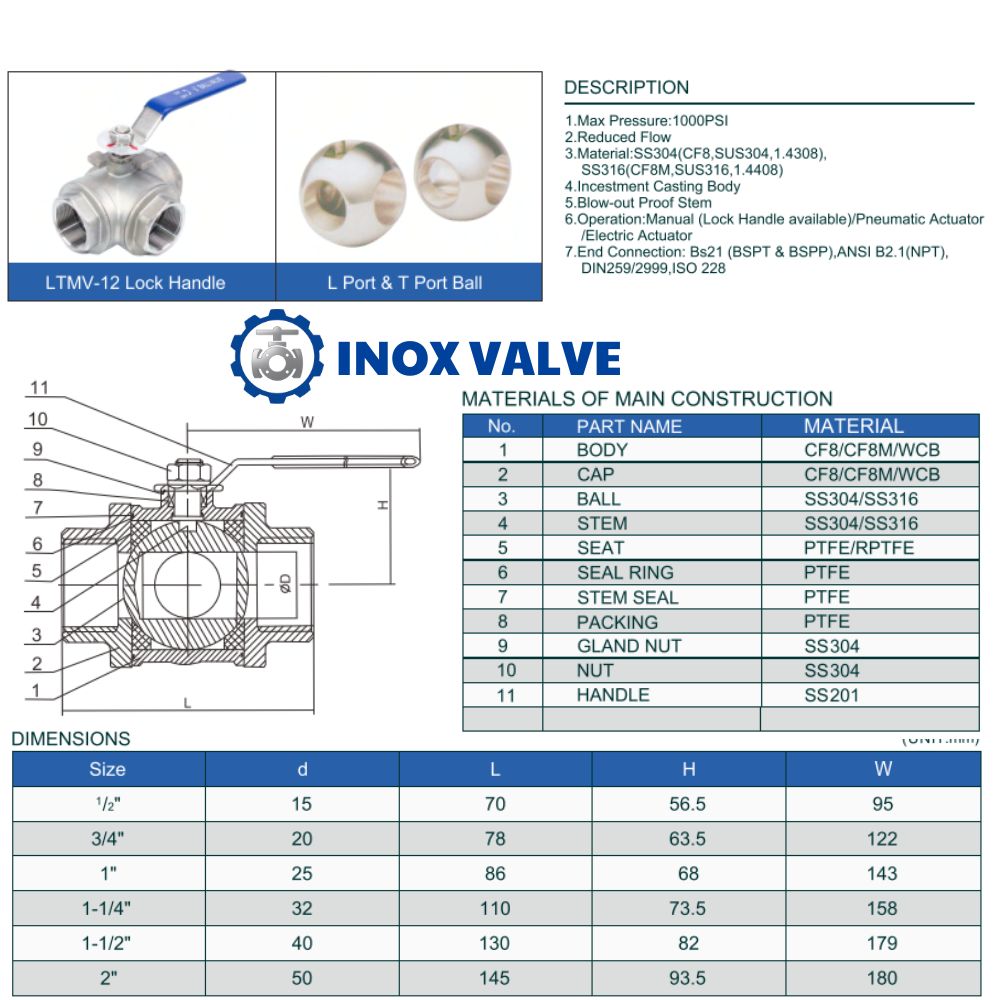

Thông số kỹ thuật van bi 3 ngã inox DN20

Cấu tạo Van bi 3 ngã inox DN20

• Thân van: Làm bằng inox (304, 316), gang, đồng, thép, được thiết kế 3 cửa để kết nối với đường ống.
• Bi van: Hình cầu, làm bằng inox, bên trong có lỗ dạng chữ L hoặc chữ T để điều hướng dòng chảy.
• Trục van: Nối quả bi với bộ phận điều khiển, có nhiệm vụ làm quay bi để đóng mở.
• Gioăng làm kín: Làm bằng vật liệu như PTFE, EPDM để ngăn chặn rò rỉ lưu chất.
• Bộ phận điều khiển: Có thể là tay gạt, bộ điều khiển điện (điện áp 220, 24V) hoặc bộ điều khiển khí nén.
• Kiểu kết nối: Nối ren

Nguyên lý hoạt động

• Với bi chữ L: Dòng chảy đi từ 1 ngã vào và có thể đi ra 1 ngã hoặc 2 ngã khác, cho phép đóng hoặc chuyển hướng dòng chảy.
• Với bi chữ T: Dòng chảy có thể đi qua cả 3 ngã.
• Thao tác: Xoay bộ điều khiển (tay gạt, điện, khí nén) sẽ làm quay trục và bi van, thay đổi vị trí các lỗ, từ đó kiểm soát dòng chảy.

Ưu điểm Van bi 3 ngã inox DN20

• Đa năng: Có thể điều hướng dòng chảy theo 2 hoặc 3 hướng.
• Độ bền cao: Chống ăn mòn, chịu áp lực, chịu nhiệt tốt nhờ vật liệu inox.
• Linh hoạt: Phù hợp với nhiều hệ thống và môi trường lưu chất khác nhau.
• Dễ lắp đặt và sửa chữa: Thiết kế gọn gàng, có nhiều kiểu kết nối khác nhau.
• Hoạt động tin cậy: Đảm bảo kín khít, không rò rỉ khi đóng và vận hành êm ái.

Lưu ý

• Xác định kiểu bi: Lựa chọn bi chữ L hoặc chữ T dựa vào nhu cầu điều hướng dòng chảy cụ thể.
• Chọn vật liệu phù hợp: Chọn inox 304, 316 hoặc các vật liệu khác tùy thuộc vào môi trường làm việc (nhiệt độ, áp lực, loại hóa chất).
• Kiểu kết nối: Chọn kiểu kết nối ren hoặc mặt bích phù hợp với hệ thống đường ống.
• Kiểm tra thông số: Đảm bảo thông số áp lực, nhiệt độ của van phù hợp với yêu cầu của hệ thống.

Ứng dụng của van bi 3 ngã inox DN20

Van bi 3 ngã inox DN20 được sử dụng rộng rãi trong:

• Hệ thống phân chia hoặc trộn dòng lưu chất
• Nhà máy thực phẩm – đồ uống
• Hệ thống xử lý nước sạch, nước thải
• Công nghiệp hóa chất, dược phẩm
• Hệ thống khí nén, hơi nóng
• Đường ống dẫn dầu, dung môi
• Hệ thống đường ống nhỏ cần điều phối dòng linh hoạt

Kết luận

Van bi 3 ngã inox DN20 là giải pháp hiệu quả cho các hệ thống cần chuyển hướng, chia hoặc hòa trộn dòng chảy. Với chất liệu inox bền bỉ, độ kín cao và khả năng làm việc trong nhiều môi trường khác nhau, van phù hợp cho cả công nghiệp và dân dụng.
