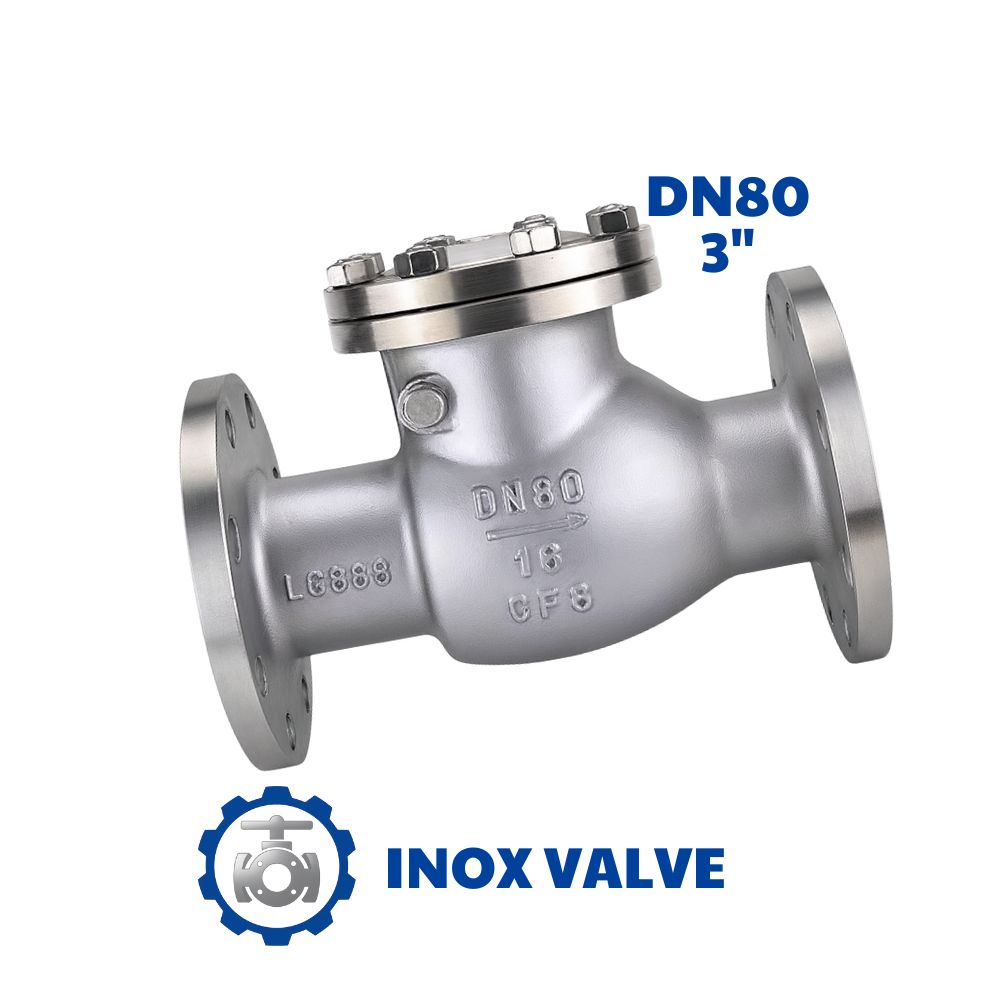

Van 1 chiều lá lật inox DN80

Van 1 chiều lá lật inox DN80 là gì?

Van 1 chiều lá lật inox DN80 (kích thước 80mm – 3 inch – phi ~90) là thiết bị cho phép dòng chất lỏng đi theo một chiều duy nhất, đồng thời ngăn dòng chảy ngược quay trở lại hệ thống. Van hoạt động dựa trên cơ chế lá lật bản lề, đóng mở tự động nhờ áp lực chất lỏng, hoàn toàn không sử dụng năng lượng.

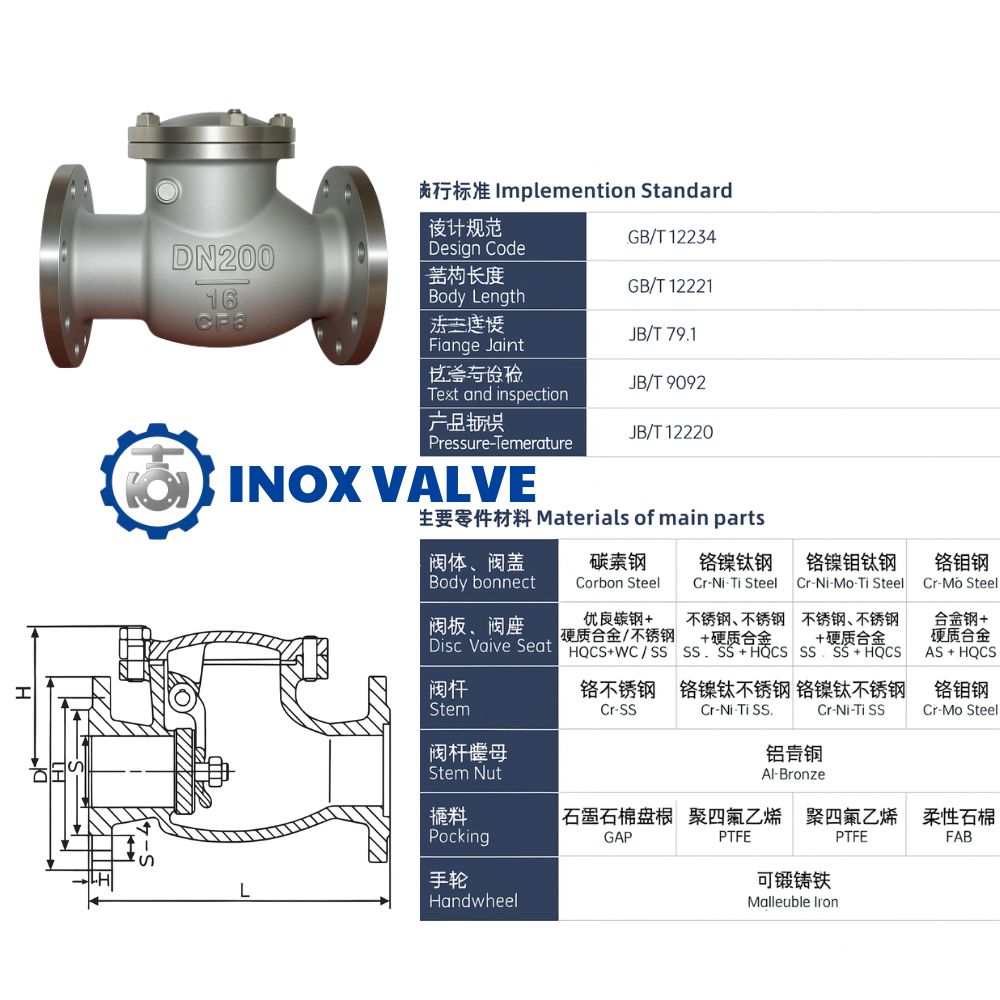

Cấu tạo

• Thân van:Vỏ ngoài của van, thường làm bằng inox để chống ăn mòn và áp lực cao. Hai đầu nối có thể là kiểu mặt bích (DN80 tương đương đường kính ống 89mm) hoặc nối ren.
• Nắp van:Nằm ở phía trên thân van, có thể tháo rời để bảo dưỡng, thường được gắn với thân van bằng bu lông hoặc ren.
• Trục van:Một trục ngang cố định bên trong thân van, được gắn vào lá van làm điểm tựa để lá van có thể lật lên xuống.
• Lá van (Đĩa van):Bộ phận chính để đóng/mở van, thường làm bằng inox để chịu được môi trường lưu chất. Lá van được nối với trục van và có thể lật lên/xuống.

Nguyên lý hoạt động

1. Trạng thái mở:Khi dòng chảy đi theo chiều từ cửa vào đến cửa ra, áp lực của dòng chảy đủ lớn sẽ đẩy lá van lật lên, cho phép lưu chất đi qua van một cách dễ dàng.
2. Trạng thái đóng:Khi dòng chảy dừng lại hoặc áp lực giảm xuống, lá van sẽ tự động hạ xuống vị trí ban đầu do trọng lượng của chính nó và áp lực của dòng chảy ngược từ phía cửa ra. Lá van sẽ ép kín vào cửa van, ngăn chặn hoàn toàn dòng chảy ngược.

Ưu điểm van 1 chiều lá lật inox DN80

• Vận hành tự động:Hoạt động hoàn toàn nhờ áp lực của dòng chảy mà không cần tác động từ bên ngoài.
• Chống ăn mòn:Được làm từ inox cao cấp như SUS 304, van có độ bền cao, khả năng chống gỉ sét và chịu được nhiều môi trường khắc nghiệt như hóa chất, nước muối, nhiệt độ cao.
• Ngăn dòng chảy ngược:Chức năng chính là ngăn dòng chảy ngược, bảo vệ máy bơm, thiết bị và toàn bộ hệ thống khỏi hư hỏng do áp lực bất thường.
• Thiết kế và lắp đặt:Kích thước DN80 phù hợp với đường ống phi 89mm, kết nối mặt bích chắc chắn và dễ dàng lắp đặt, sửa chữa.
• Vận hành êm ái:Thiết kế lá lật với gioăng đệm giúp van vận hành êm, giảm tiếng ồn và chống rung lắc.
• Bảo trì đơn giản:Có thể bảo trì, vệ sinh bên trong mà không cần tháo van ra khỏi hệ thống, chỉ cần tháo nắp van.

Thông số kỹ thuật van 1 chiều lá lật inox DN80

So sánh van lá lật inox DN80 và van lá lật gang DN80

Bảng so sánh chi tiết

Lưu ý khi lắp đặt và vận hành

• Lắp đúng chiều mũi tên để tránh rung lắc và đóng mở sai hướng.
• Tránh lắp gần vị trí có xung áp mạnh để bảo vệ bản lật.
• Nên lắp kèm Y lọc trước van để giảm cặn bẩn kẹt lá lật.
• Xiết chặt bu-lông đúng tiêu chuẩn để tránh rò rỉ mặt bích.
• Kiểm tra định kỳ sau 6–12 tháng để đảm bảo lá van đóng kín hoàn toàn.

Ứng dụng

• Hệ thống cấp thoát nước:Sử dụng trong các hệ thống cấp nước sạch và xử lý nước thải.
• Hệ thống công nghiệp:Lắp đặt trong các nhà máy hóa chất, xăng dầu, luyện kim, nhà máy điện, và hệ thống thủy lực.
• Hệ thống khí nén và hơi nóng:Phù hợp cho các hệ thống khí nén và hơi nóng.
• Hệ thống bơm:Dùng trong các hệ thống bơm áp lực lớn, giúp bảo vệ bơm khỏi hiện tượng chạy ngược.
• Hệ thống khác:Có thể dùng trong hệ thống tưới cây, hệ thống nhiên liệu, và các ứng dụng khác cần kiểm soát hướng dòng chảy.
