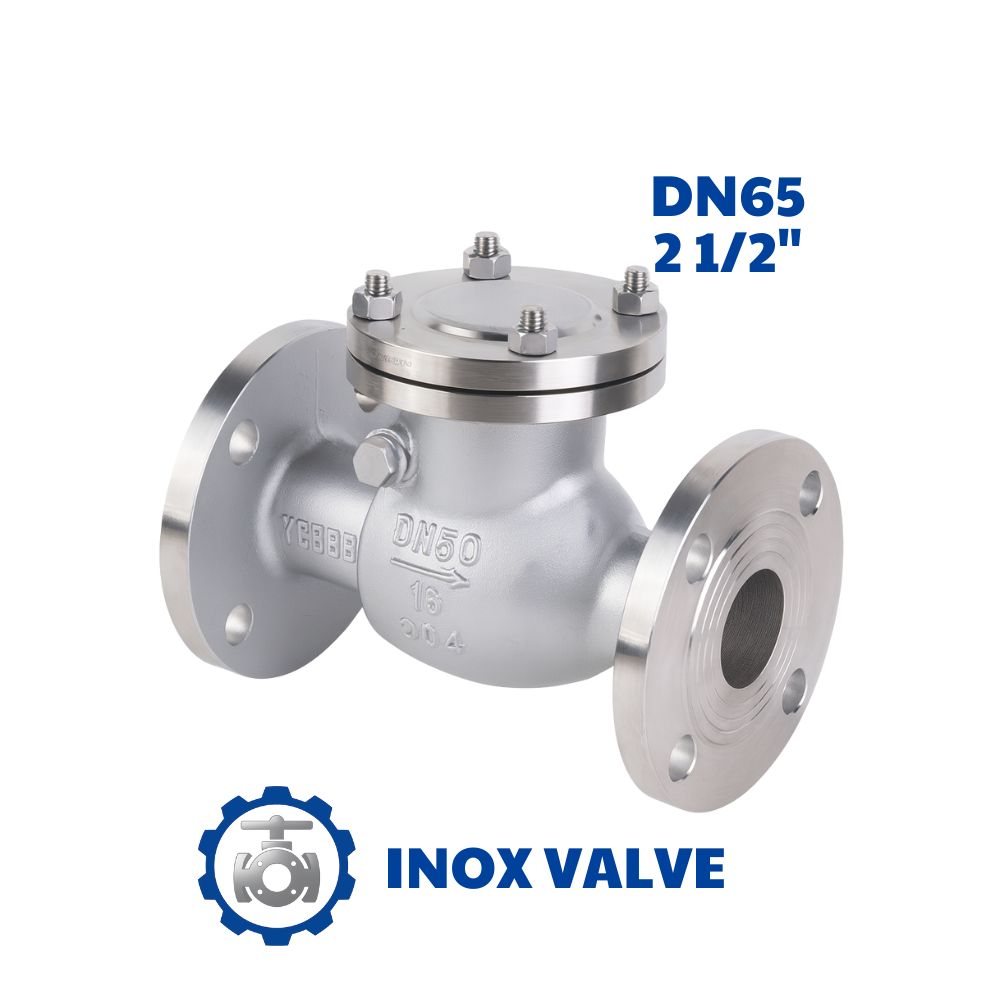

Van 1 chiều lá lật inox DN65

Van 1 chiều lá lật inox DN65 là gì?

Van 1 chiều lá lật inox DN65 (65mm – ~2.5 inch – phi ~76) là loại van chỉ cho phép dòng chất lỏng đi theo một chiều duy nhất, ngăn dòng chảy ngược gây búa nước, hỏng bơm và giảm tuổi thọ hệ thống. Van sử dụng lá lật dạng bản lề giúp đóng mở linh hoạt dưới tác động của áp lực dòng chảy.

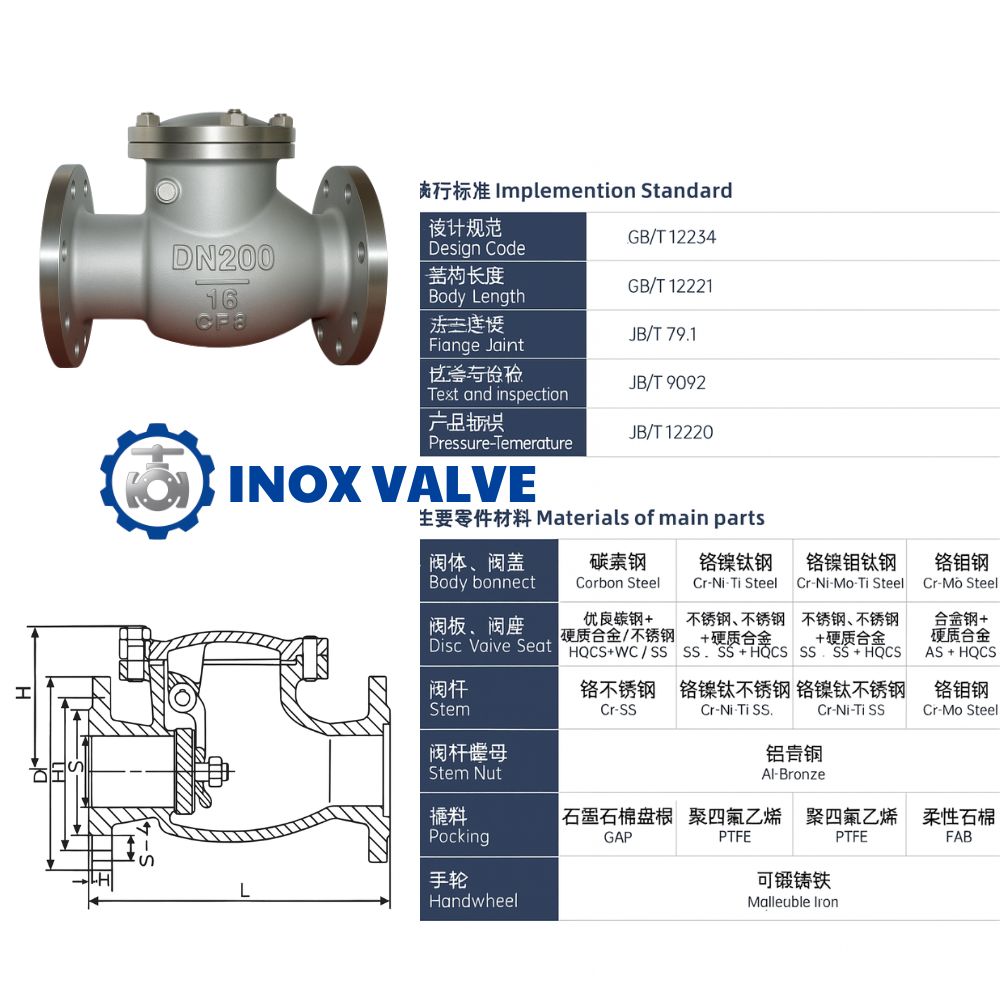

Cấu tạo van một chiều lá lật inox DN65

• Thân van:Là bộ phận vỏ ngoài, được đúc nguyên khối từ vật liệu inox (ví dụ: SUS304, 316) hoặc gang. Thân van kết nối với đường ống bằng mặt bích theo các tiêu chuẩn khác nhau và bảo vệ các bộ phận bên trong.
• Nắp van:Nằm phía trên thân van, có thể được gắn với thân bằng bu lông hoặc ren. Nó giúp tạo thành một khối kín và thuận tiện cho việc tháo lắp để vệ sinh, bảo trì.
• Lá van (đĩa van):Là bộ phận chính, được làm từ inox có khả năng chống ăn mòn. Lá van có dạng một tấm kim loại mỏng, được gắn với trục van và có thể lật lên xuống để đóng/mở.
• Trục van (bản lề):Là trục nối giữa thân van và lá van, giúp lá van xoay và di chuyển lên xuống một cách chính xác trong quá trình hoạt động.
• Lò xo (tùy loại):Một số thiết kế sử dụng lò xo để hỗ trợ quá trình đóng van. Tuy nhiên, với van lá lật đơn giản, việc đóng chủ yếu dựa vào trọng lực của lá van và áp lực ngược.

Nguyên lý hoạt động

1. Khi dòng chảy thuận chiều:Lưu chất đi vào van với áp lực đủ mạnh sẽ tác động lên lá van. Áp lực này thắng được trọng lượng của lá van và lực cản, làm cho lá van bị đẩy lên và lật mở, cho phép dòng chảy đi qua van.
2. Khi dòng chảy ngừng hoặc đảo chiều:Khi lưu chất ngừng hoặc áp lực giảm, lá van sẽ tự động đóng lại. Trọng lượng của lá van kết hợp với áp lực ngược từ đầu ra sẽ ép lá van xuống, bịt kín hoàn toàn lối ra vào và ngăn không cho lưu chất chảy ngược về phía đầu vào.

Ưu điểm

• Ngăn dòng chảy ngược:Chức năng chính là ngăn dòng chảy ngược, bảo vệ các thiết bị như máy bơm khỏi hư hỏng và hiện tượng búa nước (water hammer).
• Vận hành tự động:Hoạt động dựa vào áp lực của dòng chảy, không cần nguồn điện hoặc điều khiển từ bên ngoài.
• Chống ăn mòn và bền bỉ:Chất liệu inox (như SUS 304, SUS 316) có khả năng chống ăn mòn, gỉ sét, chịu được môi trường khắc nghiệt như hóa chất, axit, nước biển.
• Độ bền cao:Chịu được nhiệt độ và áp lực cao, có tuổi thọ lâu dài.
• Dễ lắp đặt và bảo trì:Thiết kế đơn giản, trọng lượng nhẹ, có thể lắp đặt trên nhiều hệ thống đường ống. Việc bảo trì và vệ sinh cũng rất đơn giản.
• Ít tổn thất áp suất:Cơ chế hoạt động mở bằng áp lực dòng chảy và diện tích lưu thông lớn giúp giảm trở lực cho dòng chảy.

Thông số kỹ thuật van 1 chiều lá lật inox DN65

So sánh: Van lá lật inox DN65 và van lá lật gang DN65

Ứng dụng

• Hệ thống cấp thoát nước:Bảo vệ máy bơm trong các hệ thống cấp nước sạch, nước thải.
• Công nghiệp hóa chất:Chống ăn mòn, sử dụng trong các hệ thống vận chuyển axit, bazơ, hóa chất.
• Hệ thống khí nén và hơi nóng:Ứng dụng rộng rãi trong các hệ thống này.
• Ngành thực phẩm và dược phẩm:Chất liệu inox không gây tạp chất độc hại, đảm bảo vệ sinh an toàn thực phẩm và dược phẩm.
• Nhà máy điện:Lắp đặt trong các hệ thống thủy điện, nhiệt điện.
• Hệ thống phòng cháy chữa cháy:Đảm bảo an toàn và hiệu quả hoạt động của hệ thống.
• Ngành dầu khí:Làm việc trong môi trường có tính ăn mòn cao.

Lưu ý khi lắp đặt và sử dụng

• Luôn lắp đúng chiều mũi tên trên thân van để tránh rung, ồn, đóng mở liên tục.
• Hạn chế lắp van ở vị trí áp lực chênh lệch quá lớn, tránh mòn bản lật.
• Dùng bích, ren và gioăng đúng tiêu chuẩn để tránh rò rỉ.
• Vệ sinh định kỳ giúp lá lật đóng kín, không bị kẹt bởi cặn bẩn.
• Kiểm tra vật liệu inox khi làm việc với hóa chất mạnh (ưu tiên inox 316).
