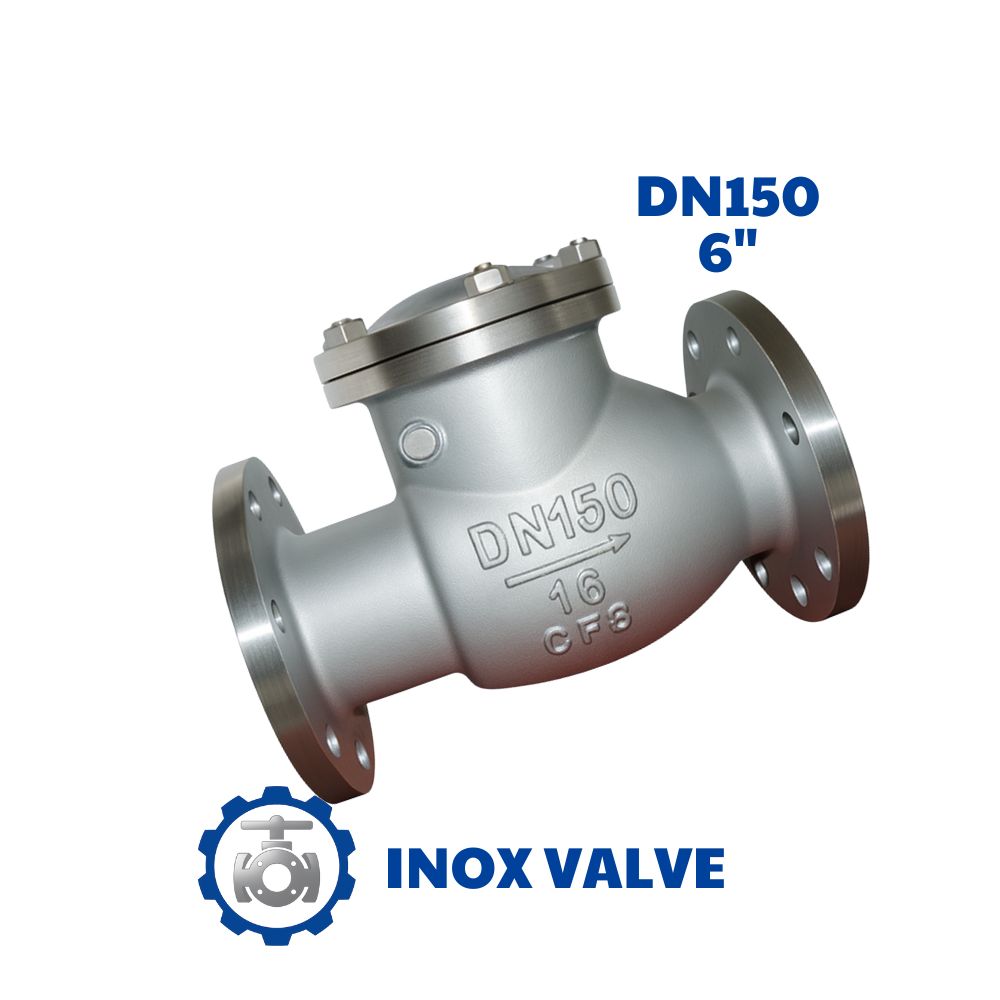

Van 1 chiều lá lật inox DN150
464 ₫
| Hạng mục | Thông số |
| Kích thước | DN150 – 6 inch – Phi 168 |
| Kiểu van | Van 1 chiều lá lật (Swing Check) |
| Thân van | Inox 304, inox 316 |
| Lá van | Inox 304/316 bản lớn |
| Gioăng | EPDM, PTFE hoặc kim loại |
| Nhiệt độ làm việc | -10°C ~ 200°C |
| Áp lực định mức | PN10 – PN16 – PN25 |
| Kết nối | Mặt bích tiêu chuẩn JIS, BS, DIN |
| Môi trường sử dụng | Nước sạch, nước nóng, dầu, khí, hơi, hóa chất nhẹ |
| Xuất xứ phổ biến | Hàn Quốc, Đài Loan, Trung Quốc, EU |
Van 1 chiều lá lật inox DN150 là gì?
Van 1 chiều lá lật inox DN150 là loại van chỉ cho phép dòng lưu chất chảy theo một chiều duy nhất, đồng thời tự động đóng lại khi xuất hiện dòng hồi ngược. Kích thước DN150 – 6 inch – phi 168 giúp van đáp ứng tốt các hệ thống có lưu lượng lớn, tốc độ dòng cao và yêu cầu độ ổn định tối ưu.
Thông số kỹ thuật của van 1 chiều lá lật inox DN150
| Hạng mục | Thông số |
| Kích thước | DN150 – 6 inch – Phi 168 |
| Kiểu van | Van 1 chiều lá lật (Swing Check) |
| Thân van | Inox 304, inox 316 |
| Lá van | Inox 304/316 bản lớn |
| Gioăng | EPDM, PTFE hoặc kim loại |
| Nhiệt độ làm việc | -10°C ~ 200°C |
| Áp lực định mức | PN10 – PN16 – PN25 |
| Kết nối | Mặt bích tiêu chuẩn JIS, BS, DIN |
| Môi trường sử dụng | Nước sạch, nước nóng, dầu, khí, hơi, hóa chất nhẹ |
| Xuất xứ phổ biến | Hàn Quốc, Đài Loan, Trung Quốc, EU |
So sánh van 1 chiều lá lật inox DN150 và van lá lật gang DN150
| Tiêu chí | Inox DN150 | Gang DN150 |
| Độ bền – tuổi thọ | 10–15 năm, chống gỉ tuyệt vời | 5–8 năm, dễ oxy hóa nếu môi trường ẩm |
| Khả năng chịu ăn mòn | Rất cao – phù hợp cả hóa chất, nước mặn, môi trường ẩm | Trung bình – hạn chế dùng môi trường ăn mòn |
| Nhiệt độ & áp suất | Làm việc tốt ở môi trường nhiệt cao, áp lực lớn | Chỉ phù hợp mức trung bình |
| Ứng dụng công nghiệp | Hệ thống hơi, dầu, hóa chất, sản xuất thực phẩm – dược phẩm | Hệ thống nước sạch, nước thải, dân dụng |
| Khối lượng | Nhẹ hơn hoặc tương đương tùy model | Thường nặng hơn, khó lắp đặt |
| Giá thành | Cao hơn | Kinh tế hơn |

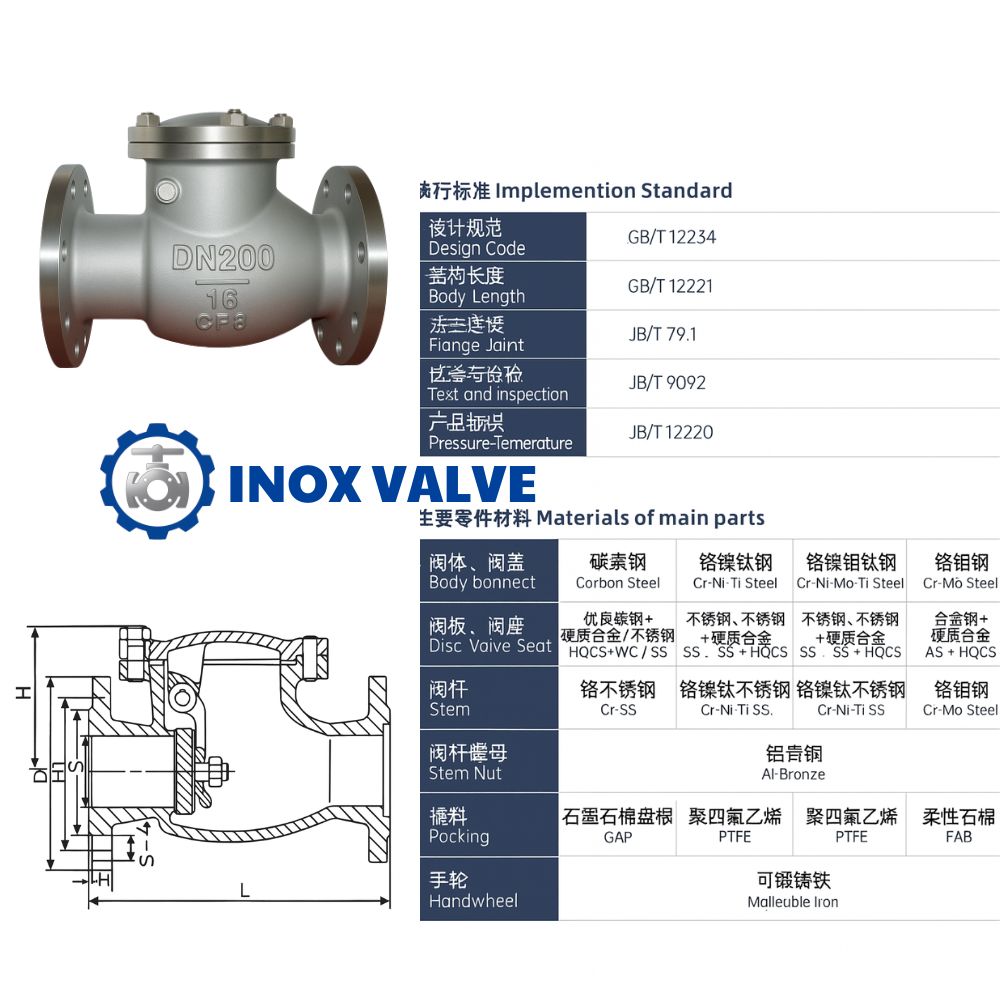

Cấu tạo
- Thân van:Bộ phận chính được làm từ inox, bao bọc và cố định các chi tiết bên trong.
- Nắp van:Gắn chặt với thân van bằng bu-lông hoặc ren, có nhiệm vụ đảm bảo độ kín khít.
- Đĩa van (lá lật):Có dạng lá lật, làm bằng inox và gắn vào trục van ở một đầu, đầu còn lại có thể tự do di chuyển để mở/đóng lối đi.
- Trục van:Hoạt động như một bản lề, giúp đĩa van lật lên khi có dòng chảy và hạ xuống khi áp lực giảm.
- Mặt bích:Dùng để kết nối van với đường ống theo tiêu chuẩn (JIS, BS, ANSI, DIN…), đảm bảo độ kín và dễ lắp đặt.
Nguyên lý hoạt động
- Khi có dòng chảy:Dòng lưu chất đi tới, áp lực từ phía trước tác động vào đĩa van, đẩy lá van lật lên, cho phép lưu chất chảy qua van.
- Khi dòng chảy dừng hoặc đảo chiều:Áp lực từ dòng chảy giảm xuống. Khi đó, áp lực ngược và trọng lượng của lá van sẽ khiến đĩa van tự động hạ xuống, che kín lối đi, ngăn chặn lưu chất chảy ngược về phía trước.
Đặc điểm và ưu điểm
- Chất liệu: Thường làm từ inox ( 304 hoặc 316) giúp chống ăn mòn, chịu được môi trường khắc nghiệt, hóa chất, nước biển và đảm bảo vệ sinh.
- Chức năng tự động: Lá van tự động mở khi có áp lực dòng chảy và đóng lại khi áp lực giảm hoặc dòng chảy đảo chiều, không cần tác động từ bên ngoài.
- Chống va đập: Giúp bảo vệ đường ống và các thiết bị như máy bơm, bình chứa khỏi hiện tượng búa nước và áp lực đột ngột.
- Kết nối: Sử dụng kết nối mặt bích (flange) giúp lắp đặt chắc chắn, dễ dàng, chống rò rỉ và phù hợp cho đường ống có áp suất cao.
- Độ bền cao: Có tuổi thọ sử dụng lâu dài, ít cần bảo trì.
Ứng dụng
- Hệ thống cấp thoát nước: Bao gồm hệ thống cấp nước sạch, xử lý nước thải, hệ thống thoát nước công nghiệp và dân dụng.
- Ngành hóa chất và dầu khí: Phù hợp với môi trường ăn mòn hóa chất, dầu mỏ.
- Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo an toàn cho hệ thống.
- Hệ thống công nghiệp: Dùng trong trạm bơm, hệ thống khí nén, hệ thống điều hòa không khí (HVAC).
- Ngành thực phẩm và dược phẩm: Do đặc tính chống ăn mòn và vệ sinh của inox, van phù hợp với các ngành yêu cầu vệ sinh cao.
Lắp đặt van 1 chiều lá lật inox DN150 đúng kỹ thuật
Để van DN150 vận hành ổn định và đạt tuổi thọ tối đa, cần:
- Đảm bảo lắp đúng chiều mũi tên trên thân van. Nếu lắp ngược, lá van sẽ bị đập liên tục → gây rung, ồn và làm giảm tuổi thọ.
- Lắp van nằm ngang để lá van mở hết hành trình.
- Kiểm tra khoảng không gian đủ để lá van xoay tự do, tránh vật cản.
- Siết bulong mặt bích đều các điểm theo hình chữ thập để tránh vênh mặt bích.
- Sau khi lắp xong cần test áp lực để đảm bảo độ kín hoàn hảo.
- Tránh bố trí van ngay sau khúc cua gấp hoặc đoạn có áp lực xung mạnh.
