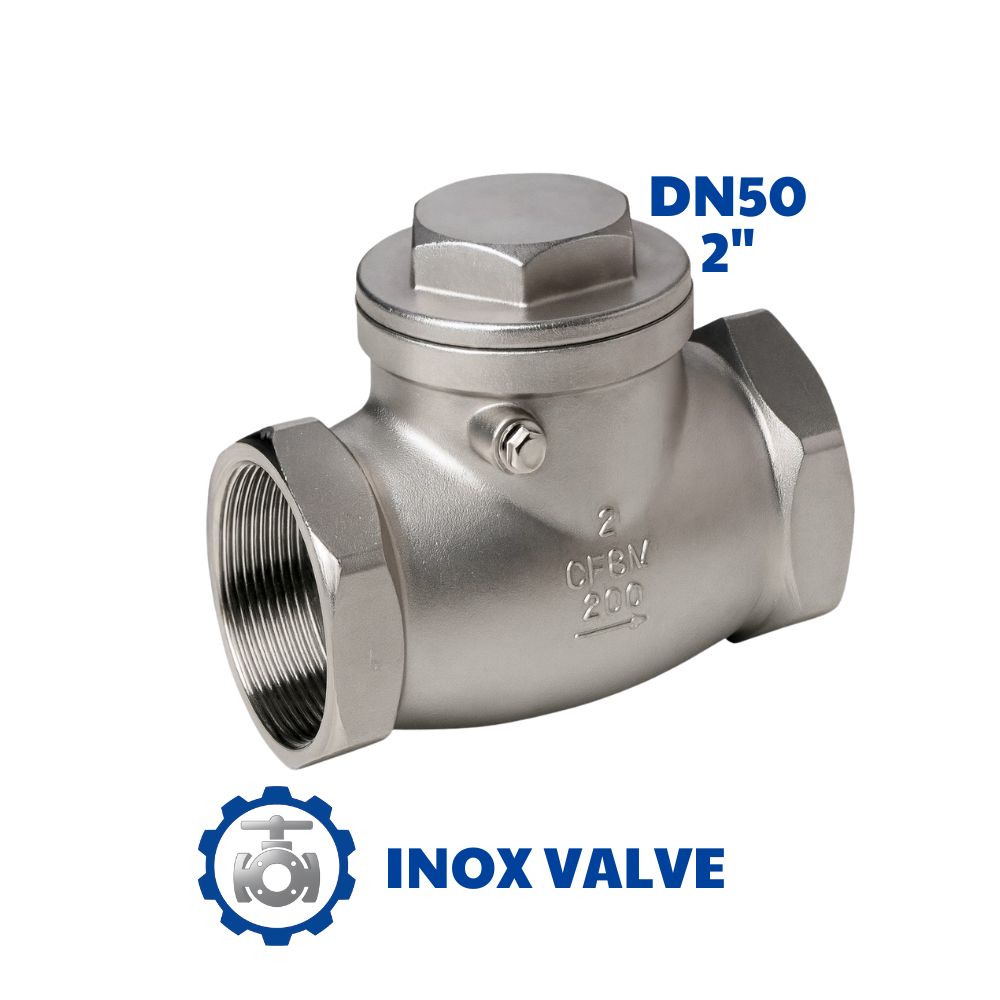

Van 1 chiều lá lật inox DN50

Van 1 chiều lá lật inox DN50 là gì?

Van 1 chiều lá lật inox DN50 (2 inch, phi 60 mm) là loại van dùng để kiểm soát hướng dòng chảy, cho phép nước, khí hoặc chất lỏng đi qua theo một chiều duy nhất, đồng thời đóng lại ngay khi phát sinh dòng chảy ngược. Van hoạt động theo cơ chế lá lật (swing): đĩa van xoay quanh trục bản lề, mở khi có áp lực và đóng kín khi áp lực giảm.

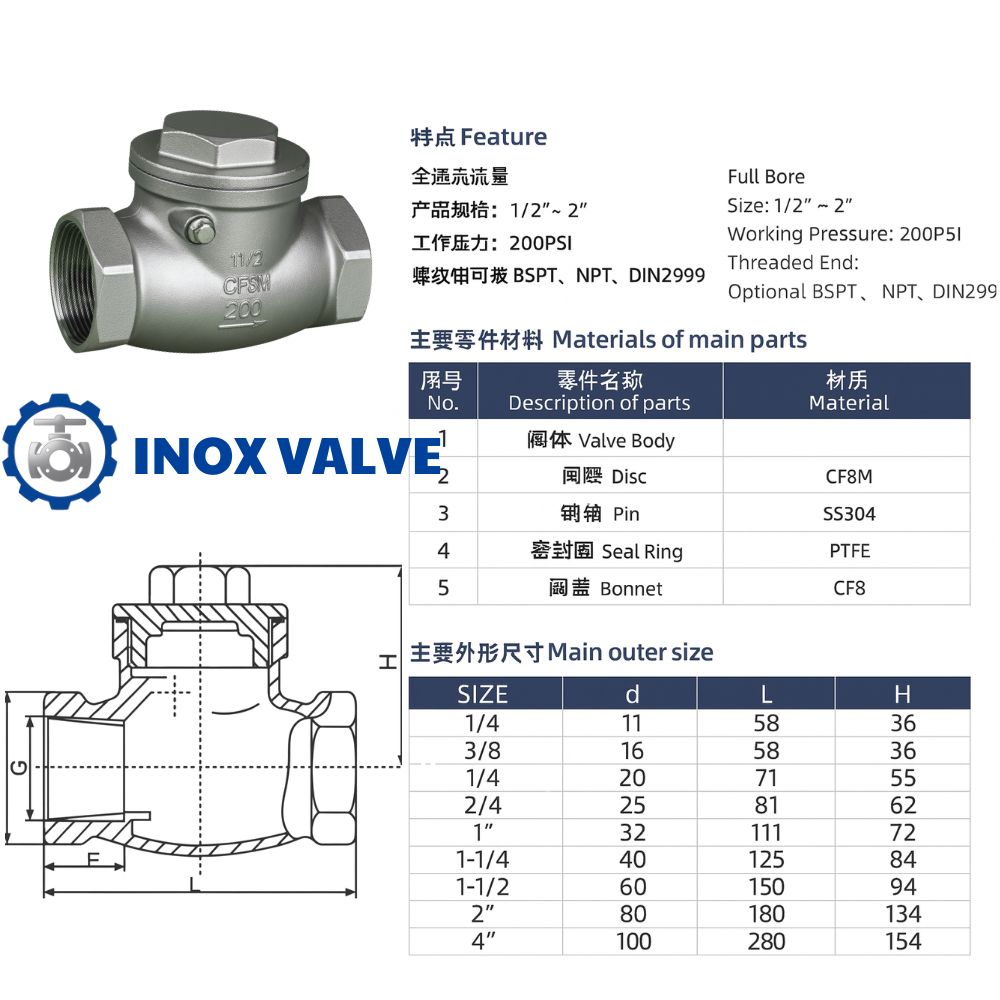

Cấu tạo

• Thân van:Vỏ ngoài, thường đúc nguyên khối từ inox, được kết nối với hệ thống ống bằng mặt bích hoặc ren tùy loại.
• Nắp van:Nằm phía trên thân van, kết nối với thân bằng bu lông hoặc ren để tạo thành một khối kín. Có thể tháo rời để bảo trì.
• Lá van:Bộ phận chính để đóng/mở. Là một lá kim loại dẹt, được nối với trục van ở một đầu. Khi dòng chảy đi qua, lá van sẽ lật lên.
• Trục van:Nằm ngang, đóng vai trò như một bản lề, cố định lá van và giúp nó lật lên xuống một cách chính xác.

Nguyên lý hoạt động

• Trạng thái mở:Khi có dòng chảy lưu chất đi qua, áp lực từ dòng chảy sẽ đẩy lá van lật lên, tạo ra một lối thông cho lưu chất đi qua van.
• Trạng thái đóng:Khi áp lực dòng chảy giảm xuống (ngừng hoặc đảo chiều), trọng lượng của lá van và áp lực ngược lại từ phía đầu ra sẽ tác động lên lá van, khiến nó tự động đóng kín lại, ngăn chặn dòng chảy ngược.

Ưu điểm nổi bật

• Chống ăn mòn và oxy hóa:Vật liệu inox giúp van chịu được môi trường khắc nghiệt, hóa chất, muối, axit, bazơ mà không bị gỉ sét, phù hợp cho nhiều môi trường khác nhau.
• Độ bền cao, tuổi thọ dài:Khả năng chịu nhiệt và áp lực cao, cùng với độ bền cơ học cao, giúp van hoạt động ổn định trong thời gian dài, giảm chi phí bảo trì.
• Tự động hoạt động:Van tự động đóng mở dựa trên áp lực dòng chảy, không cần nguồn điện hay điều khiển từ bên ngoài, giúp bảo vệ máy bơm và các thiết bị khác khỏi hư hỏng do dòng chảy ngược.
• Vệ sinh và bảo dưỡng:Bề mặt inox trơn láng, không gỉ giúp đảm bảo an toàn vệ sinh và dễ dàng vệ sinh, bảo dưỡng khi cần thiết.
• Thiết kế nhỏ gọn:Kích thước DN50 nhỏ gọn, dễ dàng lắp đặt trong các hệ thống đường ống mà không tốn nhiều diện tích.

Thông số kỹ thuật van 1 chiều lá lật inox DN50

So sánh: Van lá lật inox DN50 và van lá lật đồng DN50

Lưu ý khi lắp đặt và sử dụng van lá lật inox DN50

• Lắp đúng chiều mũi tên để đảm bảo van hoạt động chuẩn và không bị rung.
• Không lắp quá gần đầu hút máy bơm để tránh cavitation gây hư đĩa van.
• Tốt nhất nên lắp theo phương ngang giúp lá van hoạt động ổn định và bền hơn.
• Kết hợp với Y lọc DN50 nếu đường ống có khả năng chứa cặn bẩn.
• Không siết ren quá lực khi lắp van ren DN50 để tránh cong hoặc lệch ren.
• Kiểm tra gioăng định kỳ nếu hệ thống làm việc trong môi trường nhiệt cao.
• Tránh lắp tại vị trí có dòng chảy yếu, dễ gây tiếng ồn khi van đóng mở liên tục.

Ứng dụng

• Hệ thống xử lý nước:Được sử dụng trong các hệ thống cấp, thoát nước sạch và xử lý nước thải công nghiệp và dân dụng.
• Ngành thực phẩm và dược phẩm:Do tính năng chống ăn mòn và đảm bảo vệ sinh, van rất phù hợp cho các ứng dụng trong ngành thực phẩm, đồ uống và dược phẩm.
• Hệ thống hóa chất:Có khả năng chống ăn mòn tốt nên được ứng dụng trong các hệ thống xử lý hóa chất, axit, bazơ, dung môi.
• Hệ thống khí nén:Có thể được lắp đặt trong hệ thống khí nén để kiểm soát dòng khí.
• Bảo vệ thiết bị:Giúp bảo vệ máy bơm, máy nén và các thiết bị khác trong hệ thống khỏi các tác động tiêu cực do dòng chảy ngược và hiện tượng búa nước.
