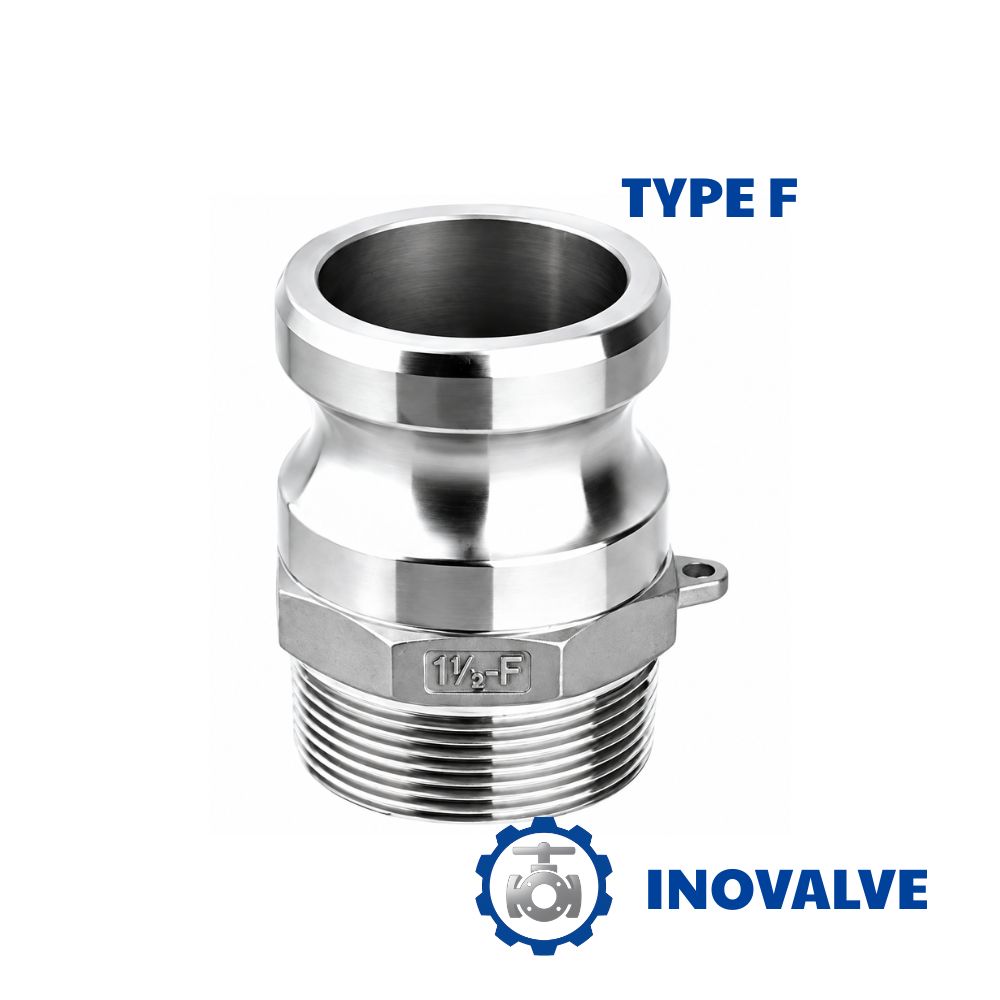

Khớp nối nhanh inox kiểu F

Khớp nối nhanh inox kiểu F là gì?

Khớp nối nhanh inox kiểu F hay Camlock Type F inox là loại khớp nối có:

• Một đầu Camlock đực.
• Một đầu ren ngoài (Male Thread).

Đầu Camlock đực dùng để kết nối với đầu Camlock cái tương ứng. Đầu ren ngoài dùng để lắp vào các phụ kiện có ren trong, chẳng hạn như van, co, tê, đầu nối hoặc các thiết bị đường ống.

Tên gọi phổ biến

• Khớp nối nhanh inox kiểu F
• Khớp nối nhanh inox Type F
• Camlock Type F inox
• Cam & Groove Type F
• Khớp nối Camlock kiểu F
• Đầu nối nhanh inox kiểu F
• Coupling Type F inox
• Khớp nối Camlock ren ngoài
• Khớp nối nhanh ren ngoài inox
• Đầu chuyển Camlock sang ren ngoài

Cấu tạo khớp nối nhanh inox kiểu F

Khớp nối Type F gồm các bộ phận chính sau:

Thân khớp nối

Thân thường được chế tạo bằng inox 304 hoặc inox 316, đảm nhiệm chức năng dẫn lưu chất và liên kết hai đầu kết nối.

Đầu Camlock đực

Đầu Camlock đực được thiết kế để kết nối với đầu Camlock cái. Cơ cấu rãnh và bề mặt ghép giúp đầu nối được giữ chắc khi hai tay cam của đầu cái được đóng.

Đầu ren ngoài

Đầu ren ngoài là bộ phận dùng để kết nối với các phụ kiện hoặc thiết bị có ren trong.

Tùy tiêu chuẩn sản phẩm, loại ren có thể khác nhau, vì vậy cần xác định chính xác tiêu chuẩn ren trước khi lắp đặt.

Nguyên lý hoạt động của Camlock Type F

Type F sử dụng hai cơ chế kết nối:

Đầu Camlock: kết nối nhanh bằng cơ cấu Cam & Groove.

Đầu ren ngoài: kết nối với phụ kiện hoặc thiết bị có ren trong.

Quy trình kết nối:

Bước 1: Đưa đầu Camlock đực của Type F vào đầu Camlock cái tương ứng.

Bước 2: Căn chỉnh hai đầu nối.

Bước 3: Gạt hai tay cam của đầu cái xuống để khóa chặt.

Bước 4: Lắp đầu ren ngoài vào phụ kiện hoặc thiết bị có ren trong phù hợp.

Khi cần tháo phần Camlock, chỉ cần mở hai tay cam và tách hai đầu nối, giúp tiết kiệm thời gian bảo trì.

Đặc điểm nổi bật của khớp nối nhanh inox kiểu F

Kết nối Camlock nhanh chóng

Cơ chế tay cam giúp giảm thời gian tháo lắp so với nhiều phương pháp kết nối truyền thống.

Có đầu ren ngoài

Type F tạo ra điểm chuyển đổi giữa Camlock và kết nối ren, giúp hệ thống dễ dàng kết nối với nhiều loại van và phụ kiện.

Vật liệu inox

Inox 304 và inox 316 có khả năng chống ăn mòn tốt, phù hợp với nhiều môi trường khi lựa chọn đúng vật liệu.

Dễ lắp đặt

Phần Camlock có thể thao tác nhanh mà không cần tháo xoay toàn bộ đường ống.

Thuận tiện bảo trì

Khi cần tháo thiết bị, người vận hành có thể tách phần Camlock nhanh chóng.

Nhiều kích thước

Type F được sản xuất với nhiều kích thước, đáp ứng nhiều hệ thống đường ống khác nhau.

Thông số kỹ thuật khớp nối nhanh inox kiểu F

Thông số	Đặc điểm
Tên sản phẩm	Khớp nối nhanh inox kiểu F
Tên tiếng Anh	Camlock Type F
Vật liệu	Inox 304 / Inox 316
Đầu kết nối 1	Camlock đực
Đầu kết nối 2	Ren ngoài
Kiểu kết nối	Camlock × ren ngoài
Kiểu khóa	Tay cam
Gioăng	Tùy đầu Camlock cái đối ứng
Kích thước	Nhiều kích thước
Môi trường sử dụng	Nước, dầu, hóa chất, thực phẩm… tùy vật liệu
Ứng dụng	Đường ống, van, máy bơm, thiết bị công nghiệp…

Lưu ý: Áp suất và nhiệt độ làm việc cần được xác định theo model cụ thể và điều kiện vận hành thực tế.

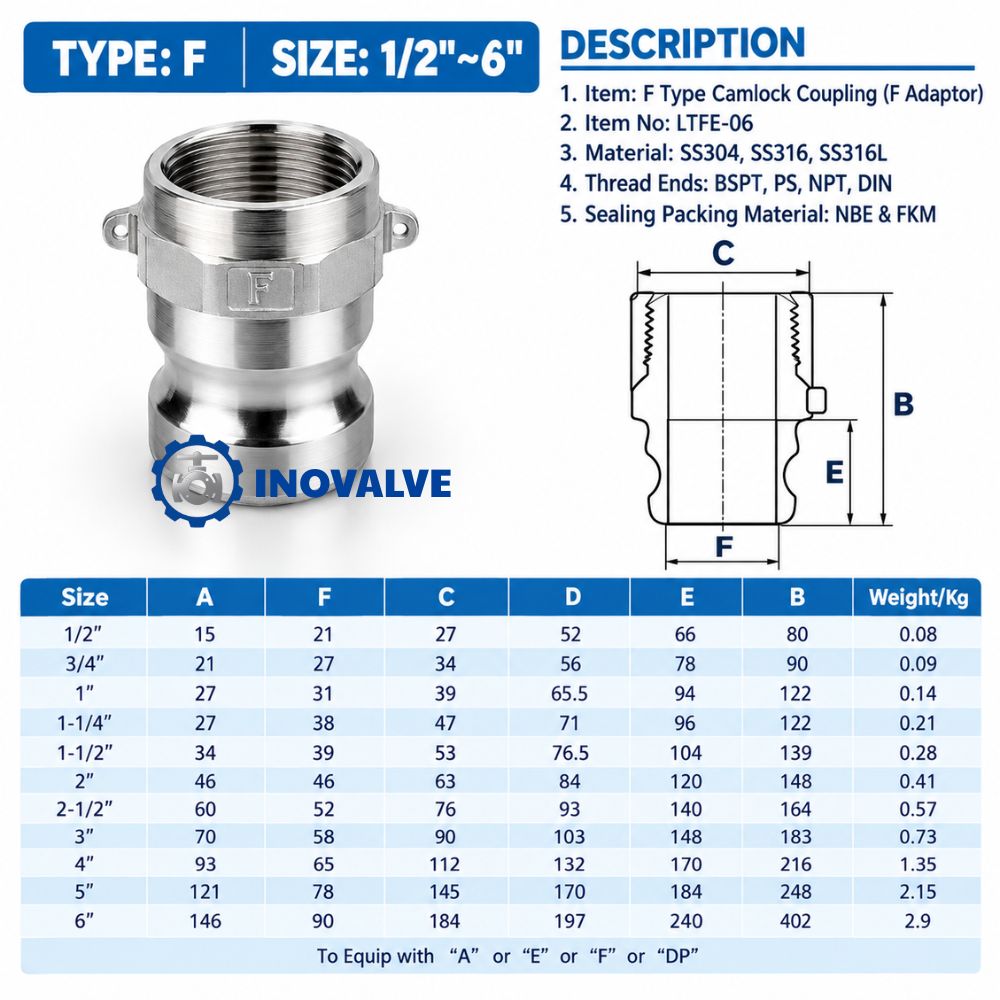

Kích thước khớp nối nhanh inox Type F

Khớp nối nhanh inox kiểu F có nhiều kích thước phổ biến:

• 1/2 inch
• 3/4 inch
• 1 inch
• 1 1/4 inch
• 1 1/2 inch
• 2 inch
• 2 1/2 inch
• 3 inch
• 4 inch
• 5 inch
• 6 inch

Ngoài kích thước danh nghĩa, cần kiểm tra tiêu chuẩn và kích thước thực tế của ren ngoài để đảm bảo Type F có thể lắp chính xác với phụ kiện ren trong.

Ứng dụng của khớp nối nhanh inox kiểu F

Hệ thống cấp thoát nước

Type F được sử dụng để chuyển đổi từ đầu Camlock sang đầu ren, kết nối với van, đường ống hoặc thiết bị có ren trong.

Hệ thống xử lý nước

Ứng dụng tại các đường ống, máy bơm và thiết bị cần kết nối hoặc tháo lắp nhanh.

Ngành hóa chất

Inox 304/316 có thể được lựa chọn tùy thuộc vào tính chất hóa chất và điều kiện vận hành.

Ngành thực phẩm và đồ uống

Có thể sử dụng trong các hệ thống dẫn chất lỏng khi vật liệu, gioăng và thiết kế đáp ứng yêu cầu của ứng dụng.

Dầu khí và chất lỏng công nghiệp

Type F có thể được sử dụng tại các điểm kết nối đường ống hoặc thiết bị có yêu cầu tháo lắp nhanh.

Máy bơm

Khớp nối giúp tạo kết nối nhanh giữa hệ thống Camlock và đầu ren của máy bơm hoặc thiết bị.

Nông nghiệp

Sử dụng trong hệ thống tưới tiêu, bơm nước và vận chuyển chất lỏng.

Phân biệt Type F với các loại Camlock khác

Loại	Kiểu kết nối phổ biến
Type A	Camlock đực × ren ngoài
Type B	Camlock cái × ren trong
Type C	Camlock cái × đuôi gai
Type D	Camlock cái × ren trong
Type E	Camlock đực × đuôi gai
Type F	Camlock đực × ren ngoài
Type DC	Nắp bịt Camlock cái
Type DP	Nút bịt Camlock đực

Type F đặc biệt phù hợp khi cần kết nối một đầu Camlock đực với một phụ kiện có ren trong.

Kết luận

Khớp nối nhanh inox kiểu F là phụ kiện Camlock được sử dụng để tạo kết nối giữa đầu Camlock đực và đầu ren ngoài, giúp kết nối hệ thống đường ống với các thiết bị hoặc phụ kiện có ren trong một cách thuận tiện.

Với vật liệu inox 304 hoặc inox 316, sản phẩm có độ bền và khả năng chống ăn mòn tốt khi được lựa chọn đúng theo môi trường sử dụng.
