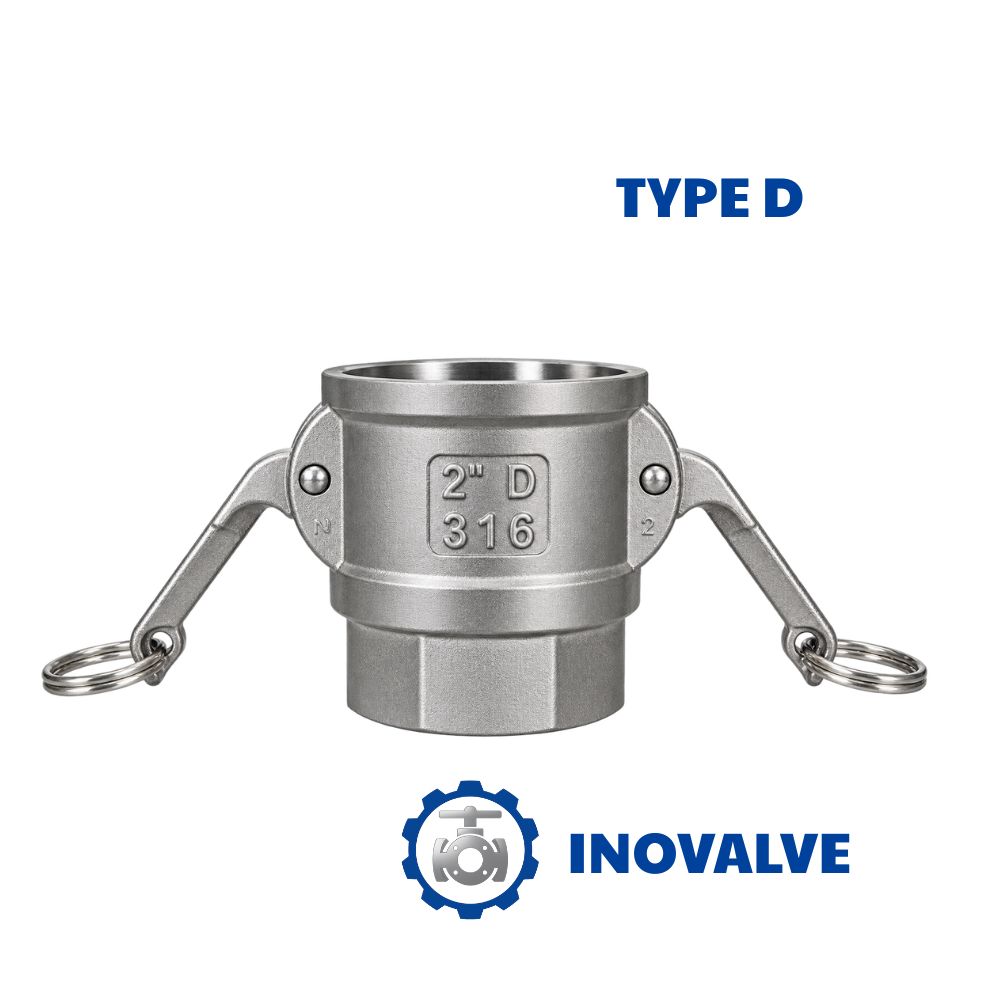

Khớp nối nhanh inox kiểu D

Khớp nối nhanh inox kiểu D là gì?

Khớp nối nhanh inox kiểu D hay Camlock Type D inox là loại đầu nối nhanh có:

• Một đầu khớp cái Camlock.
• Một đầu ren trong (Female Thread).

Đầu Camlock được kết nối với đầu khớp đực tương ứng bằng hai tay cam. Đầu ren trong dùng để kết nối với thiết bị hoặc phụ kiện có ren ngoài.

Nhờ cơ chế Camlock, người sử dụng có thể thực hiện thao tác kết nối và tháo rời nhanh mà không cần xoay toàn bộ đường ống hoặc sử dụng nhiều dụng cụ.

Tên gọi phổ biến

• Khớp nối nhanh inox kiểu D
• Khớp nối nhanh inox Type D
• Camlock Type D inox
• Cam & Groove Type D
• Khớp nối Camlock kiểu D
• Đầu nối nhanh inox Type D
• Coupling Type D inox
• Khớp nối nhanh ren trong inox

Cấu tạo khớp nối nhanh inox kiểu D

Khớp nối Type D có cấu tạo đơn giản nhưng đáp ứng tốt yêu cầu kết nối nhanh trong hệ thống đường ống.

Thân khớp nối

Thân thường được chế tạo từ inox 304 hoặc inox 316, có nhiệm vụ dẫn lưu chất và liên kết các bộ phận của khớp.

Hai tay cam khóa

Hai tay cam nằm hai bên thân khớp. Khi kết nối với đầu Camlock đực, hai tay cam được gạt xuống để tạo lực khóa và giữ chặt hai đầu nối.

Đầu ren trong

Đây là điểm đặc trưng của Type D. Đầu ren trong cho phép kết nối với các phụ kiện hoặc thiết bị có ren ngoài.

Gioăng làm kín

Gioăng được bố trí tại vị trí tiếp xúc giữa hai đầu Camlock nhằm tạo độ kín, hạn chế rò rỉ lưu chất.

Loại gioăng cần được lựa chọn dựa trên lưu chất, nhiệt độ và điều kiện vận hành.

Nguyên lý hoạt động của khớp nối nhanh Type D

Khớp nối nhanh inox kiểu D hoạt động theo nguyên lý Cam & Groove.

Quá trình kết nối thực hiện như sau:

Bước 1: Đưa đầu Camlock đực vào đầu cái Type D.

Bước 2: Đảm bảo hai đầu khớp tiếp xúc đúng vị trí và gioăng làm kín được đặt chính xác.

Bước 3: Gạt hai tay cam xuống để khóa hai đầu khớp.

Bước 4: Kiểm tra mối nối trước khi vận hành hệ thống.

Khi cần tháo, người sử dụng chỉ cần mở hai tay cam và tách hai đầu nối.

Đầu ren trong của Type D có thể được lắp với các phụ kiện có ren ngoài, tạo thành điểm kết nối giữa hệ thống Camlock và hệ thống ren.

Đặc điểm nổi bật của khớp nối nhanh inox kiểu D

Kết nối nhanh

Cơ cấu tay cam giúp việc kết nối và tháo rời nhanh chóng, phù hợp với hệ thống cần thường xuyên bảo trì hoặc thay đổi đường ống.

Thiết kế ren trong

Đầu ren trong giúp Type D dễ dàng kết nối với các loại:

• Van ren ngoài.
• Đầu ren ngoài.
• Phụ kiện đường ống.
• Thiết bị công nghiệp.
• Bộ chuyển đổi ren.

Vật liệu inox

Inox 304 và inox 316 có khả năng chống ăn mòn tốt hơn nhiều vật liệu thông thường, tùy thuộc vào môi trường sử dụng.

Cấu tạo chắc chắn

Thân khớp bằng kim loại giúp sản phẩm có khả năng chịu được điều kiện làm việc công nghiệp khi lựa chọn đúng thông số.

Dễ tháo lắp

Không cần tháo toàn bộ hệ thống đường ống khi cần tách mối nối Camlock.

Đa dạng kích thước

Sản phẩm có nhiều kích thước, phù hợp với nhiều hệ thống đường ống và thiết bị.

Thông số kỹ thuật khớp nối nhanh inox kiểu D

Thông số	Đặc điểm
Tên sản phẩm	Khớp nối nhanh inox kiểu D
Kiểu sản phẩm	Camlock Type D
Vật liệu	Inox 304 / Inox 316
Đầu kết nối 1	Camlock cái
Đầu kết nối 2	Ren trong
Cơ chế khóa	Hai tay cam
Gioăng	NBR, EPDM, FKM… tùy lựa chọn
Kiểu kết nối	Camlock × ren trong
Kích thước	Tùy model
Môi trường sử dụng	Nước, dầu, hóa chất, thực phẩm… tùy vật liệu
Ứng dụng	Đường ống, máy bơm, thiết bị công nghiệp…

Lưu ý: Áp suất và nhiệt độ làm việc thực tế cần được xác định theo model, kích thước, vật liệu và tiêu chuẩn của nhà sản xuất.

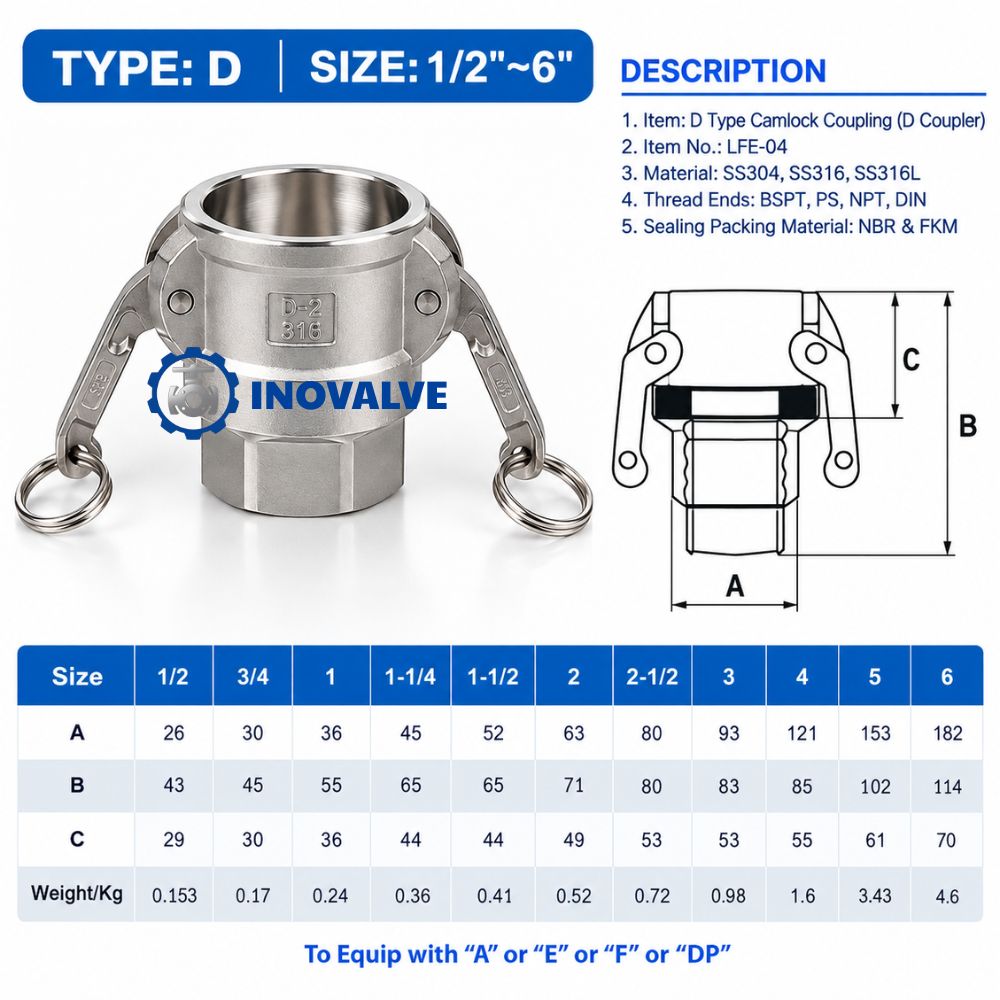

Kích thước khớp nối nhanh inox Type D

Khớp nối nhanh inox kiểu D thường được sản xuất với nhiều kích thước khác nhau.

Một số kích thước thường gặp:

• 1/2 inch
• 3/4 inch
• 1 inch
• 1 1/4 inch
• 1 1/2 inch
• 2 inch
• 2 1/2 inch
• 3 inch
• 4 inch
• 5 inch
• 6 inch

Khi lựa chọn kích thước cần kiểm tra đồng thời kích thước đầu Camlock và kích thước ren trong để đảm bảo phù hợp với thiết bị cần kết nối.

Ứng dụng của khớp nối nhanh inox kiểu D

Hệ thống cấp thoát nước

Type D được sử dụng để kết nối đường ống, máy bơm, ống mềm và các thiết bị có đầu ren ngoài.

Hệ thống xử lý nước

Sử dụng trong các hệ thống xử lý nước, cấp nước và một số hệ thống xử lý chất lỏng công nghiệp.

Ngành hóa chất

Inox 304 hoặc inox 316 có thể được lựa chọn tùy theo tính chất hóa chất và điều kiện vận hành.

Ngành thực phẩm và đồ uống

Khớp nối inox có thể được sử dụng trong hệ thống dẫn chất lỏng khi vật liệu, gioăng và thiết kế đáp ứng yêu cầu ứng dụng.

Hệ thống dầu và nhiên liệu

Có thể sử dụng cho các đường ống dẫn dầu hoặc chất lỏng công nghiệp khi thông số của khớp nối phù hợp với môi trường làm việc.

Hệ thống máy bơm

Type D giúp tạo điểm kết nối nhanh giữa đường ống Camlock với thiết bị hoặc phụ kiện có ren ngoài.

Nông nghiệp

Ứng dụng trong hệ thống tưới tiêu, bơm nước và vận chuyển chất lỏng.

Phân biệt Type D với các loại khớp nối Camlock khác

Loại	Kiểu kết nối phổ biến
Type A	Camlock đực × ren ngoài
Type B	Camlock cái × ren trong
Type C	Camlock cái × đuôi gai
Type D	Camlock cái × ren trong
Type E	Camlock đực × đuôi gai
Type F	Camlock đực × ren ngoài
Type DC	Nắp bịt Camlock cái
Type DP	Nút bịt Camlock đực

Lưu ý: Tên gọi và cấu hình của một số dòng Camlock có thể khác nhau theo tiêu chuẩn hoặc nhà sản xuất, vì vậy cần đối chiếu bản vẽ kỹ thuật trước khi đặt hàng.

Kết luận

Khớp nối nhanh inox kiểu D là giải pháp kết nối tiện lợi cho các hệ thống cần chuyển đổi giữa đầu Camlock và kết nối ren. Thiết kế tay cam giúp thao tác nhanh, trong khi vật liệu inox 304/316 mang lại độ bền và khả năng chống ăn mòn phù hợp với nhiều ứng dụng.

Việc lựa chọn sản phẩm cần dựa trên kích thước, loại ren, vật liệu, gioăng, áp suất, nhiệt độ và lưu chất để đảm bảo mối nối hoạt động ổn định và an toàn.
