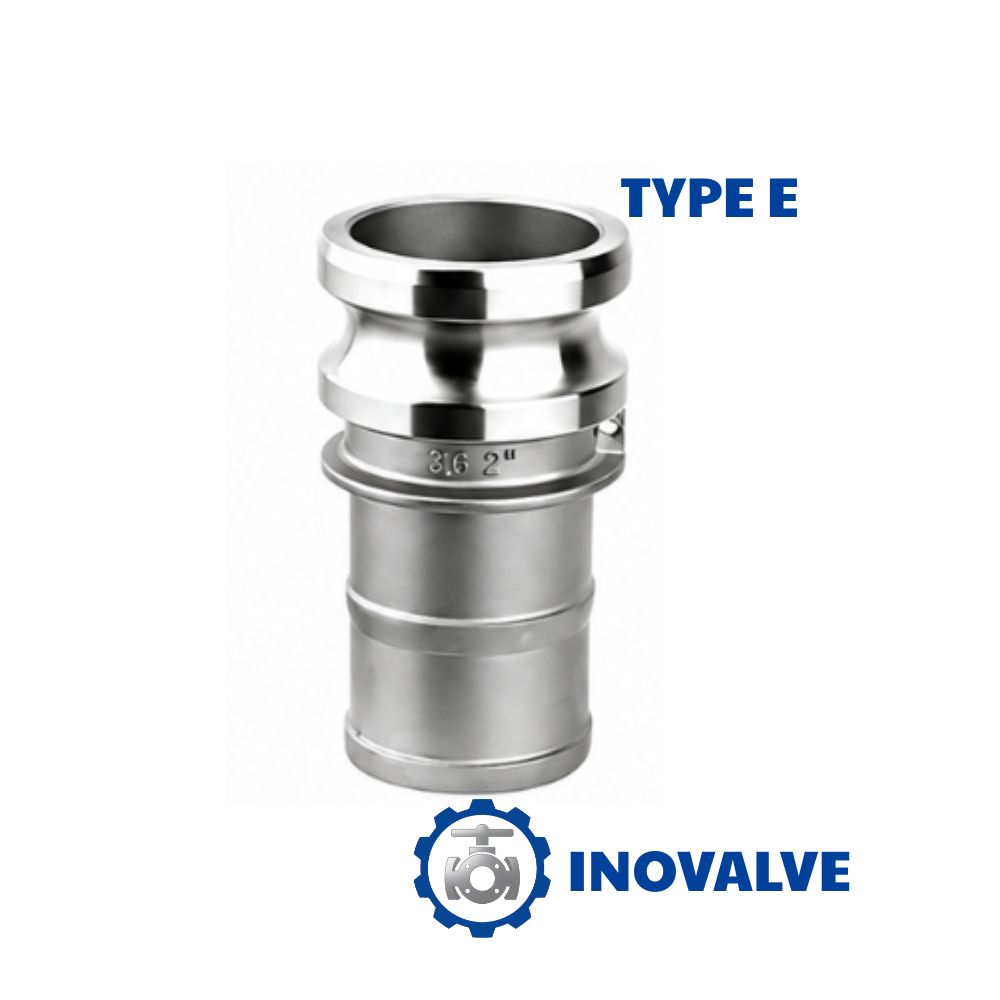

Khớp nối nhanh inox kiểu E

Khớp nối nhanh inox kiểu E là gì?

Khớp nối nhanh inox kiểu E hay Camlock Type E inox là loại khớp nối có cấu tạo:

• Một đầu Camlock đực.
• Một đầu đuôi gai (Hose Shank) để kết nối với ống mềm.

Đây là loại khớp nối thường được sử dụng cùng với Type C. Khi Type E kết nối với Type C, đầu đuôi gai của Type C hoặc Type E được lựa chọn tùy cấu hình hệ thống để tạo thành mối nối nhanh giữa đường ống và ống mềm.

Tên gọi phổ biến

• Khớp nối nhanh inox kiểu E
• Khớp nối nhanh inox Type E
• Camlock Type E inox
• Cam & Groove Type E
• Khớp nối Camlock kiểu E
• Đầu nối nhanh inox kiểu E
• Coupling Type E inox
• Khớp nối nhanh ống mềm inox
• Đầu nối ống mềm Camlock

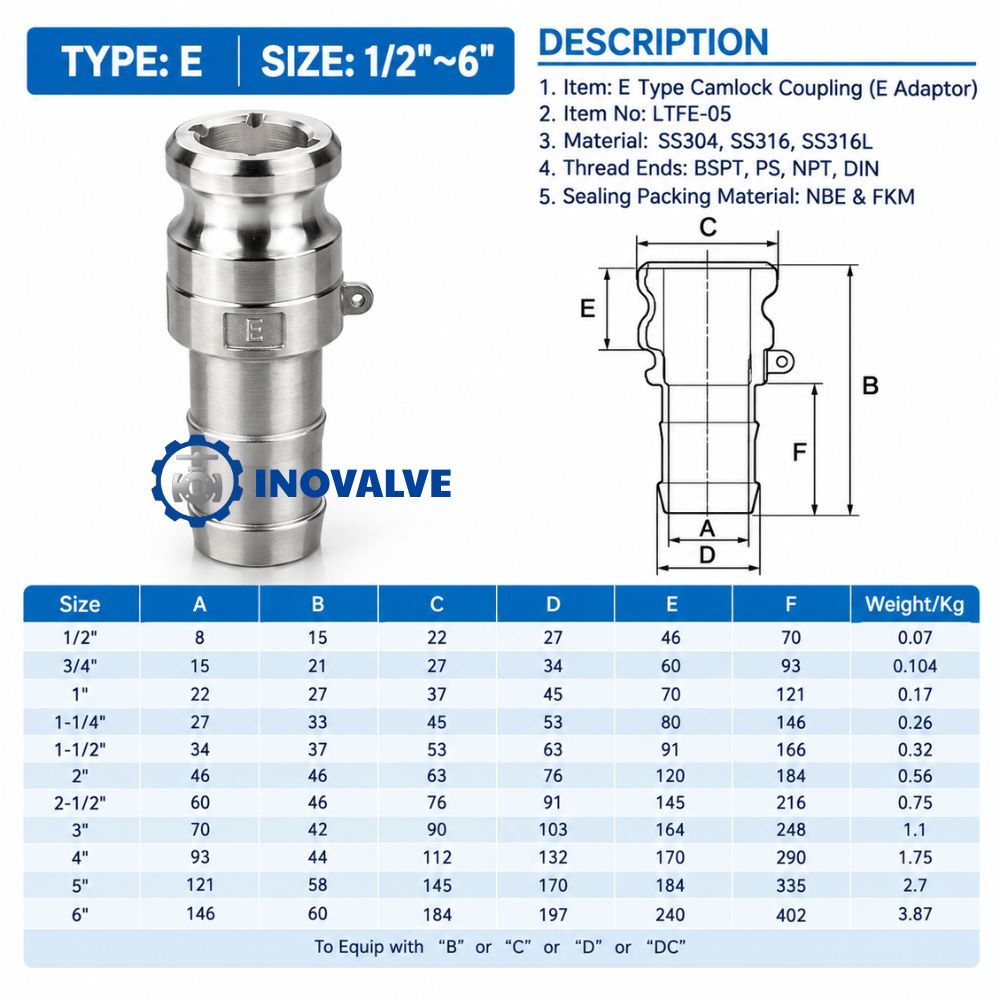

Cấu tạo khớp nối nhanh inox kiểu E

Khớp nối Type E có cấu tạo gồm các bộ phận chính:

Thân khớp nối

Thân thường được chế tạo bằng inox 304 hoặc inox 316, có nhiệm vụ dẫn lưu chất và liên kết các bộ phận.

Đầu Camlock đực

Đầu Camlock đực được thiết kế để kết nối với đầu Camlock cái như Type C hoặc Type D.

Đầu đuôi gai

Đầu đuôi gai dùng để đưa vào bên trong ống mềm. Sau đó ống được cố định bằng đai siết hoặc phương pháp phù hợp với loại ống.

Rãnh và bề mặt kết nối

Các rãnh trên đầu Camlock giúp tạo vị trí liên kết với cơ cấu tay cam của đầu cái.

Nguyên lý hoạt động của Camlock Type E

Khớp nối nhanh inox kiểu E hoạt động dựa trên cơ chế Cam & Groove.

Quá trình kết nối với đầu Camlock cái:

Bước 1: Đưa đầu Camlock đực của Type E vào đầu Camlock cái tương ứng.

Bước 2: Căn chỉnh hai đầu nối đúng vị trí.

Bước 3: Gạt hai tay cam của đầu cái xuống để khóa đầu nối.

Bước 4: Đảm bảo đầu đuôi gai được gắn chắc với ống mềm bằng phương pháp cố định phù hợp.

Khi cần tháo, chỉ cần mở hai tay cam và tách hai đầu Camlock.

Nhờ vậy, người sử dụng có thể nhanh chóng tháo đường ống mềm ra khỏi hệ thống mà không cần xoay hoặc tháo toàn bộ đường ống.

Đặc điểm nổi bật của khớp nối nhanh inox kiểu E

Kết nối nhanh

Cơ cấu Camlock giúp giảm thời gian kết nối và tháo rời so với nhiều kiểu nối truyền thống.

Đầu đuôi gai kết nối ống mềm

Type E đặc biệt phù hợp với các hệ thống sử dụng ống cao su, ống nhựa mềm hoặc ống dẫn chất lỏng có kích thước tương ứng.

Vật liệu inox

Inox 304 và inox 316 có khả năng chống ăn mòn tốt và độ bền cao khi được lựa chọn đúng theo môi trường sử dụng.

Dễ lắp đặt

Không cần sử dụng nhiều dụng cụ cho phần kết nối Camlock.

Thuận tiện bảo trì

Có thể tháo nhanh ống mềm để kiểm tra, vệ sinh, thay thế hoặc bảo dưỡng thiết bị.

Đa dạng kích thước

Type E có nhiều kích thước để phù hợp với nhiều loại ống mềm và hệ thống đường ống.

Thông số kỹ thuật khớp nối nhanh inox kiểu E

Thông số	Đặc điểm
Tên sản phẩm	Khớp nối nhanh inox kiểu E
Tên tiếng Anh	Camlock Type E
Vật liệu	Inox 304 / Inox 316
Đầu kết nối 1	Camlock đực
Đầu kết nối 2	Đuôi gai
Kiểu kết nối	Camlock × ống mềm
Gioăng	Tùy đầu Camlock đối ứng
Kích thước	Nhiều kích thước
Môi trường sử dụng	Nước, dầu, hóa chất, thực phẩm… tùy vật liệu
Ứng dụng	Đường ống mềm, máy bơm, hệ thống công nghiệp…

Lưu ý: Áp suất và nhiệt độ làm việc cần được xác định theo model cụ thể, loại ống mềm, phương pháp cố định ống và điều kiện vận hành thực tế.

Kích thước khớp nối nhanh inox Type E

Khớp nối nhanh inox kiểu E có nhiều kích thước khác nhau.

Một số kích thước phổ biến:

• 1/2 inch
• 3/4 inch
• 1 inch
• 1 1/4 inch
• 1 1/2 inch
• 2 inch
• 2 1/2 inch
• 3 inch
• 4 inch
• 5 inch
• 6 inch

Khi lựa chọn cần xác định đường kính trong của ống mềm, đường kính đầu đuôi gai và kích thước Camlock tương ứng.

Ứng dụng của khớp nối nhanh inox kiểu E

Kết nối ống mềm với hệ thống đường ống

Đây là một trong những ứng dụng phổ biến nhất của Type E. Đầu đuôi gai được đưa vào ống mềm, trong khi đầu Camlock kết nối với đầu cái tương ứng.

Hệ thống cấp thoát nước

Sử dụng cho các đường ống mềm, máy bơm và hệ thống vận chuyển nước.

Hệ thống xử lý nước

Type E được sử dụng tại các vị trí cần tháo lắp nhanh đường ống mềm hoặc thiết bị.

Ngành hóa chất

Có thể sử dụng inox 304 hoặc inox 316 tùy vào tính chất hóa chất, nhiệt độ và điều kiện làm việc.

Ngành thực phẩm và đồ uống

Có thể sử dụng trong hệ thống vận chuyển chất lỏng khi vật liệu, gioăng, ống mềm và thiết kế tổng thể đáp ứng yêu cầu của ứng dụng.

Dầu khí và chất lỏng công nghiệp

Ứng dụng để kết nối các loại ống mềm dùng vận chuyển chất lỏng phù hợp với vật liệu và thông số kỹ thuật của sản phẩm.

Nông nghiệp

Sử dụng trong hệ thống tưới tiêu, bơm nước, hút nước và vận chuyển chất lỏng.

Máy bơm

Type E giúp kết nối nhanh ống mềm với các thiết bị hoặc đường ống có đầu Camlock cái.

Kết luận

Khớp nối nhanh inox kiểu E là giải pháp kết nối nhanh giữa đầu Camlock đực và ống mềm, phù hợp với các hệ thống cần thường xuyên tháo lắp đường ống.

Nhờ vật liệu inox 304 hoặc inox 316, thiết kế Camlock tiện lợi và đầu đuôi gai dễ kết nối với ống mềm, Type E được ứng dụng trong nhiều lĩnh vực như cấp thoát nước, xử lý nước, hóa chất, thực phẩm, dầu khí, nông nghiệp và công nghiệp.
