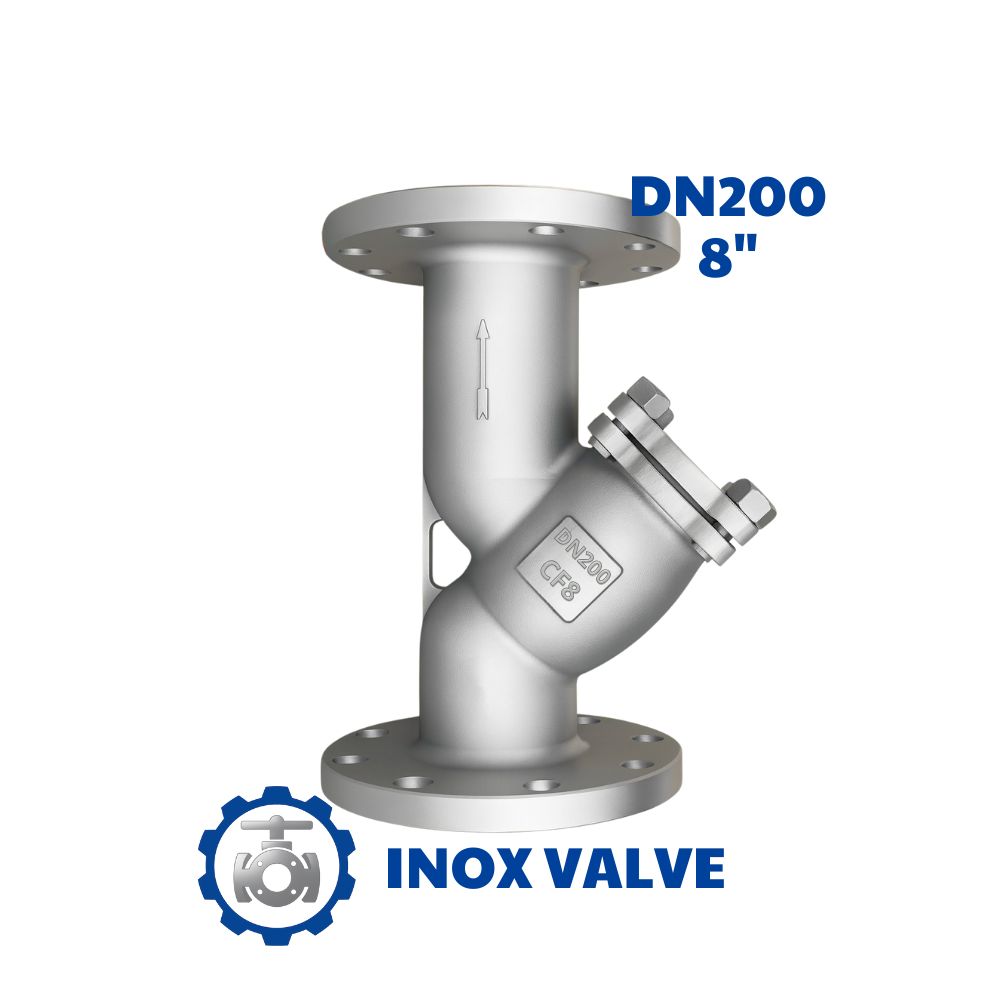

Y lọc inox mặt bích DN200

Y lọc inox mặt bích DN200 là gì?

Y lọc inox mặt bích DN200 là thiết bị lọc rác dạng chữ Y, dùng để loại bỏ tạp chất thô trong hệ thống đường ống DN200 (đường kính danh nghĩa 200 mm – 8 inch – phi khoảng 219 mm). Được chế tạo bằng inox 304 hoặc inox 316, Y lọc DN200 có khả năng chịu ăn mòn, chịu nhiệt, chịu áp lực, phù hợp cho các hệ thống quy mô lớn, lưu lượng cao.

Kết nối bằng mặt bích theo tiêu chuẩn JIS, DIN, BS, ANSI, đảm bảo độ kín và độ bền, dễ lắp đặt – bảo trì trong các môi trường công nghiệp.

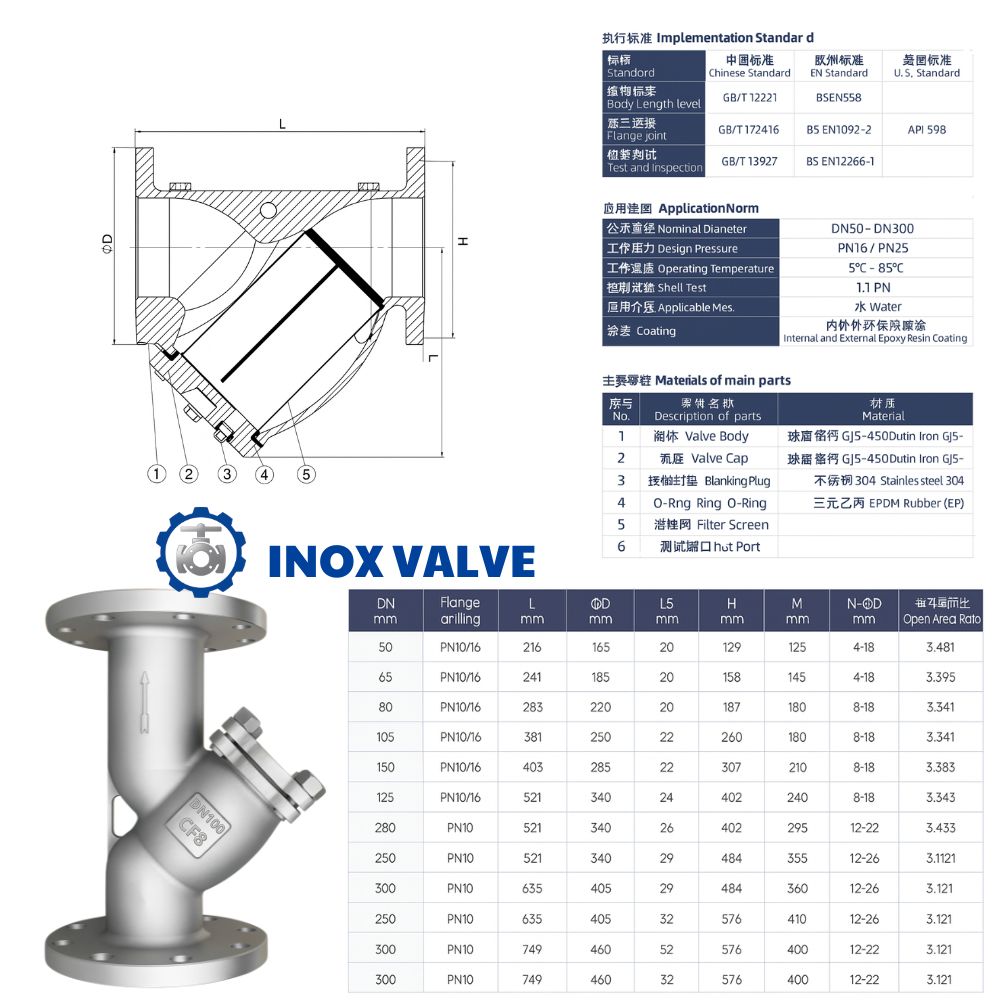

Cấu tạo của Y lọc inox mặt bích DN200

• Thân van: Inox 304/316, thiết kế dạng chữ Y, chịu áp lực cao, chống gỉ.
• Lưới lọc: Inox 304/316, lỗ lọc 0.5–3 mm; tháo rời vệ sinh dễ dàng.
• Kết nối mặt bích: Tiêu chuẩn JIS, DIN, BS, ANSI; lắp đặt chắc chắn, kín khít.
• Nắp van: Dạng bulong/ren, có gioăng chịu nhiệt – chịu áp giúp chống rò rỉ.

Nguyên lý hoạt động

1. Lưu chất đi theo hướng mũi tên trên thân Y lọc.
2. Khi thay đổi hướng ở nhánh chữ Y, tạp chất được giữ lại trên lưới lọc.
3. Lưu chất sạch đi ra đầu ra để tiếp tục vận hành hệ thống.
4. Khi đầy rác, mở nắp – lấy lưới lọc ra – vệ sinh hoặc thay mới.

Công dụng của Y lọc inox mặt bích DN200

• Bảo vệ bơm công suất lớn khỏi cặn, mảnh vụn gây hỏng cánh bơm.
• Bảo vệ van điều khiển, van điện từ, tránh kẹt – tắc – sai hoạt động.
• Bảo vệ đồng hồ đo, giảm sai số và tránh nghẽn lưu chất.
• Giữ cho hệ thống vận hành ổn định, giảm rung lắc và sự cố áp lực.
• Lọc tạp chất thô, giúp lưu chất sạch hơn, tăng tuổi thọ toàn bộ thiết bị.

Ưu điểm của Y lọc inox mặt bích DN200

• Khả năng lọc mạnh, phù hợp cho hệ thống lưu lượng lớn.
• Độ bền rất cao, chống ăn mòn tuyệt vời nhờ inox 304/316.
• Lắp đặt – bảo dưỡng dễ dàng theo kiểu mặt bích.
• Dùng được trong môi trường nước, hóa chất, khí, hơi, thực phẩm.
• Hoạt động ổn định và bền bỉ, ít gây tổn thất áp lực.

Ứng dụng

• Nhà máy xử lý nước – hệ thống nước sạch – nước thải
• Nhà máy thực phẩm, đồ uống, dược phẩm
• Ngành hóa chất – dung môi – axit loãng
• Hệ thống HVAC, chiller, cooling tower
• Ngành dầu khí: xăng, dầu diesel, dầu thô, khí nén
• Hệ thống PCCC DN200
• Các nhà máy công nghiệp nặng, nhà máy nhiệt điện

Thông số kỹ thuật của Y lọc inox mặt bích DN200

Bảng so sánh Y lọc inox mặt bích DN200 với loại khác

Lưu ý khi lắp đặt

• Lắp theo chiều mũi tên trên thân Y lọc.
• Đặt nắp lưới hướng xuống để dễ vệ sinh.
• Chừa không gian để tháo nắp và lấy lưới lọc.
• Siết bulong mặt bích đúng lực, theo hình chữ X.
• Vệ sinh định kỳ lưới lọc.
• Dùng lọc thô phía trước nếu trong hệ có vật sắc – mảnh kim loại lớn.
