Y lọc inox mặt bích DN125
390 ₫
| Thông số | Giá trị |
| Kích thước danh nghĩa | DN125 (5 inch – phi ~140 mm) |
| Vật liệu thân | Inox 304 / Inox 316 |
| Vật liệu lưới lọc | Inox 304/316 |
| Tiêu chuẩn mặt bích | JIS 10K, DIN PN16, BS, ANSI 150–300 |
| Áp suất làm việc | 10–16 bar |
| Nhiệt độ làm việc | -10°C đến 180°C (inox 316 chịu cao hơn) |
| Kích thước lỗ lọc | 0.5 – 3 mm (tùy yêu cầu) |
| Kiểu nắp | Nắp bulong hoặc nắp ren |
| Môi trường sử dụng | Nước, hơi, khí, dầu, dung môi, hóa chất nhẹ, thực phẩm |

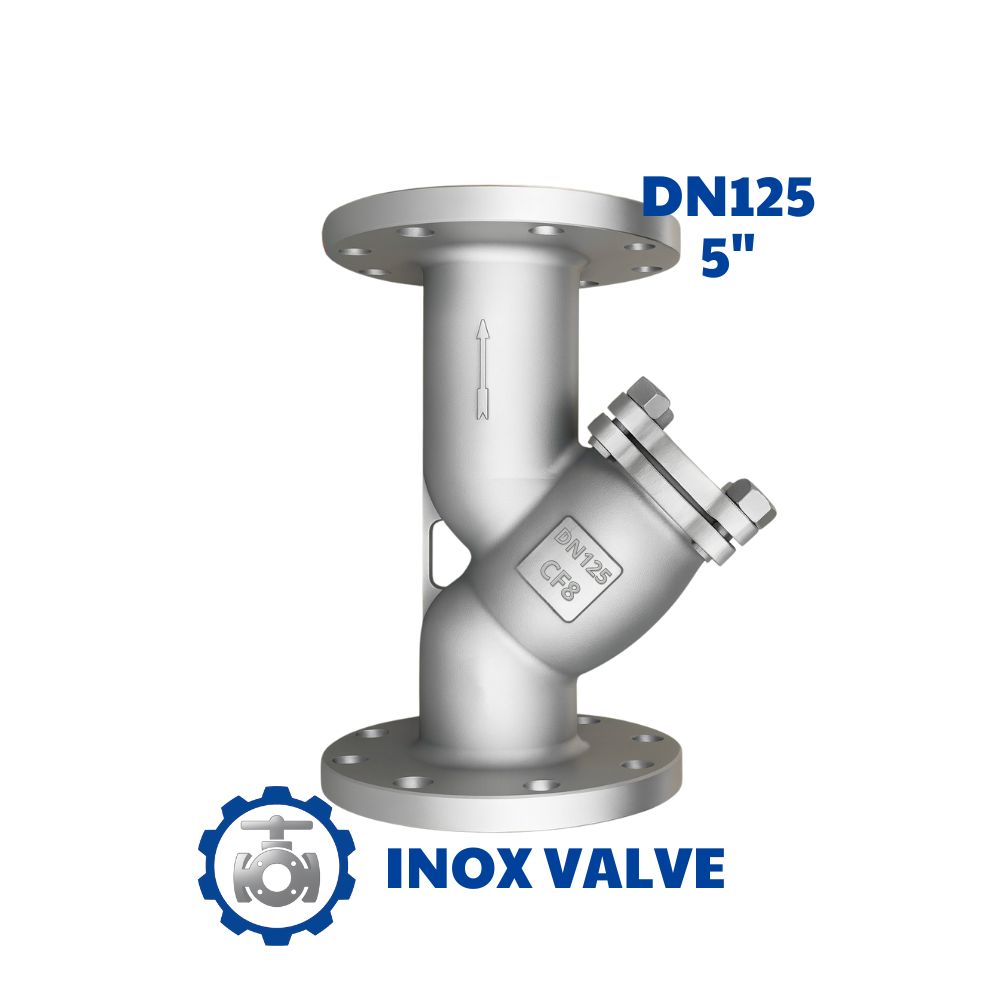

Y lọc inox mặt bích DN125 là gì?
Y lọc inox mặt bích DN125 là thiết bị lọc rác dùng để loại bỏ tạp chất thô trong hệ thống đường ống DN125 (đường kính danh nghĩa 125 mm – tương đương 5 inch – phi khoảng 140 mm).
Sản phẩm được làm bằng inox 304 hoặc inox 316, có khả năng chịu nhiệt – chịu áp – chống ăn mòn vượt trội. Kết nối dạng mặt bích tiêu chuẩn JIS, DIN, BS hoặc ANSI giúp lắp đặt chắc chắn, kín khít, phù hợp cho các hệ thống công nghiệp cỡ lớn.

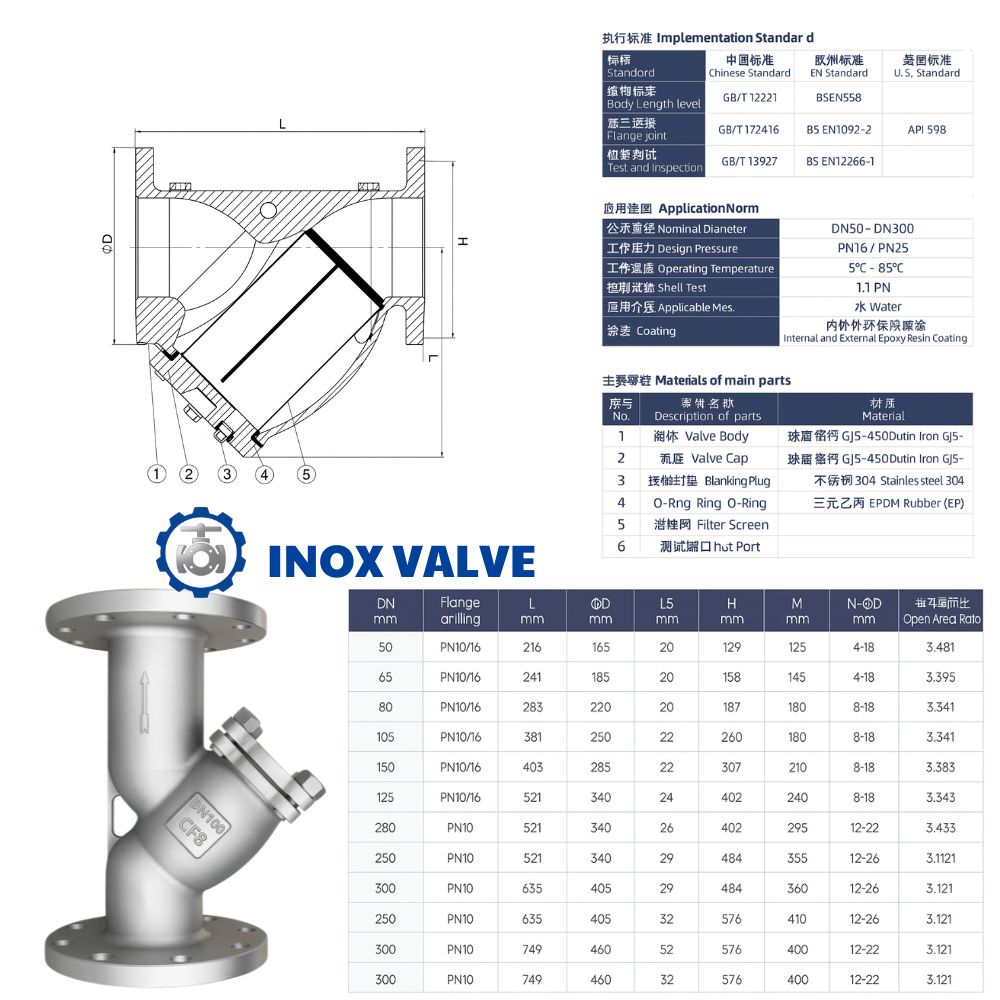

Cấu tạo
- Thân y lọc:Hình chữ Y, làm bằng inox (thường là SUS 304 hoặc SUS 316) giúp chống ăn mòn, chịu áp lực cao và chịu nhiệt.
- Lưới lọc:Làm bằng inox, có thể là lọc rác thô hoặc rác cặn tinh, tùy thuộc vào mục đích sử dụng.
- Nắp bịt:Thường nằm ở phía dưới, được cố định bằng bu lông, đai ốc để dễ dàng tháo lắp khi vệ sinh.
- Mặt bích:Có tiêu chuẩn phù hợp (BS, JIS, DIN, ANSI) để kết nối chắc chắn với đường ống và chịu được áp suất cao.
Nguyên lý hoạt động
- Lưu chất đi qua van theo hình chữ Y, dòng chảy bị phân ra.
- Lưu chất đi qua lưới lọc, các tạp chất và cặn bẩn sẽ được giữ lại trong bầu lọc.
- Lưu chất sạch sẽ tiếp tục đi ra khỏi van.
- Khi cần vệ sinh, người dùng sẽ tháo nắp bịt ở dưới để lấy rác và cặn bẩn ra ngoài.
Thông số kỹ thuật của Y lọc inox mặt bích DN125
| Thông số | Giá trị |
| Kích thước danh nghĩa | DN125 (5 inch – phi ~140 mm) |
| Vật liệu thân | Inox 304 / Inox 316 |
| Vật liệu lưới lọc | Inox 304/316 |
| Tiêu chuẩn mặt bích | JIS 10K, DIN PN16, BS, ANSI 150–300 |
| Áp suất làm việc | 10–16 bar |
| Nhiệt độ làm việc | -10°C đến 180°C (inox 316 chịu cao hơn) |
| Kích thước lỗ lọc | 0.5 – 3 mm (tùy yêu cầu) |
| Kiểu nắp | Nắp bulong hoặc nắp ren |
| Môi trường sử dụng | Nước, hơi, khí, dầu, dung môi, hóa chất nhẹ, thực phẩm |
Ưu điểm của Y lọc inox mặt bích DN125
- Chống ăn mòn và gỉ sét:Inox có khả năng chống ăn mòn tốt, phù hợp với các môi trường khắc nghiệt như hóa chất, nước mặn.
- Độ bền cao:Chịu được áp lực và nhiệt độ lớn, tuổi thọ cao.
- Dễ vệ sinh:Nắp bịt riêng biệt giúp việc tháo lắp và bảo trì dễ dàng.
- Bảo vệ thiết bị:Ngăn chặn cặn bẩn làm hỏng các thiết bị khác như bơm, van, đồng hồ đo lưu lượng.
- Kết nối chắc chắn:Kết nối mặt bích giúp chịu được áp suất cao hơn so với loại nối ren.
Bảng so sánh Y lọc inox mặt bích DN100 với loại khác
| Tiêu chí | Y lọc inox mặt bích DN100 | Y lọc gang mặt bích DN100 |
| Vật liệu thân | Inox 304 hoặc inox 316 (chống ăn mòn cao) | Gang xám hoặc gang cầu (chịu lực tốt nhưng dễ ăn mòn) |
| Khả năng chống ăn mòn | Rất tốt – dùng được trong môi trường hóa chất, nước biển, thực phẩm | Trung bình – dễ bị oxy hóa khi gặp nước hoặc hóa chất |
| Khả năng chịu nhiệt | 180–300°C (tùy loại inox) | Khoảng 120–200°C (thấp hơn inox) |
| Khả năng chịu áp | 10–16 bar; inox 316 chịu áp tốt hơn | 10–16 bar; ổn định nhưng không bền bằng inox khi môi trường ăn mòn |
| Tuổi thọ | Rất cao, dùng lâu dài trong nhiều môi trường | Khá tốt nhưng giảm nhanh khi tiếp xúc nước mặn, hóa chất |
| Trọng lượng | Nhẹ hơn gang | Nặng hơn inox |
| Môi trường sử dụng | Nước sạch, nước thải, hóa chất, hơi, khí, thực phẩm, dung môi | Nước sạch, hệ HVAC, hệ PCCC, nước thải nhẹ |
| Mức độ an toàn vệ sinh | Cao – phù hợp ngành thực phẩm, nước uống | Không dùng cho thực phẩm – nước uống |
| Khả năng tái sử dụng – vệ sinh | Dễ vệ sinh hơn, chống gỉ tốt | Khi gỉ sét có thể khó vệ sinh hoặc phải thay mới |
| Ứng dụng | Công nghiệp thực phẩm, hóa chất, dầu khí, hệ thống yêu cầu độ sạch cao | Hệ thống nước, PCCC, HVAC, công trình dân dụng |
Ứng dụng của Y lọc inox mặt bích DN125
- Hệ thống xử lý nước thải, nước sạch.
- Hệ thống hóa chất, hóa dầu.
- Hệ thống cấp thoát nước, nước nóng.
- Ngành công nghiệp thực phẩm và đồ uống.
- Hệ thống khí nén.
Lưu ý khi sử dụng
- Chọn đúng tiêu chuẩn mặt bích:Phải chọn đúng tiêu chuẩn mặt bích (JIS, DIN, ANSI…) để đảm bảo lắp đặt phù hợp và an toàn với đường ống.
- Chọn chất liệu inox phù hợp:Tùy thuộc vào môi trường lưu chất mà chọn loại inox phù hợp (ví dụ: SUS 316 cho môi trường có nồng độ muối hoặc axit cao).
- Chọn loại lưới lọc phù hợp:Cần lựa chọn kích thước mắt lưới lọc phù hợp với mức độ sạch cần thiết.
- Vệ sinh định kỳ:Nên vệ sinh lưới lọc định kỳ để đảm bảo hiệu quả lọc tốt nhất và tuổi thọ của thiết bị.
