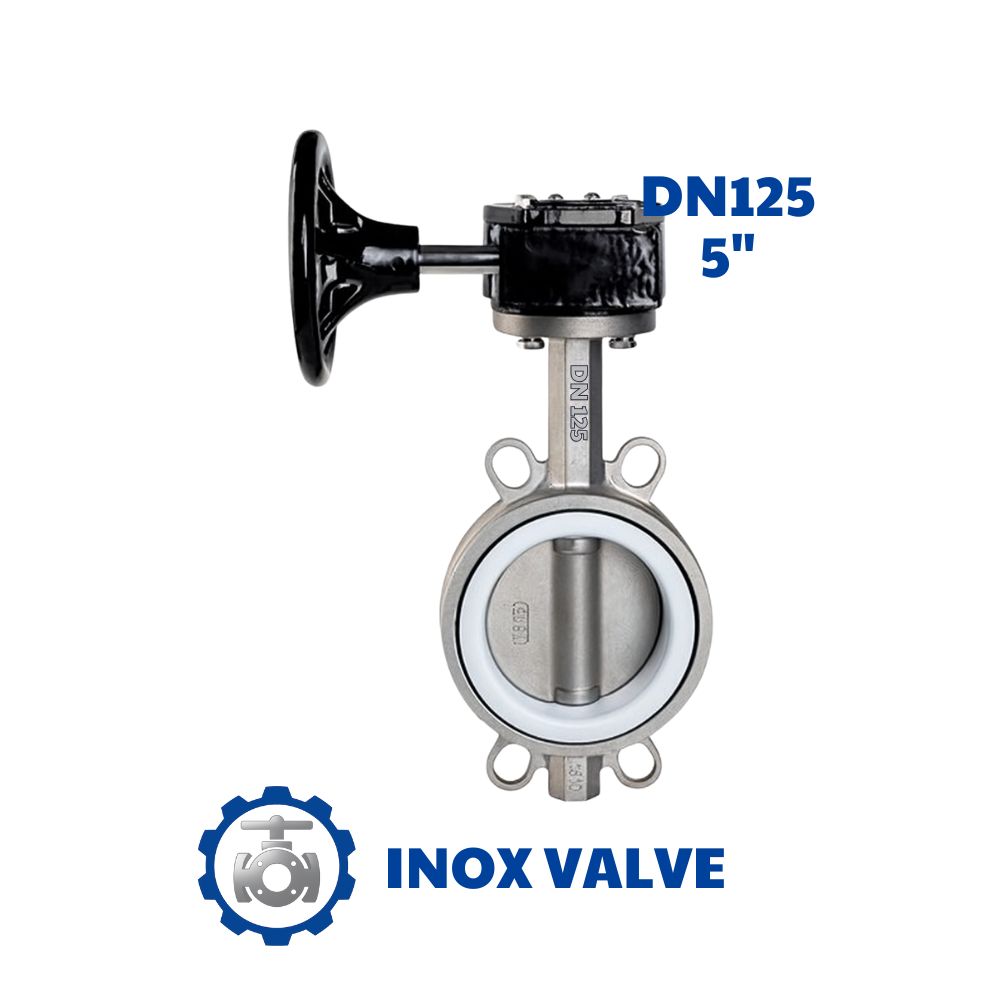

Van bướm inox tay quay DN125

Van bướm inox tay quay DN125 là gì?

Van bướm inox tay quay DN125 là loại van công nghiệp có đường kính danh nghĩa DN125, tương đương 5 inch và đường kính thực tế khoảng φ140 mm. Van được chế tạo từ inox 304 hoặc 316, có cơ cấu điều khiển tay quay, giúp đóng mở dòng chảy chính xác và ổn định.

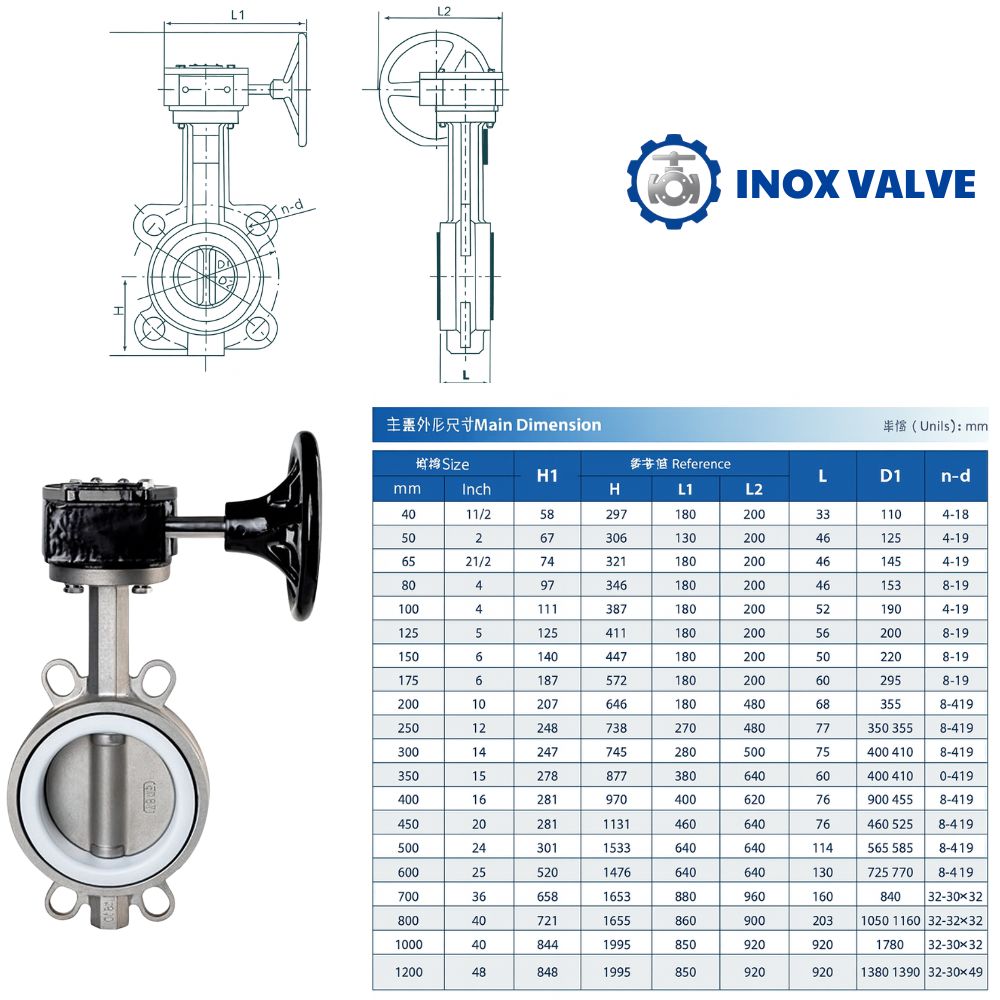

Thông số kỹ thuật của van bướm inox tay quay DN125

Cấu tạo van bướm inox tay quay DN125

• Thân van (Body): Vòng ngoài bao bọc các bộ phận khác, thường làm bằng inox 304, 316 hoặc gang để chịu lực tốt.
• Đĩa van (Disc): Có hình đĩa tròn, đặt vừa trong thân van, quay theo trục để điều khiển dòng chảy.
• Trục van (Stern): Kết nối đĩa van với hộp số và tay quay, giúp truyền lực quay để đóng mở van.
• Gioăng làm kín (Seal Ring): Nằm giữa thân van và đĩa van, được làm từ vật liệu mềm như EPDM, PTFE (Teflon) để hạn chế rò rỉ và giảm ma sát khi hoạt động.
• Hộp số (Gearbox): Bộ phận quan trọng, giúp giảm lực để thao tác đóng mở van dễ dàng và chính xác hơn.
• Tay quay: Bộ phận truyền động trực tiếp, cho phép điều khiển van bằng tay quay.

Nguyên lý hoạt động

• Khi quay tay quay theo chiều kim đồng hồ, trục van sẽ quay theo.
• Đĩa van được gắn chặt vào trục van cũng sẽ xoay theo.
• Khi đĩa van xoay nằm song song với dòng chảy, van sẽ mở hoàn toàn, cho phép lưu chất chảy qua.
• Khi đĩa van xoay vuông góc với dòng chảy, van sẽ đóng hoàn toàn, ngăn chặn lưu chất chảy qua.

Đặc điểm van bướm inox tay quay DN125

• Vật liệu: Thân và đĩa van làm từ inox 304, 316, có khả năng chống ăn mòn và oxy hóa cao, phù hợp với nhiều môi trường khắc nghiệt.
• Khả năng chịu đựng: Chịu được áp suất làm việc từ PN10 – 16 và nhiệt độ hoạt động rộng.
• Kết nối: Phổ biến với kiểu lắp kẹp (wafer) hoặc nối mặt bích, tùy thuộc vào nhu cầu lắp đặt.
• Vận hành: Dễ dàng vận hành bằng cách quay tay quay, có thể điều chỉnh lưu lượng theo ý muốn.
• Kích thước: Kích thước danh định DN125 (tương đương khoảng 141 mm hoặc 5 inch).

Ứng dụng

• Hệ thống cấp thoát nước: Sử dụng rộng rãi trong hệ thống cấp nước sạch, nước thải công nghiệp và sinh hoạt.
• Hệ thống PCCC: Ứng dụng trong hệ thống phòng cháy chữa cháy.
• Ngành hóa chất: Phù hợp với nhiều loại hóa chất nhờ khả năng chống ăn mòn của inox.
• Ngành thực phẩm và đồ uống: Được sử dụng trong các dây chuyền sản xuất thực phẩm và đồ uống.
• Hệ thống HVAC: Ứng dụng trong các hệ thống sưởi ấm, thông gió và điều hòa không khí

So sánh Van bướm inox tay quay DN125 với loại khác

Lưu ý

• Kiểm tra định kỳ: Thường xuyên kiểm tra, vệ sinh và tra dầu cho van, đặc biệt là các bộ phận tiếp xúc và hộp số.
• Bảo dưỡng: Nên tháo van ra để bảo dưỡng và kiểm tra các bộ phận bên trong khoảng 2-3 năm một lần để đảm bảo hoạt động tốt.
• Tránh vận hành quá giới hạn: Không mở van quá giới hạn, có thể làm hỏng thiết bị.
• Lựa chọn đúng loại: Chọn van có chất liệu và kiểu kết nối phù hợp với môi trường và hệ thống ống để đạt hiệu quả tốt nhất
