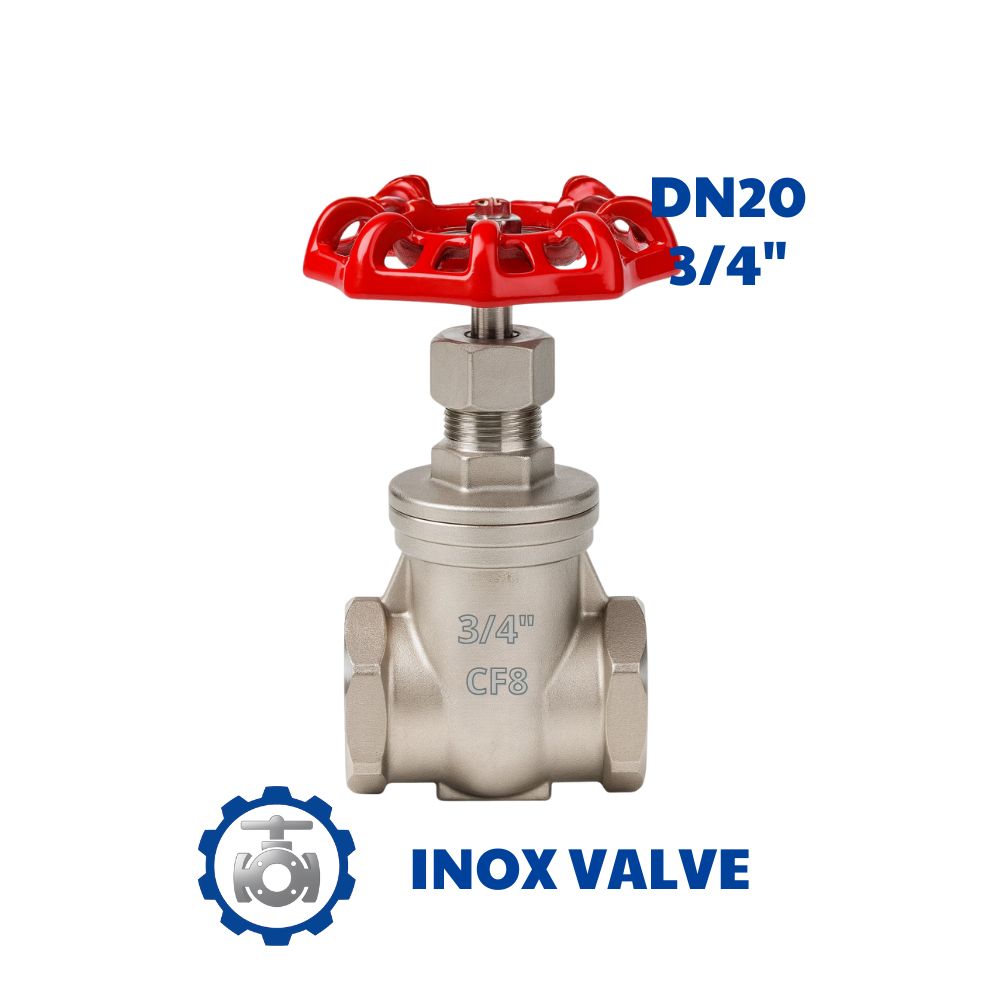

Van cổng inox ren DN20

Van cổng inox ren DN20 là gì?

Van cổng inox ren DN20 là loại van dùng để đóng/mở dòng chảy trong đường ống bằng cơ chế nâng/hạ cửa van (gate).

• Kích thước inch: 3/4 inch
• Kích thước phi (mm): Phi 27

Van sử dụng kết nối ren (BSP/NPT), phù hợp cho các hệ thống ống cỡ nhỏ đến trung bình. Chất liệu chế tạo là inox 304 hoặc inox 316, có khả năng chống ăn mòn, chịu áp lực tốt, hoạt động bền bỉ trong nhiều môi trường: nước sạch, nước nóng, khí nén, dầu, hơi nhẹ.

Cấu tạo van cổng inox ren DN20

• Thân van: Phần thân chính, được làm bằng inox, có kết nối ren để lắp vào đường ống.
• Đĩa van: Bộ phận chắn, được thiết kế để nâng lên hoặc hạ xuống để đóng/mở dòng chảy. Đĩa van có bề mặt phẳng và độ kín cao.
• Trục van: Nối với đĩa van và tay quay, có nhiệm vụ truyền chuyển động nâng/hạ đĩa van.
• Tay quay (Vô lăng): Bộ phận điều khiển van, giúp người dùng xoay để nâng hoặc hạ đĩa van.
• Nắp van: Đậy kín phần thân van, bảo vệ các bộ phận bên trong.
• Gioăng làm kín: Giúp ngăn chặn rò rỉ giữa các bộ phận của van.

Nguyên lý hoạt động

• Khi xoay tay quay ngược chiều kim đồng hồ, trục van sẽ nâng đĩa van lên, cho phép lưu chất chảy qua, van ở trạng thái mở.
• Khi xoay tay quay theo chiều kim đồng hồ, trục van sẽ hạ đĩa van xuống, chặn dòng chảy và van ở trạng thái đóng.

Đặc điểm

• Chất liệu: Chế tạo từ các loại inox như SUS 304, SUS 316, mang lại độ bền cao, khả năng chống ăn mòn, gỉ sét vượt trội.
• Kích thước: Kích thước nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt và bảo trì.
• Kết nối: Kết nối ren, giúp việc lắp đặt nhanh chóng và tiện lợi cho các hệ thống đường ống nhỏ.
• Ứng dụng: Phù hợp cho các môi trường khắc nghiệt như nước thải, hóa chất, dầu khí, hoặc các ứng dụng sạch như thực phẩm, dược phẩm, nước sạch.
• Vận hành: Đóng mở từ từ, giảm thiểu rung động và búa nước trong hệ thống.
• Độ kín: Đảm bảo độ kín tuyệt đối khi đóng.
• Áp lực và nhiệt độ: Chịu được áp lực làm việc PN16 và nhiệt độ làm việc lên đến 180oC

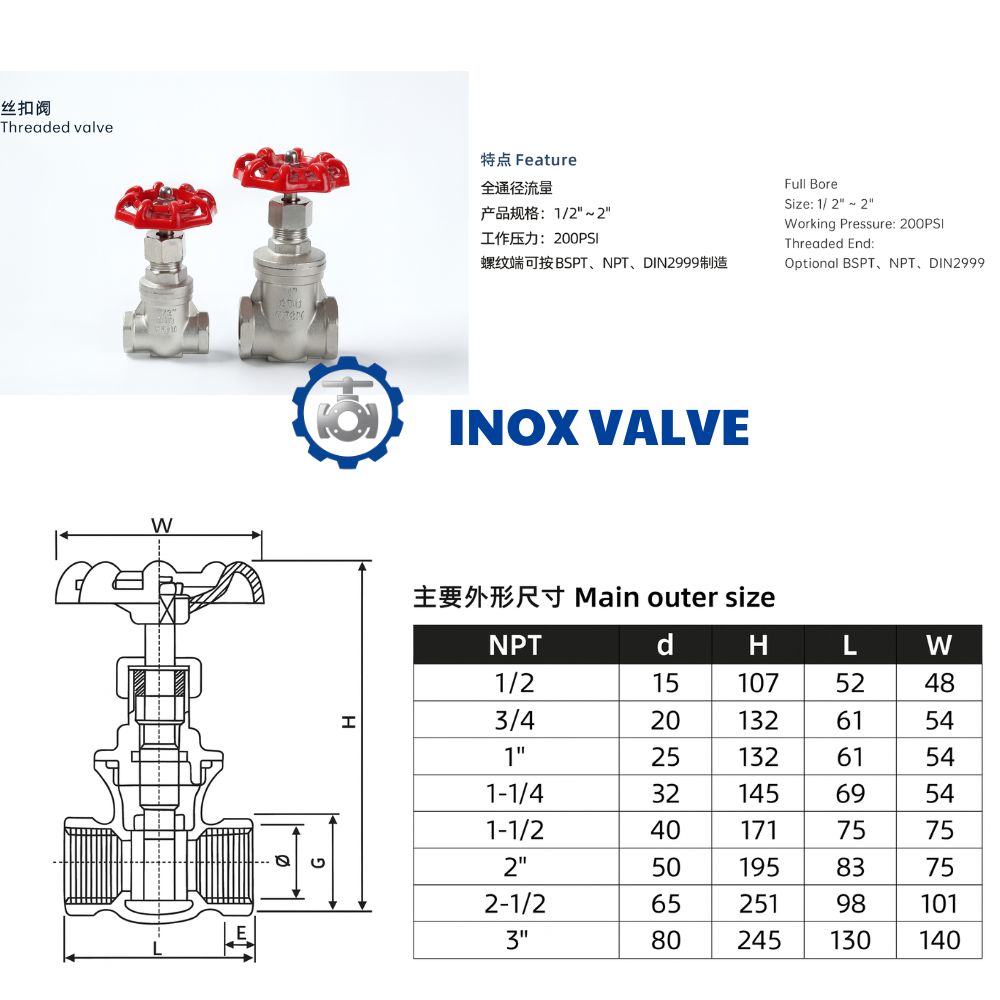

Thông số kỹ thuật van cổng inox ren DN20

Ứng dụng của van cổng inox ren DN20

Van được dùng phổ biến trong:

• Hệ thống nước sinh hoạt, nước sạch
• Đường ống khí nén, hơi nhẹ
• Hệ thống PCCC cho đường ống DN20
• Hệ thống dầu, chất lỏng trung tính
• Nhà máy thực phẩm, dược phẩm
• Công trình dân dụng và cơ sở sản xuất

Nhờ kết nối ren, van DN20 thích hợp lắp trong không gian nhỏ và hẹp.

So sánh Van cổng inox ren DN20 và Van cổng đồng ren DN20

Lưu ý khi lắp đặt

• Chọn đúng chuẩn ren BSP/NPT cho đường ống DN20.
• Lắp theo chiều mũi tên trên thân van.
• Dùng băng tan hoặc keo ren để chống rò rỉ.
• Không siết quá lực, tránh nứt thân van.
• Van chỉ dùng để đóng/mở, không điều tiết dòng chảy.
