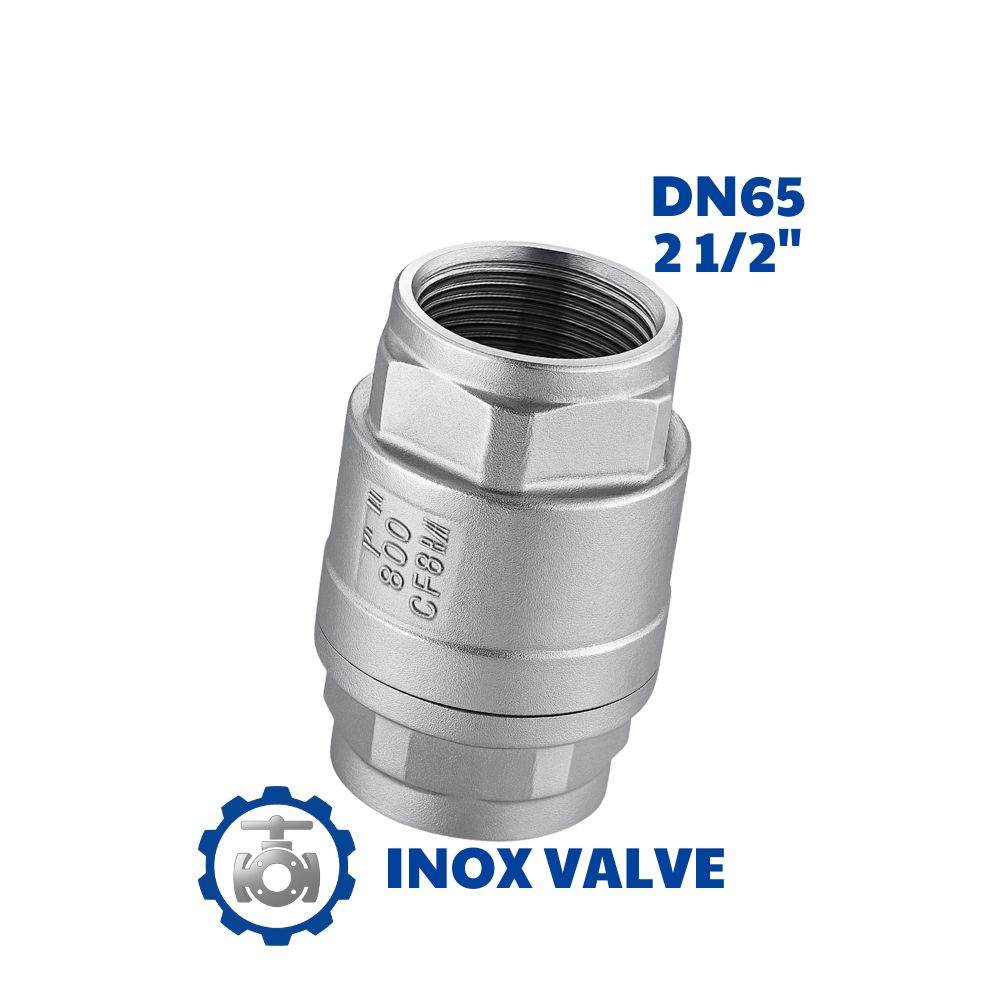

Van 1 chiều lò xo inox DN65

Van 1 chiều lò xo inox DN65 là gì?

Van 1 chiều lò xo inox DN65 là loại van một chiều được làm bằng chất liệu inox, có đường kính danh nghĩa DN65 (tương đương 2.5 inch, lắp vừa ống khoảng73mm đường kính ngoài), dùng để ngăn chặn dòng chảy ngược trong các hệ thống đường ống công nghiệp, sử dụng lò xo để hỗ trợ đĩa van đóng mở tự động.

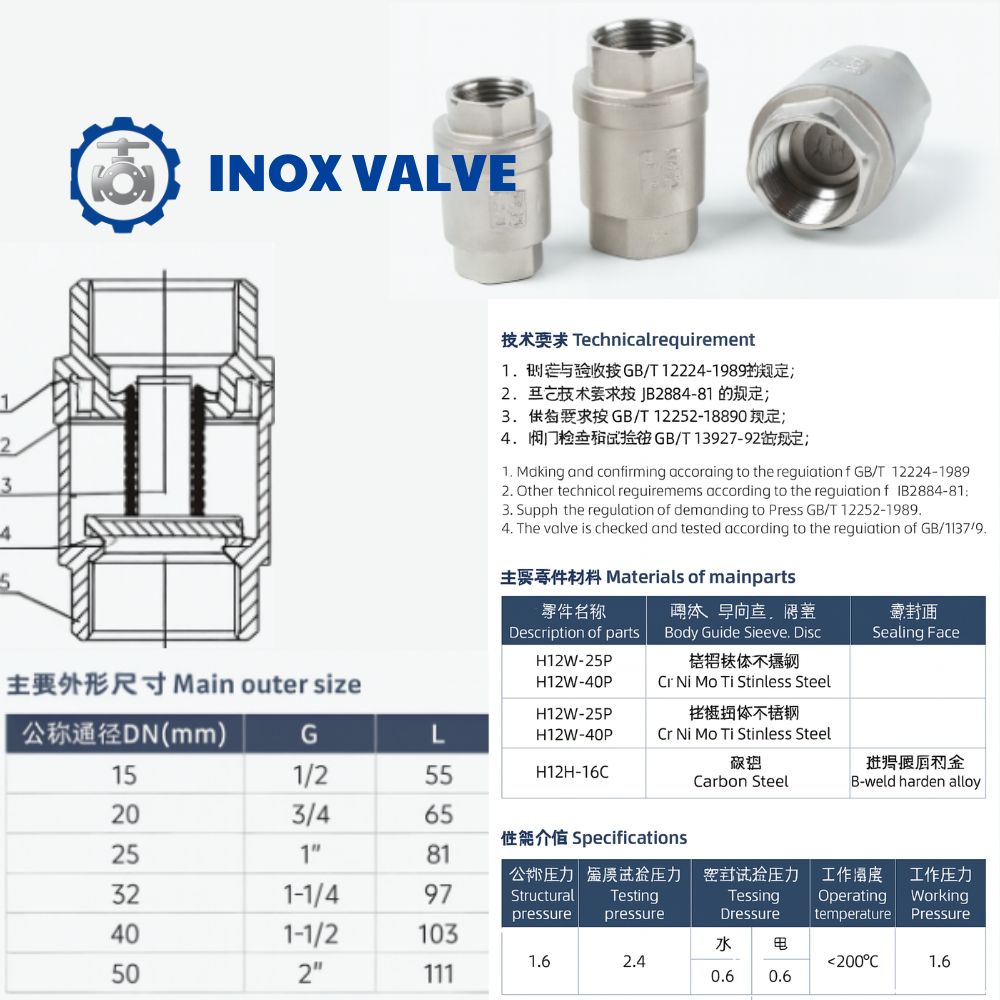

Thông số kỹ thuật van 1 chiều lò xo inox DN65

Cấu tạo

• Thân van:Chế tạo từ vật liệu inox như inox 304, 316, có khả năng chịu áp lực cao và chống ăn mòn tốt.
• Đĩa van:Là bộ phận trực tiếp đóng/mở van, làm từ inox.
• Lò xo:Làm từ thép không gỉ, có độ đàn hồi cao, có tác dụng đẩy đĩa van về vị trí đóng khi không có áp lực dòng chảy.
• Trục van:Kết nối đĩa van với thân van, đảm bảo hoạt động ổn định.
• Gioăng làm kín:Ngăn chặn rò rỉ, thường làm từ cao su chịu nhiệt.
• DN65:Kích thước đường kính trong danh nghĩa của van, là 65mm.

Nguyên lý hoạt động

1. Trạng thái mở:Khi dòng chảy (lưu chất lỏng hoặc khí) có áp lực đủ mạnh tác động lên đĩa van, áp lực này sẽ thắng lực đàn hồi của lò xo, đẩy đĩa van đi và nén lò xo lại. Lúc này, van sẽ mở ra, cho phép lưu chất chảy qua theo một chiều.
2. Trạng thái đóng:Khi dòng chảy ngưng hoặc áp lực giảm, lực đàn hồi của lò xo sẽ đẩy đĩa van trở lại vị trí ban đầu. Đĩa van đóng chặt vào mặt bích, ngăn chặn hoàn toàn dòng chảy ngược quay trở lại đường ống.

Ưu điểm

• Chống ăn mòn và độ bền cao:Được chế tạo từ vật liệu inox (như SUS201, SUS304, SUS316), van có khả năng chống gỉ sét, chịu được môi trường khắc nghiệt, hóa chất ăn mòn và nhiệt độ cao.
• Hoạt động tự động và nhanh chóng:Van vận hành hoàn toàn tự động dựa vào áp lực dòng chảy, không cần nguồn điện hay thao tác thủ công, giúp đóng mở nhanh chóng để ngăn dòng chảy ngược.
• Giảm thiểu búa nước:Cơ chế lò xo giúp van đóng nhanh hơn so với van lật thông thường, làm giảm sốc áp và tiếng ồn, bảo vệ thiết bị khỏi hư hại do “búa nước”.
• Linh hoạt trong lắp đặt:Có thể lắp đặt ở nhiều hướng (ngang, dọc) mà vẫn đảm bảo hiệu quả hoạt động, phù hợp với các không gian có diện tích hạn chế.
• Đa dạng kích cỡ:Có nhiều kích cỡ khác nhau, bao gồm cả DN65, để phù hợp với nhiều loại đường ống.

Ứng dụng

• Hệ thống cấp thoát nước:Sử dụng trong các trạm bơm, hệ thống cấp nước sạch cho khu dân cư, tòa nhà, nhà máy xử lý nước để ngăn nước chảy ngược về máy bơm khi dừng hoạt động.
• Công nghiệp hóa chất và thực phẩm:Phù hợp với môi trường có tính ăn mòn cao và các yêu cầu vệ sinh nghiêm ngặt trong ngành thực phẩm, dược phẩm, hóa chất.
• Hệ thống HVAC:Dùng trong các hệ thống điều hòa không khí, cấp hơi nóng, nồi hơi.
• Các hệ thống khác:Ứng dụng trong hệ thống khí nén, hệ thống phòng cháy chữa cháy (PCCC) và các đường ống dẫn dầu.

So sánh van 1 chiều lò xo inox DN65 và van 1 chiều lá lật DN65

Lưu ý khi sử dụng

• Lắp đúng hướng mũi tên trên thân van để tránh rung, va đập và hư lò xo.
• Đối với DN65 nên ưu tiên kiểu mặt bích để tăng độ kín và độ bền.
• Khuyến cáo lắp Y lọc trước van giúp tránh cặn bẩn làm kẹt đĩa van.
• Không lắp ngay sát đầu ra máy bơm; nên có đoạn ống thẳng tối thiểu 3–5D.
• Kiểm tra gioăng để phù hợp nhiệt độ và môi trường làm việc.

Quy trình lắp đặt chuẩn

1. Kiểm tra kích thước, tiêu chuẩn mặt bích và thông số van.
2. Làm sạch bề mặt kết nối, chuẩn bị gioăng đúng tiêu chuẩn.
3. Đặt van đúng chiều mũi tên; căn chỉnh để tránh lệch tâm.
4. Siết bulong mặt bích theo hình chéo đều lực.
5. Mở van – cấp áp từ từ để kiểm tra rò rỉ.
6. Sau 24–48 giờ vận hành, siết lại bulong nếu cần.

Những lỗi thường gặp và cách khắc phục

Van rung – kêu lạch cạch

• Nguyên nhân: Lắp ngược; dòng chảy dao động mạnh
• Khắc phục: Điều chỉnh chiều lắp, lắp thiết bị ổn áp hoặc bình tích áp

Đóng mở liên tục (chattering)

• Nguyên nhân: Lưu lượng không ổn định
• Khắc phục: Ổn định áp lực, tăng đường kính ống hoặc thay đổi vị trí lắp

Không kín 100%

• Nguyên nhân: Cặn bám vào seat hoặc gioăng lão hóa
• Khắc phục: Vệ sinh – thay gioăng – kiểm tra bề mặt tiếp xúc

Kẹt đĩa van

• Nguyên nhân: Không có Y lọc, rác lọt vào thân van
• Khắc phục: Lắp Y lọc, vệ sinh định kỳ
