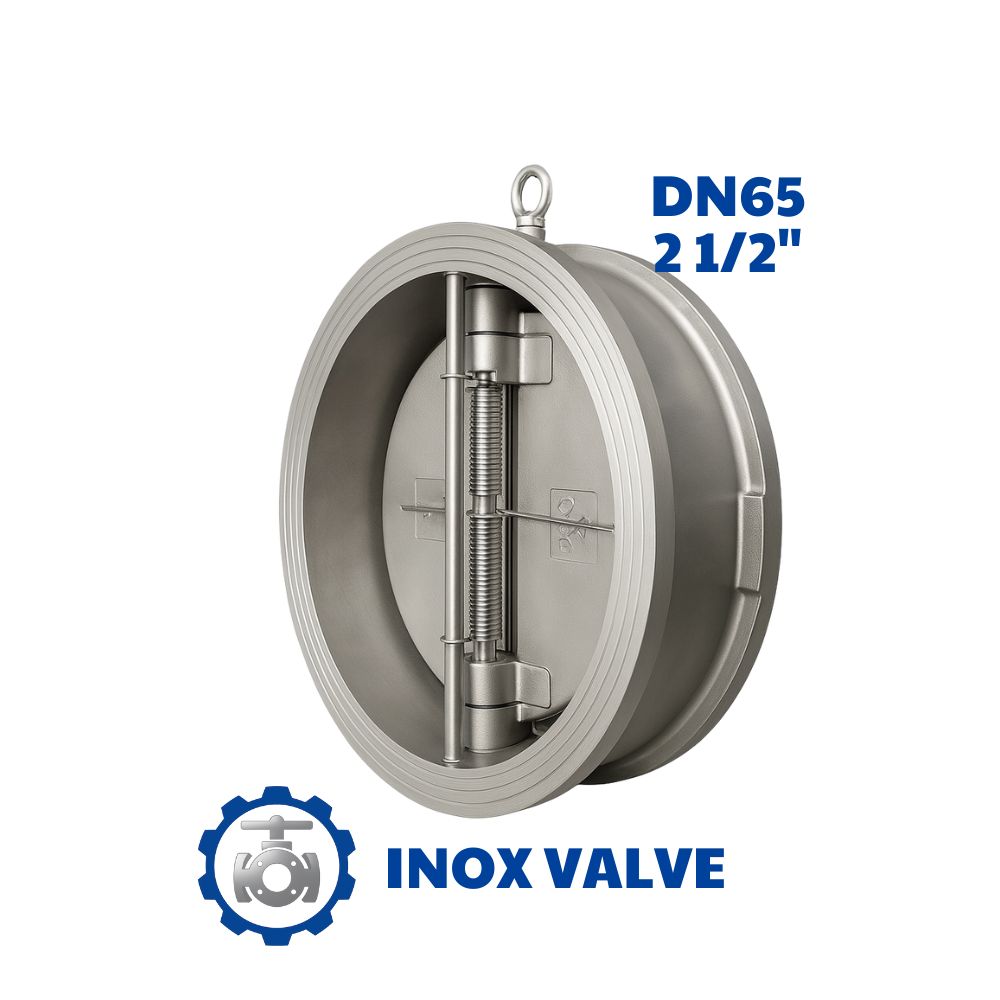

Van 1 chiều cánh bướm inox DN65
474 ₫
| Thông số | Chi tiết |
| Kích thước | DN65 (2.5 inch, φ76mm) |
| Vật liệu thân | Inox 304 hoặc Inox 316 |
| Vật liệu cánh | Inox 304 / 316 |
| Kết nối | Mặt bích PN10/PN16 |
| Áp suất làm việc | 10 – 16 bar |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Kiểu vận hành | Tự động theo dòng chảy |
| Tiêu chuẩn | DIN – ISO – JIS |
Van 1 Chiều Cánh Bướm Inox DN65 Là Gì?
Van 1 chiều cánh bướm inox DN65 (tương đương 2.5 inch, phi 76mm) là loại van một chiều sử dụng đĩa cánh bướm bằng inox để đóng/mở tự động theo hướng dòng chảy. Van chỉ cho phép lưu chất đi theo một chiều và tự động đóng lại khi có hiện tượng chảy ngược.
Thông Số Kỹ Thuật Van 1 Chiều Cánh Bướm Inox DN65
| Thông số | Chi tiết |
| Kích thước | DN65 (2.5 inch, φ76mm) |
| Vật liệu thân | Inox 304 hoặc Inox 316 |
| Vật liệu cánh | Inox 304 / 316 |
| Kết nối | Mặt bích PN10/PN16 |
| Áp suất làm việc | 10 – 16 bar |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Kiểu vận hành | Tự động theo dòng chảy |
| Tiêu chuẩn | DIN – ISO – JIS |
Cấu tạo
- Thân van:Thường làm bằng inox (ví dụ: 304, 316) để tăng độ bền và chống ăn mòn.
- Cánh van:Có dạng cánh bướm, được làm bằng inox và có thể xoay từ 0 đến 90 độ để đóng/mở.
- Trục van:Nối giữa cánh van và bộ điều khiển, cũng thường làm bằng inox.
- Lò xo:Giúp cánh van tự động quay về vị trí đóng khi áp lực dòng chảy giảm.
- Đệm cao su:Đặt giữa thân van và cánh van để tăng cường khả năng làm kín.
- Bộ điều khiển:Có thể là tay gạt, tay quay hoặc bộ điều khiển điện, khí nén.
Nguyên lý hoạt động
- Khi có dòng chảy thuận:Áp lực của dòng lưu chất đẩy cánh van mở ra cho phép dòng chảy đi qua.
- Khi dòng chảy ngược:Áp lực của dòng chảy giảm xuống, lò xo và áp lực ngược sẽ đẩy cánh van trở về vị trí ban đầu, đóng kín van và ngăn dòng chảy ngược trở lại.
- Quá trình đóng mở hoàn toàn tự động dựa vào áp suất của lưu chất.
Ưu điểm
- Chống ăn mòn:Vật liệu inox giúp van bền bỉ trong môi trường hóa chất ăn mòn, nhiệt độ cao.
- Vận hành tự động:Không cần thao tác thủ công, tự động đóng/mở dựa trên áp lực dòng chảy, giúp tiết kiệm chi phí.
- Thiết kế đơn giản:Cấu trúc nhỏ gọn, dễ dàng vận chuyển, lắp đặt và bảo trì.
- Hiệu quả:Ngăn chặn dòng chảy ngược hiệu quả, giúp bảo vệ máy bơm và các thiết bị khác.
- Chịu được áp lực và nhiệt độ cao:Phù hợp làm việc trong các môi trường khắc nghiệt.
Ứng dụng
- Ngành cấp thoát nước:Ứng dụng trong hệ thống xử lý nước sạch và nước thải.
- Ngành hóa chất:Sử dụng để vận chuyển các loại hóa chất.
- Ngành dầu khí:Phù hợp cho hệ thống đường ống trong ngành này.
- Các ngành công nghiệp khác:Thực phẩm, hệ thống phòng cháy chữa cháy (PCCC), hệ thống HVAC, khí nén, hơi nóng.
So Sánh Van Cánh Bướm Inox DN65 với loại khác
| Tiêu chí | Van 1 Chiều Cánh Bướm Inox DN65 | Van 1 Chiều Cánh Bướm Gang DN65 |
| Vật liệu thân | Inox 304/316 – chống ăn mòn rất tốt | Gang – dễ gỉ trong môi trường ẩm, hóa chất |
| Cánh van | Inox bền, chịu lực tốt | Gang hoặc phủ cao su, tuổi thọ thấp hơn |
| Khả năng chống ăn mòn | Xuất sắc, dùng được trong hóa chất và nước biển | Trung bình, phù hợp nước sạch |
| Tuổi thọ | Cao, độ bền ổn định trong môi trường khắc nghiệt | Thấp hơn, cần bảo dưỡng nhiều |
| Trọng lượng | Nhẹ, dễ thi công | Nặng, khó lắp đặt |
| Chi phí | Cao hơn | Thấp hơn |
| Ứng dụng | Công nghiệp hóa chất, thực phẩm, nước thải | Dân dụng, hệ thống nước sạch |
| Hiệu suất đóng mở | Nhanh, nhẹ, độ kín tốt | Khá ổn nhưng đóng mở nặng hơn |
Lắp Đặt Van 1 Chiều Cánh Bướm Inox DN65
Kiểm tra ban đầu:
- Kiểm tra tình trạng thân và cánh van.
- Xác định kích thước mặt bích đúng chuẩn DN65.
Lắp đặt đúng chiều:
- Dựa vào mũi tên chỉ hướng dòng chảy trên thân van.
- Tránh lắp ngược để đảm bảo hiệu quả chống dòng ngược.
Cố định van vào đường ống:
- Đặt van vào giữa mặt bích rồi siết bulong đều 4 phía.
- Siết theo kiểu đường chéo để tránh cong vênh thân van.
Kiểm tra sau lắp đặt:
- Mở nhẹ dòng chảy để kiểm tra rò rỉ.
- Đảm bảo cánh bướm chuyển động mượt và đóng kín.
