Mặt bích inox BS DN50
232 ₫
| Thông số | Giá trị / Mô tả |
| Kích cỡ danh nghĩa | DN50 |
| Kích thước inch / phi | 2 inch, phi 60 mm |
| Tiêu chuẩn | BS4504 / BS EN 1092-1 |
| Vật liệu chế tạo | Inox 304 / 316 / 316L |
| Áp lực làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | -20°C đến 180°C |
| Đường kính ngoài (OD) | 165 mm |
| Số lỗ bulong | 4 lỗ |
| Đường kính lỗ bulong | 18 mm |
| Bề mặt hoàn thiện | Đánh bóng hoặc mờ cơ học |
| Kết nối | Bulong – siết ren, kết nối ống hoặc van |

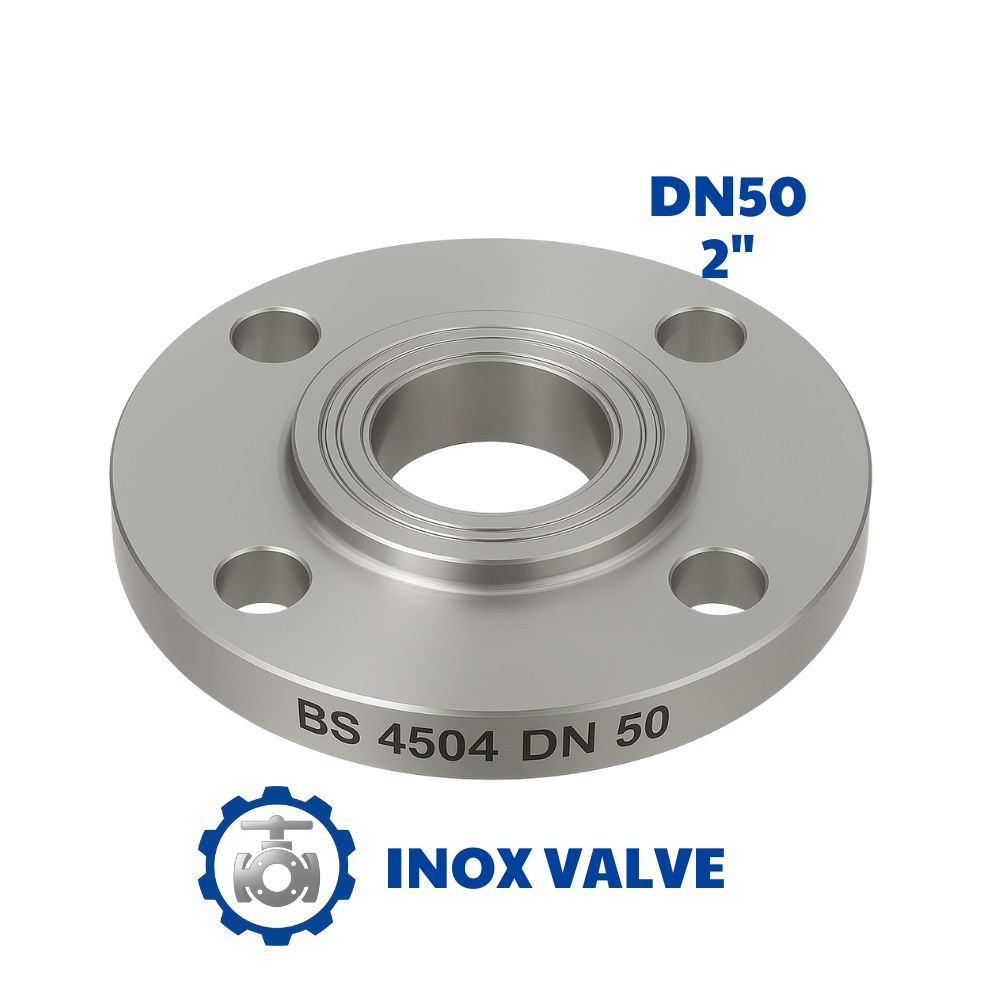

Mặt bích inox BS DN50 là gì?
Mặt bích inox BS DN50 là phụ kiện nối ống dạng tròn, được sử dụng để kết nối hai đoạn ống DN50 (2 inch, phi 60 mm) hoặc nối ống với van, bơm, đồng hồ và các thiết bị trong hệ thống đường ống công nghiệp. Sản phẩm được chế tạo theo tiêu chuẩn Anh Quốc BS4504 / BS EN 1092-1, đảm bảo độ chính xác cao, kín khít tốt và khả năng chịu áp lực, chịu nhiệt ổn định trong nhiều điều kiện làm việc khác nhau.
Cấu tạo của mặt bích inox BS DN50
- Thân bích: Dạng tròn, làm từ inox 304 hoặc inox 316, có độ bền và khả năng chịu lực cao.
- Lỗ bulong: Khoan sẵn theo tiêu chuẩn BS, bố trí đều quanh tâm giúp siết chặt chắc chắn.
- Bề mặt: Gia công phẳng hoặc nhám mịn để tăng độ bám dính với gioăng làm kín.
- Gioăng làm kín: Đặt giữa hai mặt bích, giúp ngăn rò rỉ lưu chất.
- Kết nối: Sử dụng bulong – đai ốc siết chặt, dễ dàng tháo lắp và bảo trì.

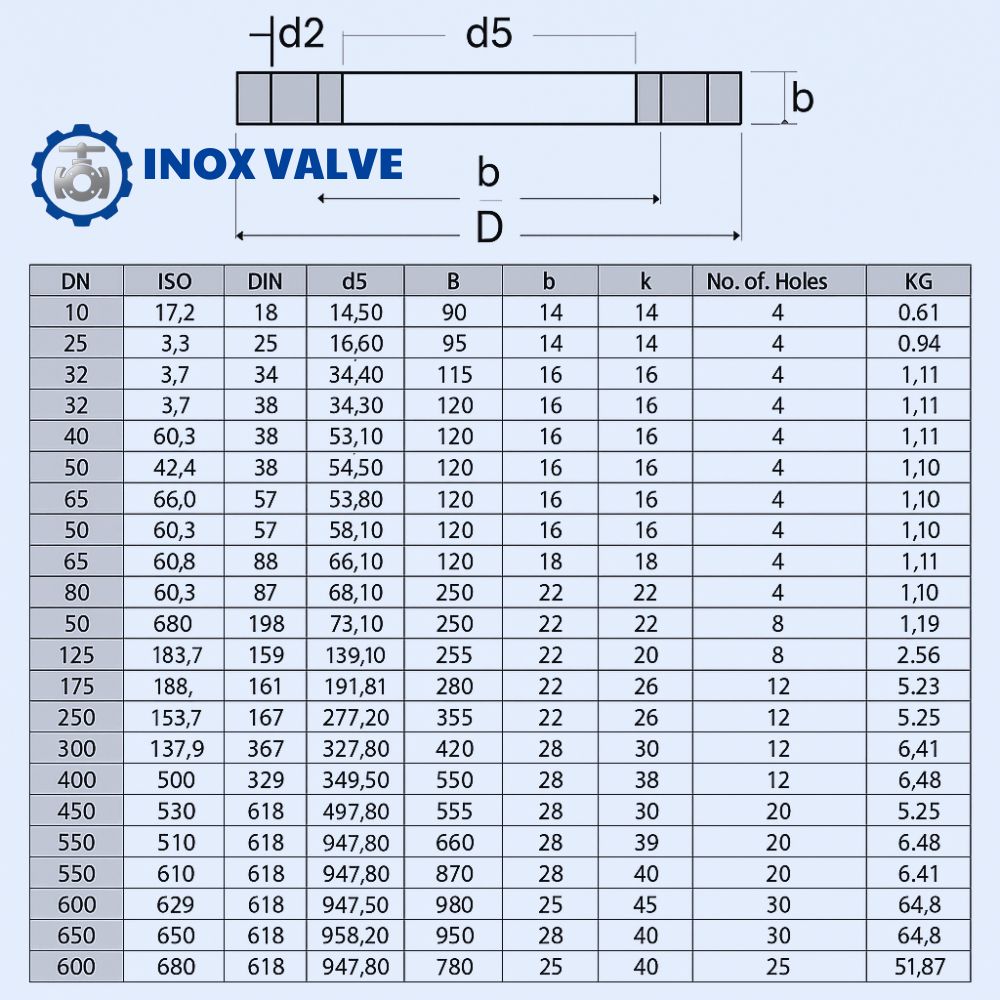

Thông số kỹ thuật mặt bích inox BS DN50
| Thông số | Giá trị / Mô tả |
| Kích cỡ danh nghĩa | DN50 |
| Kích thước inch / phi | 2 inch, phi 60 mm |
| Tiêu chuẩn | BS4504 / BS EN 1092-1 |
| Vật liệu chế tạo | Inox 304 / 316 / 316L |
| Áp lực làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | -20°C đến 180°C |
| Đường kính ngoài (OD) | 165 mm |
| Số lỗ bulong | 4 lỗ |
| Đường kính lỗ bulong | 18 mm |
| Bề mặt hoàn thiện | Đánh bóng hoặc mờ cơ học |
| Kết nối | Bulong – siết ren, kết nối ống hoặc van |
Ưu điểm của mặt bích inox BS DN50
- Chống ăn mòn và gỉ sét cực tốt, đặc biệt trong môi trường nước, hơi hoặc hóa chất nhẹ.
- Kết nối chắc chắn, độ kín cao, giúp hệ thống vận hành ổn định và an toàn.
- Dễ lắp đặt, tháo rời, thuận tiện khi cần kiểm tra hoặc thay thế thiết bị.
- Phù hợp với tiêu chuẩn BS, tương thích với van, phụ kiện chuẩn châu Âu.
- Tuổi thọ lâu dài, hiệu quả kinh tế cao.
So sánh mặt bích inox BS DN50 với loại khác
| Tiêu chí | Mặt bích inox BS DN50 | Mặt bích inox JIS 10K DN50 |
| Tiêu chuẩn thiết kế | Anh Quốc (BS4504 / BS EN 1092-1) | Nhật Bản (JIS B2220) |
| Áp lực danh định | PN10 / PN16 | 10K (~PN10) |
| Đường kính ngoài (OD) | 165 mm | 155 mm |
| Số lỗ bulong | 4 lỗ | 4 lỗ |
| Đường kính lỗ bulong | 18 mm | 19 mm |
| Ứng dụng chính | Hệ thống tiêu chuẩn châu Âu, Anh | Hệ thống tiêu chuẩn Nhật, Hàn |
| Giá thành | Cao hơn nhẹ | Phổ biến hơn tại Việt Nam |
Ứng dụng của mặt bích inox BS DN50
- Hệ thống dẫn nước, khí nén, hơi nóng và dầu nhẹ.
- Ngành chế biến thực phẩm, đồ uống, dược phẩm, hóa chất và năng lượng.
- Kết nối van công nghiệp: van bi, van bướm, van cổng, van một chiều.
- Công trình PCCC, MEP, hệ thống xử lý nước và trạm bơm.
Lưu ý khi lắp đặt và sử dụng
- Chọn đúng tiêu chuẩn BS để đảm bảo đồng bộ toàn hệ thống.
- Sử dụng gioăng và bulong đúng kích thước DN50.
- Siết bulong đều lực, theo hình sao để tránh cong vênh mặt bích.
- Chọn inox 316 hoặc 316L cho môi trường có tính ăn mòn cao.
- Kiểm tra định kỳ mối nối, độ siết và độ kín khít.
Tổng kết
Mặt bích inox BS DN50 (2 inch, phi 60 mm) là phụ kiện kết nối thông dụng, đảm bảo độ bền, độ kín và khả năng chịu áp lực cao trong các hệ thống đường ống vừa và nhỏ. Với vật liệu inox chất lượng cao và thiết kế theo tiêu chuẩn BS4504, sản phẩm mang lại độ ổn định, tuổi thọ dài và tính tương thích cao, phù hợp cho nhà máy, công trình cấp thoát nước, và hệ thống tiêu chuẩn châu Âu.
